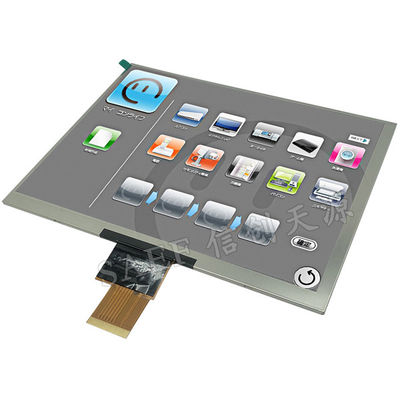

8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN

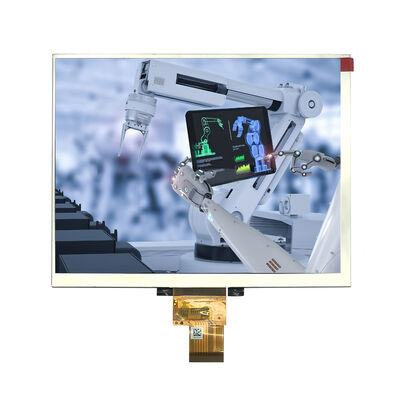

8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN

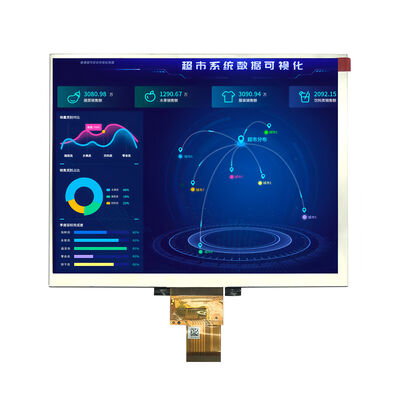

8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN 8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN 8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN 8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN

Grote Afbeelding :  8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN

Productdetails:
Plaats van herkomst: Shenzhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFTO800SH-8833AN
Document: SFTO800SH-8833AN Datasheet.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 eenheden (onderhandelbaar voor steekproeforders)
Prijs: USD20- 25 (FOB Shenzhen, Price varies based on order quantity & configuration)
Verpakking Details: Standaard exportpakket
Levertijd: 3 werkdagen voor monsters, 5-6 weken voor MP
Betalingscondities: L/C, T/T, Western Union, PayPal
Levering vermogen: 3000K stuks per maand

8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN

beschrijving
Schermgrootte: 8,0-inch diagonaal Oplossing: 1024 × 768 (XGA)
Technologie: IPS TFT, a-Si actieve matrix Kleurdiepte: 16.7 miljoen kleuren
Kijkhoek: 170° (CR≥10) Interface: LVDS digitale ingang
Oppervlakteluminantie: 300 cd/m² (typisch) Contrastverhouding: 8001 (typisch)
Achtergrondverlichting: LED, 12V, 300mA touchscreen: Beschikbaar (RTP/CTP optioneel)
Stroomverbruik: 0,383 W (alleen paneel, standaard) Mechanische compatibiliteit: Drop-in vervanging voor Innolux HJ080IA-01E
Operationele temp.: -20°C tot +70°C Naleving: REACH- en RoHS-conform
Markeren:

8-inch TFT LCD-schermmodule

,

1024x768 XGA IPS-paneel

,

Saef Technology LCD-scherm



Ingenieur-klaar 8-inch TFT LCD-module voor veeleisende industriële en medische toepassingen



Saef Technology's SFTO800SH-8833AN is een hoogwaardige 8-inch TFT LCD-displaymodule ontworpen voor ingenieurs en systeemintegratoren die betrouwbaarheid, optische helderheid,en naadloze integratie in kritieke omgevingenMet een IPS-paneel met XGA-resolutie (1024×768) biedt deze module een consistente kleurweergave en brede kijkhoeken tot 170°, waardoor deze ideaal is voor mens-machine-interfaces (HMI's).medische monitoren, testapparatuur en industriële besturingssystemen.



Waarom deze 8-inch TFT LCD module kiezen?

  1. Plug-and-play compatibiliteit

    • Volledig compatibel met Innolux HJ080IA-01E-displays, waardoor gemakkelijke upgrades mogelijk zijn zonder mechanisch herontwerp.

    • LVDS-interface ondersteunt 6-bit/8-bit data-invoer met flexibele scanrichtingscontrole (L/R, U/D pins).

  2. Ontworpen voor betrouwbaarheid

    • Werkt in langere temperatuurbereiken (-20°C tot +60°C) met een hoge vochtigheidsbestendigheid.

    • De robuuste constructie voldoet aan de ISO9001- en ISO14001-normen, ondersteund door een functionele garantie van één jaar.

  3. Geoptimaliseerde optische prestaties

    • Een helderheid van 300 cd/m2 en een contrastverhouding van 800:1 zorgen voor leesbaarheid bij hoog licht.

    • Het 70% NTSC-kleurpalet en de harde coating verminderen de schittering en verbeteren de duurzaamheid.

  4. Energie- en achterlichtdoeltreffendheid

    • Laag stroomverbruik (0,383W typisch) met CABC (Content Adaptive Brightness Control) -ondersteuning voor dynamisch achtergrondverlichtingsbeheer.

    • LED-achtergrondverlichting voor 40.000 uur (50% helderheidsduur), waardoor onderhoudscycli worden verkort.

  5. Designflexibiliteit en aanpassing

    • We bieden gratis of semi-persoonlijke oplossingen, waaronder touch integratie (RTP/CTP), op maat gemaakte connectoren, bezel wijzigingen en firmware aanpassingen.

    • Pin-to-pin-compatibiliteit en gedetailleerde mechanische tekeningen (geleverd) vereenvoudigen de lay-out van PCB's en het ontwerp van de behuizing.



Technische hoogtepunten voor systeemontwerpers:

  • Timing Controller: ondersteunt DE-only-modus; SYNC-modus is niet vereist.

  • Vermogensequentie: Strikt gedefinieerde stijgings-/valtijden om vergrendeling te voorkomen en langdurige stabiliteit te garanderen.

  • ESD & Handling: Volledige statische beschermingsrichtlijnen voor montage en integratie.



Doeltoepassingen:

  • industriële HMI's en PLC-panelen

  • Medische diagnostische hulpmiddelen en patiëntmonitors

  • Automobiele dashboards en instrumenten

  • Test- en meetapparatuur

  • Kiosken en POS-systemen



Gecertificeerd en veilig:
Het product voldoet aan de voorschriften van RoHS (2011/65/EU, 2015/863/EU), REACH en is verpakt volgens de richtlijnen 94-62/EG.



Maak uw beeldschermoplossing klaar:
Of u nu een drop-in vervanging of een volledig aangepaste 8-inch TFT LCD met touch nodig heeft, Saef Technology biedt deskundige ondersteuning van prototype tot productie.CAD-bestanden, en een gratis design review.





Mechanische afmetingen



8-inch TFT LCD-schermmodule – 1024×768 XGA IPS-paneel | Saef Technology SFTO800SH-8833AN 0



Interface pin definitie



Pin nr. Symbool Invoer/uitvoer Functie
1 VCOM P Gewone spanning
2 VDD P Vermogenspanning voor digitale schakelingen
3 VDD P Vermogenspanning voor digitale schakelingen
4 NC --- Geen verbinding.
5 Herstellen Ik... Globale reset pin

6

STBYB

Ik...

Stand-by-modus, normaal getrokken hoog STBYB = 1 ‰, normale werking

STBYB = 0

7 GND P Ground
8 RXIN0- Ik... - LVDS differentiële gegevensinvoer
9 RXIN0+ Ik... + LVDS-differentiële gegevensinvoer
10 GND P Ground
11 RXIN1- Ik... - LVDS differentiële gegevensinvoer
12 RXIN1+ Ik... + LVDS-differentiële gegevensinvoer
13 GND P Ground
14 RXIN2- Ik... - LVDS differentiële gegevensinvoer
15 RXIN2+ Ik... + LVDS-differentiële gegevensinvoer
16 GND P Ground
17 RXCLKIN- Ik... - LVDS-differentiële klokinvoer
18 RXCLKIN+ Ik... + LVDS-differentiële klokinvoer
19 GND P Ground
20 RXIN3- Ik... - LVDS differentiële gegevensinvoer
21 RXIN3+ Ik... + LVDS-differentiële gegevensinvoer
22 GND P Ground
23 NC --- Geen verbinding.
24 NC --- Geen verbinding.
25 GND P Ground
26 NC --- Geen verbinding.
27 DIMO O Signaaluitgang van de CABC-controleur voor achterlicht
28 SELB Ik... 6bit/8bit modus geselecteerd
29 AVDD P Vermogen voor analoge circuits
30 GND P Ground
31 LED's P LED-kathode
32 LED's P LED-kathode
33 L/R Ik... Horizontale omkering
34 U/D Ik... Verticale omkering
35 VGL P Sluiting van de spanning
36 CABCEN1 Ik... CABC H/W-activatie
37 CABCEN0 Ik... CABC H/W-activatie
38 VGH P Poort ON Spanning
39 LED+ P LED-anode
40 LED+ P LED-anode



Absolute maximale rating



Artikel 1

Symbool

Waarden



Eenheid

- Min. Max, ik ben er klaar voor.

Vermogenspanning

VCC -Nee.3 5.0 V
AVDD 6.5 13.5 V
VGH -Nee.3 40 V
VGL - 20 0.3 V
VGH-VGL - 40 V
Operatietemperatuur Bergingstemperatuur Top - 20 60 °C
TST -30 7 0 °C



Typische bedrijfsomstandigheden



Artikel 1

Symbool

Waarden



Eenheid

- Min. Typus. Max, ik ben er klaar voor.

Vermogenspanning

VCC 3.0 3.3 3.6 V
AVDD 9.8 10 10.2 V
VGH 18.6 18.9 19.2 V
VGL - Acht.1 - Zeven.8 - Zeven.5 V
Inlaatsignaalspanning VCOM 3.0 3.6 3.9 V
Invoerlogische hoge spanning HIV 0.7Vcc - Vcc V
Invoerlogische lage spanning VIL 0 - 0.3Vcc V



Huidig verbruik



Artikel 1

Symbool

Waarden

Eenheid

Opmerking

- Min. Typus. Max, ik ben er klaar voor.

Stroom voor bestuurder

IGH - 0.65 1.0 mA VGH=18,9V
IGL - 0.65 1.0 mA VGL=-7,8V
ICC - 35 60 mA Vcc=3,3V
IAVDD - 25 40 mA AVDD=10,0V



Achterlicht Voertuigomstandigheden



Artikel 1

Symbool

Waarden

Eenheid

- Min. Typus. Max, ik ben er klaar voor.
Spanning voor LED-achterlicht VL 11. 12 13.2 V
Stroom voor LED-achterlicht II. - 300 - mA
LED-levensduur - 30,000 40,000 - Hrs.



Elektrische eigenschappen van wisselstroom



Parameter Symbool Waarden Eenheid
- Min. Typus. Max, ik ben er klaar voor.
Clockfrequentie RxFCLK 20 - 71 MHz
Invoergegevensverschillen TRSKM 500 - - ps
Hoogte van de klok TLVCH - 4/(7* RxFCLK) - N.B.
Tijd van de klok TLVCL - 3/(7* RxFCLK) - N.B.



DC-elektrische kenmerken



Parameter Symbool Waarden Eenheid
- Min. Typus. Max, ik ben er klaar voor.
Differentiële ingangsspanning hoge drempelspanning RxVTH

-

-

+0.1 V
Differentiële ingangsspanning lage drempelspanning RxVTL -Nee.1

-

-

V
Inlaatspanningsbereik (eenvoudig) RxVIN 0

-

2.4 V
Differentiële ingangsspanning in gemeenschappelijke modus RxVCM - Ik heb het niet gedaan.

-

2.4-Verdrag VIDEO. V
Differentiële spanning - Ik heb het niet gedaan. 0.2 - 0.6 V
Differentiële inlaatlekkuren RVxliz - 10 - +10 uA



Optische specificaties



Artikel 1

Symbool

Voorwaarde

Waarden

Eenheid

- Min. Typus. Max, ik ben er klaar voor.

Zienhoek (CR ≥ 10)

θL Φ=180° ((9 uur) 75 85 -

graad

θR Φ=0°(3 uur) 75 85 -
θT Φ=90° ((12 uur) 75 85 -
θB Φ=270° ((6 uur) 75 85 -
Reactietijd TON+ TOFF     25 50

msec

Contrastverhouding CR Normale θ=Φ=0° 600 800 - -



Kleurchromatiek

WX 0.238 0.288 0.338 -
WY 0.276 0.326 0.376

-

Overdraagbaarheid Tr

-

3.8 4.3

-

%
Uniformiteit

-

-

75

-

-

%
Luminansie

L

-

-

300

-

cd/m2
