Productdetails:
|
| Weergavegrootte: | 15,6 inch | Oplossing: | 1920x1080 Full HD |
|---|---|---|---|
| Technologie: | IPS-paneel | Interface: | eDP 1.2 (2 rijstroken) |
| Oppervlakteluminantie: | 500–600 cd/m² | Kijkhoek: | 85°/85°/85°/85° (L/R/T/B) |
| Kleurengamma: | 45% NTSC | Achtergrondverlichting: | LED, levensduur van 40.000 uur |
| Bedrijfstemperatuur: | 0°C tot 50°C | Voeding: | 3.3V gelijkstroom |
| Montage: | Standaard VESA of aangepast | Oppervlaktebehandeling: | Antireflectie (3H hardheid) |
| Naleving: | RoHS, halogeenvrij | Raak Klaar aan: | Capacitief aanraakpaneel |
| Markeren: | 15,6-inch FHD TFT LCD-module,IPS industrieel beeldscherm |
||

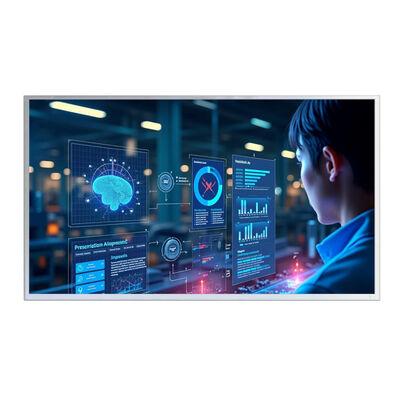

Ontworpen voor precisie: De 15,6 inch FHD TFT LCD module ontworpen voor industriële uitmuntendheid
Saef Technology Limited introduceert de SFT01560SM-7411AN, een high performance 15,6 inch FHD TFT LCD module gebouwd om te voldoen aan de strenge eisen van industriële automatisering, HMI systemen,en ingebedde toepassingenMet zijn IPS-technologie, brede kijkhoeken en robuuste eDP-interface, levert dit scherm uitzonderlijke helderheid, betrouwbaarheid,Het is de bedoeling dat de Europese Commissie in het kader van haar onderzoek naar de mogelijkheden voor de ontwikkeling van nieuwe technologieën in Europa en in de Verenigde Staten, de mogelijkheden voor de ontwikkeling van nieuwe technologieën in Europa en de Verenigde Staten en de mogelijkheden voor de ontwikkeling van nieuwe technologieën in Europa en in de Verenigde Staten, en de mogelijkheden voor de ontwikkeling van nieuwe technologieën in Europa en de Verenigde Staten, zal verbeteren..
Scherpe visuele prestaties:
1920×1080-resolutie met IPS-technologie zorgt voor een consistente kleur en helderheid over 85° kijkhoeken, ideaal voor bedieningspanele en omgevingen met meerdere kijkers.
Industriële duurzaamheid:
Met een anti-glansoppervlak (3H hardheid) en een werktemperatuurbereik van 0 °C tot 50 °C is deze module uitstekend in fabrieksvloeren, medische apparaten en buitenkiosken.
Geavanceerde eDP-integratie:
Ondersteunt eDP 1.2 met een architectuur met twee rijstroken, die de integratie vereenvoudigt en tegelijkertijd de bekabeling en het stroomverbruik vermindert.
Hoge helderheid en levensduur:
Een lichtsterkte van 500 ∼ 600 cd/m2 en een LED-achtergrondverlichting van 30.000 ∼ 40.000 uur zorgen voor leesbaarheid in scenario's met hoog omgevingslicht en continue werking.
Op maat gemaakte architectuur:
Hoewel de standaardmodellen zonder aanraking beschikbaar zijn, bieden wij volledig aanpasbare oplossingen, waaronder resistieve of capacitieve touchscreens (RTP/CTP), aangepaste bezels, alternatieve interfaces (LVDS, HDMI),en op maat gemaakt firmware.
Heb je een scherm nodig dat past bij strakke mechanische specificaties?
Onze modules hebben een slank profiel (diepte 6,25 mm) en een precieze contour (360,0 × 212,3 mm) waardoor ze naadloos kunnen worden geïntegreerd in compacte behuizingen.
Ben je bezorgd over de signaalintegriteit in luidruchtige omgevingen?
De eDP-interface met ingebouwde klok vermindert de EMI, terwijl onze optionele afscherming en robuuste connectoropties een stabiele prestatie garanderen.
Op zoek naar een scherm dat 24/7 werkt?
Met een laag stroomverbruik (< 0,7 W typisch) en een hoge betrouwbaarheid wordt deze module getest voor langdurig gebruik in industriële en commerciële omgevingen.
Verlangt u aanpassingen zonder hoge NRE-kosten?
Saef biedt gratis of goedkope semi-custom modificaties, waaronder touch-integratie, logo-printing, verbindingswijzigingen en aanpassingen van het stuurbord.
ISO 9001:2015 & ISO 14001:2015 Gecertificeerd
Directe fabrieksondersteuning: technisch advies, ondersteuning van monsters en snelle prototyping.
RoHS & Halogeenvrij ️ Milieuvriendelijk voor wereldmarkten.
Gemaakt voor deskundigen Datasheets bevatten gedetailleerde pinouts, tijdschema's, optische specificaties en mechanische tekeningen om uw ontwerpcyclus te versnellen.
Mens-machine-interfaces (HMI)
Industriële besturingssystemen
Fabriekautomatisering en robotica
Point-of-Sale (POS) -terminals
Medische bewakingsapparatuur
Transport & Logistiek
Spel- en interactieve kiosken
Klaar om te integreren? Neem contact op met ons ingenieursteam voor gratis aanpassingscitaten, monsterverzoeken of technische gegevensbladjes.
Mechanische afmetingen
![]()
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| 1 | NC | - | Gereserveerd voor CD |
| 2 | H_GND | P | High Speed round |
| 3 | Rij 1_N | Ik... | Aanvullende signaalverbinding lijn 1 |
| 4 | Lijn1_P | Ik... | Echte signaallijn 1 |
| 5 | H_GND | P | High Speed round |
| 6 | Verplaatsingslijn | Ik... | Aanvullende signaalverbindingsbaan 0 |
| 7 | Lane0_P | Ik... | Echte signaallijn 0 |
| 8 | H_GND | P | High Speed round |
| 9 | AUX_CH_P | Ik... | Echt signaal hulpkanaal |
| 10 | AUX_CH_N | Ik... | Aanvullend signaal Hulpkanaal |
| 11 | H_GND | P | High Speed round |
| 12 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 13 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 14 | NC | Ik... | Gereserveerd voor gebruik door LCD-fabrikanten |
| 15 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 16 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 17 | HPD | O | HPD-signaalpen |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL_ENABLE | Ik... | NC |
| 23 | Verwijderings- en verplaatsingssystemen | Ik... | NC |
| 24 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 25 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 26 | BL_PWR | P | NC |
| 27 | BL_PWR | P | NC |
| 28 | BL_PWR | P | NC |
| 29 | BL_PWR | P | NC |
| 30 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Spanning van de voedingsbron | VCC | 0.3~4 | V |
| Logische voedingsspanning | Vsignal | -0.3 - VCC | V |
| Werktemperatuur | Topr | 0 tot 50 | °C |
| Bergingstemperatuur | Tstg | - 10 tot 60 | °C |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
| Voedingsspanning | Vf | 28 | 30 | 33 | V |
| Voedingsstroom | Als | - | 270 | 360 | mA |
| Levensduur | - | 30000 | 40000 | - | Hrs. |
Optische kenmerken
| Parameter | Voorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
|
Zienhoek(CR>10) |
horizontaal | θL | - | 85 | - |
graad |
| θ R | - | 85 | - | |||
| Verticaal | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Contrastverhouding | Centrum | 600 | 800 | - | - | |
| Reactietijd | Tr+Td | - | 25 | 35 | ms | |
|
CF-kleurChromatische kleur (CIE1931) |
Rode x |
Typus. -Nee.03 |
0.642 |
Typus. +0.03 |
- | |
| Rood y | 0.3078 | - | ||||
| Groene x | 0.283 | - | ||||
| Groen y | 0.594 | - | ||||
| Blauwe x | 0.142 | - | ||||
| Blauw y | 0.149 | - | ||||
| Witte x | 0.303 | - | ||||
| Witte y | 0.329 | - | ||||
| NTSC-verhouding | % | (45) | - | |||
|
Centrale helderheid vanwit |
Jaar van toepassing | 500 | 600 | cd/m2 | ||
| Witte uniformiteit 13pt | δW | 75 | 80 | |||
