Productdetails:
|
| Product: | De Vertoning van 2,4 Duimtft lcd | Oplossing: | 240 × 320 pixels (RGB) |
|---|---|---|---|
| Bedek de glazen dimensie: | Aanpasbaar | Richting bekijken: | 12.00 uur kijkrichting |
| Interface: | MPU 8/9/16/18-bit parallel, SPI, RGB | Achtergrondverlichting: | Witte LED, 4-kanaals, 80mA aandrijving |
| Bestuurder IC: | ILI9341 | Contrastverhouding: | 250:1 (typisch) |
| Oppervlakteluminantie: | 350 cd/m2 | Bedrijfstemperatuur: | -20°C tot +70°C |
| Led Lifetime: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Raak Klaar aan: | 4-draad Resistive Touch Panel | Maatwerk: | Beschikbaar voor CTP/RTP-integratie |
| Markeren: | 2.4 inch TFT LCD-module met ILI9341-driver,240x320 IPS industriële display,TFT-LCD-module met flexibele interface |
||

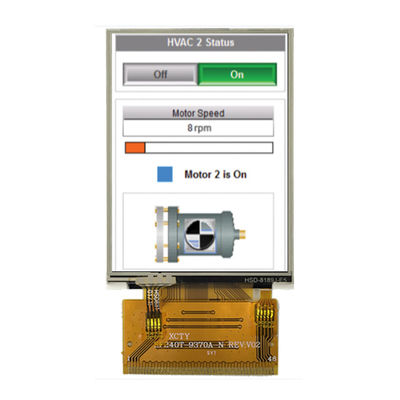

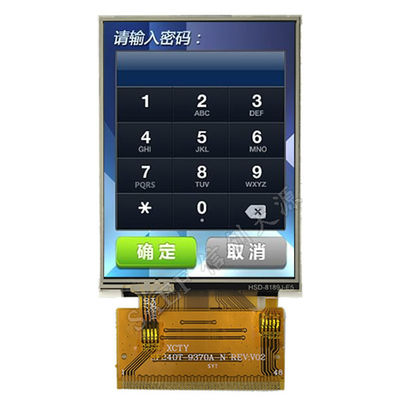

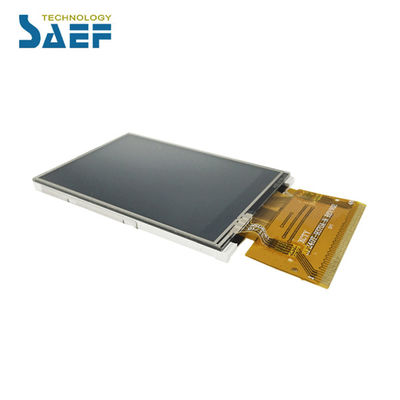

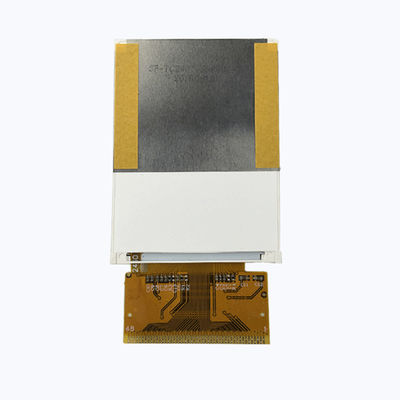

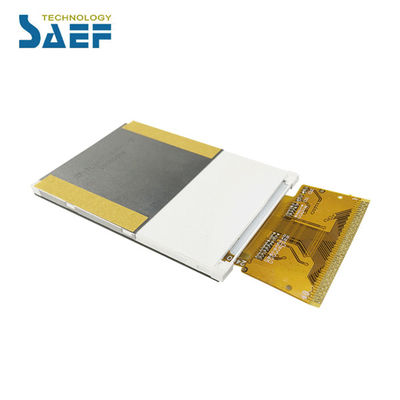

Zeer configureerbaar 2,4-inch TFT LCD voor veelzijdige ingebedde en industriële toepassingen
Saef Technology Limited introduceert de SF-TC240H-8944A-N, een veelzijdige 2,4-inch TFT-LCD-module die is ontworpen voor ingenieurs die interfaceflexibiliteit nodig hebben zonder afbreuk te doen aan de weergaveprestaties.Met een resolutie van 240x320, de ILI9341-driver, en ondersteuning voor meerdere interfacemodi, waaronder parallelle MPU, SPI en RGBen IoT-dashboards.
Ontworpen voor flexibiliteit van het ontwerp en gemak van integratie:
Ondersteuning voor meerdere interfaces: Configureer als MPU 8/9/16/18-bit parallelle, SPI of RGB-interface via IM[3:0] pins, waardoor naadloze compatibiliteit met een breed scala aan MCU's en processoren mogelijk is.
Helder en leesbaar beeldscherm: helderheid 250 cd/m2 en contrastverhouding 250:1 zorgen voor een duidelijk zicht in verschillende lichtomstandigheden.De 12 uur kijkrichting is geoptimaliseerd voor portretmodus toepassingen.
Touch Panel Ready: Inclusief speciale pinnen (YU, XL, YD, XR) voor eenvoudige integratie van een 4-draad resistent touch paneel, het vereenvoudigen van touch-enabled ontwerpen.
Robuust en betrouwbaar: het werktemperatuurbereik van -20°C tot +70°C en uitgebreide betrouwbaarheidstests zorgen voor een stabiele prestatie in veeleisende omgevingen.
Technische specificaties voor systeemintegratie:
Actief gebied: ~ 36,72 mm × 48,96 mm
Afmetingen van de module: 42,72 mm × 60,26 mm × 2,3 mm
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde standaardvoet worden gebruikt.
Achtergrondverlichting: 4 witte LED's, Vf = 3,0 V ∼3,4 V, If = 80 mA in totaal
Interfacesignalen: omvat TE (tearing effect), DOTCLK, HSYNC/VSYNC voor RGB-modus
Conformiteit: ontworpen om te voldoen aan industriële normen met milieueffectiviteit en betrouwbaarheidstests
Waarom samenwerken met Saef voor uw beeldschermoplossing?
Hoewel deze module is ontworpen voor resistieve touch integratie, Saef is gespecialiseerd in aangepaste en semi-aangepaste display oplossingen.
Upgrade naar capacitive touch: Integreer geprojecteerde capacitive touch (PCT) met I2C/SPI-interface.
Verander interface en uitgang: Pas de FPC-opstelling, signaalkaarten of connectortype aan aan uw PCB-ontwerp.
Optische prestaties aanpassen: de helderheid, het contrast, het kleurengamma of de kijkhoek aanpassen.
Mechanische aanpassing: verander de afmetingen van de contour, de randwijdte of de montagefuncties.
Ideaal voor:
Industriële mens-machine-interfaces (HMI's)
Draagbare medische bewakingsapparatuur
Handmatige meet- en testinstrumenten
Smart home control panels
Automobiele dashboardschermen
Consumentenelektronica en gamingapparatuur
Ontworpen om aan te passen, gebouwd om te duren.
Bij Saef werken we nauw samen met technische teams om ervoor te zorgen dat de displays soepel integreren en betrouwbaar werken.We bieden de technische ondersteuning en aanpassing die nodig is om uw product sneller op de markt te brengen.
Oproep tot actie voor onderzoeken van grote waarde:
Indien u een veelzijdig scherm nodig heeft dat past bij uw interface-eisen, vraagt u vandaag nog om een gegevensblad, een evaluatie-monster of een aangepast ontwerpconsultatie met ons technische team.
Mechanische afmetingen
![]()
Interface pin definitie
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | VU | Ik... | Pin van het touchpaneel |
| 2 | XL | Ik... | Pin van het touchpaneel |
| 3 | YD | Ik... | Pin van het touchpaneel |
| 4 | XR | Ik... | Pin van het touchpaneel |
| 5 | GND | Ik... | Ground |
| 6 | VCI | Ik... | Stroomvoorziening 2.8V Spanning |
| 7 | VDD3 | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 8 | VDD3_P(NC) | - | Open zetten |
| 9 | BC_CTRL(NC) | - | Open zetten |
| 10 | BC ((NC) | - | Open zetten |
|
11 |
TE |
O |
Het scheuren van de uitgangsspeld om de MPU te synchroniseren met het schrijven van het frame. Wanneer deze pin niet is geactiveerd, wordt deze pinlaag. |
| 12-29 | DB17-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 30 | SDA | Invoer/uitvoer | Seriële invoersignaal |
| 31 | DOTLCK | Ik... | Puntkloksignaal voor RGB-interface-operatie |
| 32 | ENABLE | Ik... | Data-activatie-signaal voor RGB-interface-operatie |
| 33 | HSYNC | Ik... | Lijnhorizontaal synchronisatiesignaal |
| 34 | VSYNC | Ik... | Frame Verticaal Synchronisatie Signal |
| 35 | RDX | Ik... | Lees strobe-signaalinput pin |
| 36 | WRX | Ik... | Schrijf strobe-signaalinput pin |
| 37 | DCX | Ik... | Signal selecteren |
| 38 | CSX | Ik... | Invoerpen voor het chipselectiesignaal |
| 39 | Reset | Ik... | Invoersignaal LCM Reset |
| 40 | IM0 |
Ik... |
Zie de vierde pagina, Selecteer de MCU interface modus |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ik... | LED-anode |
| 45 | LED_K1 | Ik... | LED-kathode |
| 46 | LED_K2 | Ik... | LED-kathode |
| 47 | LED_K3 | Ik... | LED-kathode |
| 48 | LED_K4 | Ik... | LED-kathode |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
|
WerkenSpanning |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Inlaatlekkenstroom |
IIL | - Eén.0 | - | 1.0 | μA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=80mA |
| Voedingsstroom | Als | - | 80 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | 288 | - | mW | - |
| Lichtsterkte voor LCM |
- |
- | 250 | - | Cd/m2 | Als=80mA |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=80 mA |
| Achterlichtkleur | Wit | |||||
OptischeKenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
| Min. | Type | Maximaal | ||||||
| 1 | Reactietijd | Tr+Tf | 25°C |
- |
15 |
- |
Mevrouw | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | |
|
3 |
Contrastpercentage |
Cr |
θ=0, normaal kijkhoek |
- |
250 |
- |
- |
|
|
4 |
Bekijken Hoek |
Wat? | θR |
CR>10 |
- | 45 | - |
Deg |
| θL | - | 45 | - | |||||
| Ver. | Θ+ | - | 35 | - | ||||
| - Ik ben... | - | 15 | - | |||||
