Productdetails:
|
| Product: | 1.8 inch TFT scherm | Oplossing: | 128x160 pixels |
|---|---|---|---|
| Bestuurder IC: | ILI9163C | Lijst Dim.: | 34,0 x 43,70 x 2,4 mm |
| touchscreen: | zonder touchscreen | Richting bekijken: | 6:00 |
| Interface: | SPI-interface | Verbinding: | Solderen |
| Pin -nummer: | 18 spelden | Oppervlakteluminantie: | 250 cd/m2 ((nits) |
| Led Lifetime: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.77 inch TFT LCD touchscreen,128x160 SPI TFT-display,compact ingebouwde LCD met resistieve aanraking |
||
Compacte, kosteneffectieve touchscreenoplossing voor ingebedde en industriële toepassingen

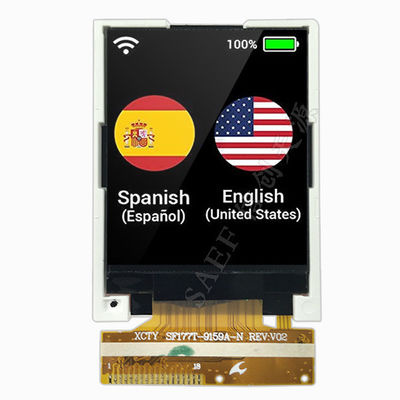

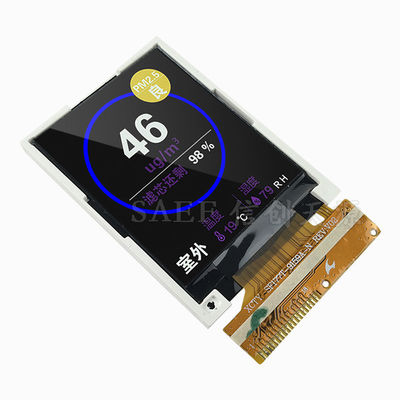

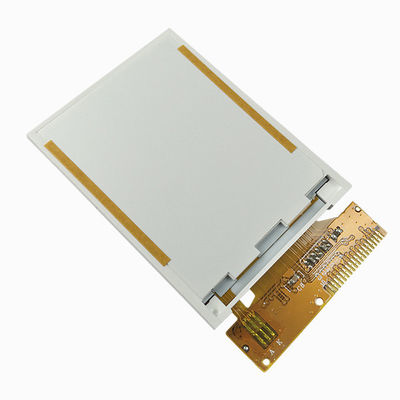

Saef Technology Limited presenteert de SF-TC177T-9159B-N, een betrouwbare 1,77-inch TFT LCD-module die is ontworpen voor toepassingen waar ruimte, kosten en touchfunctionaliteit de sleutel zijn.Met een resolutie van 128x160, geïntegreerd 4-draad resistent touch paneel, en een SPI-interface aangedreven door de ILI9163C IC, deze module is ideaal voor handheld apparaten, industriële bediening, draagbare instrumenten,en interfaces voor consumentenelektronica.
Ontworpen voor eenvoud en duurzaamheid:
Geïntegreerde resistieve aanraking: met 1,000Deze RTP biedt een betrouwbare input in omgevingen waar capacitieve aanraking mogelijk niet geschikt is, zoals met handschoenen of in stoffige omstandigheden.
SPI-interface voor gemakkelijke integratie: Minimaliseert het aantal pinnen en vereenvoudigt de PCB-indeling, waardoor het compatibel is met een breed scala aan microcontrollers en de systeemcomplexiteit wordt verminderd.
Compacte afdruk: Met een afmeting van slechts 34,0 mm × 43,70 mm × 2,4 mm is dit scherm ideaal voor ruimtebeperkte ontwerpen zonder de functionaliteit op te offeren.
Breed werktemperatuurbereik: gecertificeerd voor -20 °C tot +70 °C, waardoor een stabiele prestatie wordt gewaarborgd onder verschillende omgevingsomstandigheden.
Technische specificaties voor ontwerpvalidering:
Actief gebied: ongeveer 28,03 mm × 35,04 mm (berekend op basis van de typische pixelpitch)
Vermogen: VDD = 2,6V/3,3V, VDDIO = 2,8V/1,8V
Achtergrondverlichting: witte LED, 3,0 V 3,4 V voorspanning (30 mA aandrijving)
Aanraakpaneel: X-asweerstand 150 500Ω, Y-asweerstand 200 800Ω; bedrijfsspanning ≤ 7 V gelijkstroom
Conformiteit: ontworpen om te voldoen aan industriële betrouwbaarheidstandaarden met testen op hoge/lage temperatuur, vochtigheid, thermische schok en trillingsweerstand
Waarom kiezen voor Saef voor uw schermoplossing?
Hoewel deze module standaard wordt geleverd met een resistief touchpaneel, biedt Saef gratis semi-aanpassingen om het scherm aan te passen aan uw exacte behoeften:
Touch Panel Upgrades: Schakel over op capacitieve touch (PCT) met I2C/SPI-interface.
Interface Flexibiliteit: Wijzig naar RGB of parallelle interfaces op basis van uw MCU selectie.
Optische aanpassing: pas helderheid, contrast of kijkhoek aan.
Mechanische Tailoring: Aanpassen van de contour afmetingen, FPC lengte, of montage opties.
Ideaal voor:
Handheld industriële terminals
Draagbare medische bewakingsapparatuur
Smart home control panels
Monitors voor de automobielmarkt
Interfaces voor consumentenelektronica
Dashboards voor IoT-apparaten
Gebouwd om te integreren, ontworpen om te presteren.
Bij Saef werken we samen met ingenieurs gedurende de ontwerpcyclus.en aanpassing om ervoor te zorgen dat uw scherm naadloos integreert en betrouwbaar presteert in uw toepassing.
Mechanische afmetingen
![]()
Interface pin definitie
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | VSS | Ik... | Ground |
| 2 | LED's | O | LED-kathode |
| 3 | LED+ | O | LED-anode |
| 4 | VSS | Ik... | Ground |
| 5 | Reset | Ik... | Invoersignaal LCM Reset |
| 6 | A0 | Ik... | Signal selecteren |
| 7 | SDA | Ik... | Toon gegevensinvoersignaal |
| 8 | SCK | Ik... | Toon het signaal van de klok |
| 9 | VDD | Ik... | Stroomvoorziening 2.8V Spanning |
| 10 | VDDIO | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 11 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 12 | VSS | Ik... | Ground |
| 13 | YD | Ik... | Invoersignaal van het touchpaneel |
| 14 | XL | Ik... | Invoersignaal van het touchpaneel |
| 15 | VU | Ik... | Invoersignaal van het touchpaneel |
| 16 | XR | Ik... | Invoersignaal van het touchpaneel |
| 17 | VSS | Ik... | Ground |
| 18 | VSS | Ik... | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
|
Werken Spanning |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Inlaatlekken stroom |
IIL | - Eén.0 | - | 1.0 | μA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=30 mA |
| Voedingsstroom | Als | - | 30 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | 288 | - | mW | - |
| Lichtsterkte voor LCM |
- |
- | 250 | - | Cd/m2 | Als=30mA |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=30 mA |
| Achterlichtkleur | Wit | |||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
| Min. | Type | Maximaal | ||||||
| 1 | Reactietijd | Tr+Tf | 25°C |
- |
15 |
- |
Mevrouw | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7. 1 | - | - | |
|
3 |
Contrastpercentage |
Cr |
θ=0, normaal bekijken hoek |
- |
250 |
- |
- |
|
|
4 |
Bekijken Hoek |
Wat? | θR |
CR>10 |
- | 45 | - |
Deg |
| θL | - | 45 | - | |||||
| Ver. | Θ+ | - | 35 | - | ||||
| - Ik ben... | - | 15 | - | |||||
