Productdetails:
|
| Product: | 1,14-inch TFT-LCD-scherm | Oplossing: | 135 x 240 pixels (RGB) |
|---|---|---|---|
| Weergavetype: | IPS TFT, normaal zwart | Interface: | 4-draads spi |
| Bedrijfstemperatuur: | -20°C tot +70°C | Bestuurder IC: | ST7789V |
| Oppervlakteluminantie: | 400 cd/m² (typisch) | Richting bekijken: | 80° alle richtingen |
| Voedingsspanning: | 2,5V – 3,3V | Achtergrondverlichting: | witte LED, 20mA aandrijfstroom |
| Aanraakpaneel: | Niet inbegrepen (aanpasbaar op aanvraag) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.14-inch TFT LCD module,SPI-interface TFT-display,low-power ST7789V LCD module |
||
Ultra-compacte, hoogwaardige TFT LCD voor ruimtebesparende embedded ontwerpen

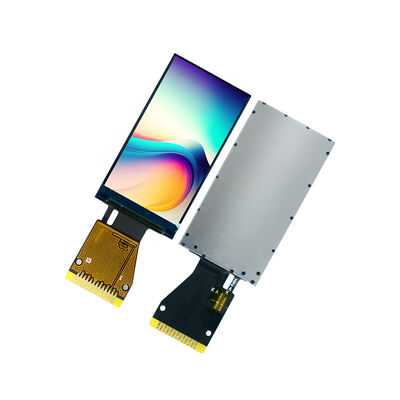

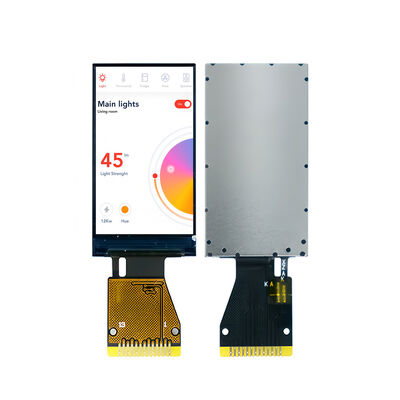

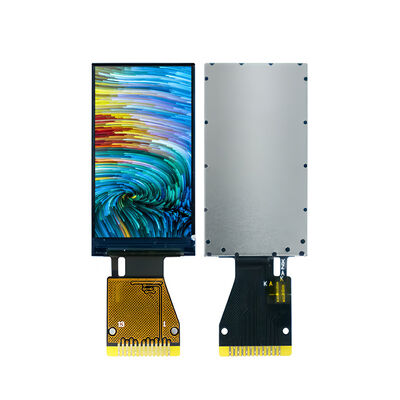

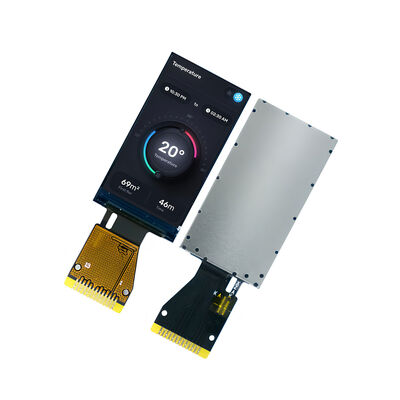

Saef Technology Limited introduceert de SFTO114JY-7422AN, een 1,14-inch TFT LCD-module die is ontworpen voor toepassingen waar grootte, energie-efficiëntie en visuele helderheid cruciaal zijn. Met een resolutie van 135×240, een helderheid van 400 cd/m² en een ultracompacte afmeting van 17,6 mm × 31,0 mm, is dit display ideaal voor draagbare apparaten, draagbare medische monitoren, IoT-dashboards, handheld instrumenten en smart home-interfaces.
Geoptimaliseerd voor low-power & high-integration ontwerpen:
Efficiënte SPI-interface: De 4-draads SPI-interface minimaliseert het aantal pinnen en vereenvoudigt de PCB-lay-out, waardoor deze ideaal is voor op microcontrollers gebaseerde systemen met beperkte I/O.
Hoge helderheid & contrast: Met 400 cd/m² en een contrastverhouding van 800:1 zorgt dit display voor uitstekende leesbaarheid in zowel binnen- als buitenomgevingen.
Breed temperatuurbereik: Gecertificeerd voor gebruik tussen -20°C en +70°C, geschikt voor apparaten die worden blootgesteld aan wisselende omgevingsomstandigheden.
Laag energieverbruik: Verbruikt slechts 8 mA typisch tijdens gebruik en slechts 15µA in de slaapstand, waardoor de batterijduur in draagbare toepassingen wordt verlengd.
Technische specificaties voor engineering evaluatie:
Actief gebied: 14,864 mm × 24,912 mm
Pixel pitch: 0,1101 mm (H) × 0,1038 mm (V)
Voedingsspanning: VDD = 2,4V–3,3V, VDDIO = 1,65V–3,3V
Achtergrondverlichtingsspanning: 2,9V–3,1V (typisch 3,0V)
Levensduur: 30.000 uur typisch
Conformiteit: RoHS, REACH, ISO9001:2015, ISO14001:2015
Waarom samenwerken met Saef voor uw display-oplossing?
Hoewel deze module wordt aangeboden als een standaard niet-touch display, is Saef gespecialiseerd in semi-custom en volledig custom display-oplossingen. We kunnen resistieve of capacitieve touchpanelen integreren, interfaces aanpassen, helderheidsniveaus aanpassen of mechanische contouren aanpassen aan uw exacte ontwerpvereisten—alles met technische ondersteuning gedurende het hele proces.
Ideaal voor:
Draagbare gezondheids- en fitnessapparaten
Draagbare medische diagnostische apparatuur
Smart home bedieningspanelen
IoT-sensordisplays
Handheld test- en meetinstrumenten
Industriële statusindicatoren
Hulpdisplays voor consumentenelektronica
Ontworpen om te passen, gebouwd om te presteren.
Bij Saef begrijpen we dat elke pixel en pin telt. Ons engineeringteam staat klaar om u te helpen dit display naadloos in uw product te integreren—of het aan te passen om beter aan uw behoeften te voldoen.
Call to Action voor hoogwaardige aanvragen:
Heeft u een compacte display-oplossing nodig die geen concessies doet aan de prestaties? Vraag vandaag nog een sample, datasheet of een consult met ons engineeringteam aan voor een custom design.
Mechanische afmetingen
![]()
Absolute maximale waarden
| Parameter | Symbool | Min | Max | Eenheid |
| Voedingsspanning (I/O) | VDD | -0,3 | 4,6 | V |
| Analoge voedingsspanning | VDDIO | -0,3 | 4,6 | V |
| Logische ingangsspanning | VIN | -0,3 | VDD+0,3 | V |
| Bedrijfstemperatuur | Top | -20 | 70 | ℃ |
| Opslagtemperatuur | Tst | -30 | 80 | ℃ |
Elektrische kenmerken
| Parameter | Symbool | Min | TYP | MAX | Eenheid |
| Spanning voor LED-achtergrondverlichting | VbL | 2,9 | 3,0 | 3,1 | V |
| Voedingsspanning voor logica | VDD | 2,4 | 2,8 | 3,3 | V |
| Interface bedrijfsspanning | VDDIO | 1,65 | 1,8 | 3,3 | V |
| Gate driver hoge spanning | VGH | 12,2 | - | 14,97 | V |
| Gate driver lage spanning | VGL | -12,5 | - | -7,16 | V |
| Bedrijfsstroom voor VDD | IDD | -- | 8 | 10 | mA |
| Stroom voor LED-achtergrondverlichting | I bL | 20 | - | mA | |
| Helderheid | Lbr | 350 | 400 | -- | cd/m2 |
| Slaapstand VDD | I dd | -- | 15 | 30 | uA |
| Slaapstand VDDIO | I ddio | -- | 5 | 10 | uA |
|
Levensduur |
-- |
20000 |
30000 |
-- |
Uren |
Interface pin definitie
| NR. | Symbool | Beschrijving |
| 1 | NC | Niet aangesloten. |
| 2 | NC | Niet aangesloten. |
| 3 | SDA | SPI-interface input/output pin. |
| 4 | SCL | Deze pin wordt gebruikt als seriële interface klok. |
| 5 | RS | Display data/commando selectie pin in 4-draads seriële interface. |
| 6 | RESET | Dit signaal reset het apparaat, signaal is actief laag. |
| 7 | CS | Chip selectie pin, Laag inschakelen, Hoog uitschakelen. |
| 8 | GND | Massa. |
| 9 | NC | Niet aangesloten. |
| 10 | VDD | Voeding voor analoog |
| 11 | LEDK | LED Kathode |
| 12 | LEDA | LED Anode |
| 13 | GND | Massa. |
Optische kenmerken
| Item | Symbool |
Meting Condities |
Min. | Typ. | Max. | Eenheid | |
| Reactietijd | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Kijkhoek |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Contrastverhouding | CR | - | 25 oC | 800 | - | - | |
|
Kleur van CIE Coördinaat |
Wit | X | 25 oC | 0,304 | 0,306 | 0,308 |
- |
| Y | 25 oC | 0,325 | 0,327 | 0,329 | |||
| Rood | X | 25 oC | 0,608 | 0,610 | 0,612 | ||
| Y | 25 oC | 0,331 | 0,333 | 0,335 | |||
| Groen | X | 25 oC | 0,279 | 0,281 | 0,283 | ||
| Y | 25 oC | 0,531 | 0,533 | 0,535 | |||
| Blauw | X | 25 oC | 0,144 | 0,146 | 0,148 | ||
| Y | 25 oC | 0,136 | 0,138 | 0,140 | |||
|
Transmissie (met polarisator) |
4,8 | % | |||||
