Productdetails:
|
| Product: | 1,05-inch TFT-LCD-scherm | Oplossing: | 120 x 240 pixels (RGB) |
|---|---|---|---|
| Weergavetype: | IPS TFT, normaal zwart | Interface: | 4-draads spi |
| Bedrijfstemperatuur: | -20°C tot +70°C | Bestuurder IC: | GC9A01 |
| Oppervlakteluminantie: | 400 cd/m² (typisch) | Richting bekijken: | 80° alle richtingen |
| Voedingsspanning: | 2,5V – 3,3V | Afmetingen: | 14,25 mm x 28,60 mm x 1,56 mm |
| Aanraakpaneel: | Niet inbegrepen (aanpasbaar) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1,05-inch TFT LCD-schermmodule,120x240 TFT LCD-schermmodule |
||

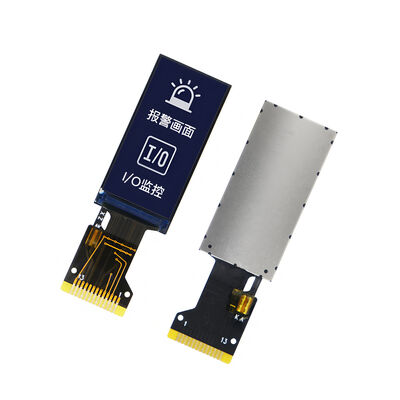

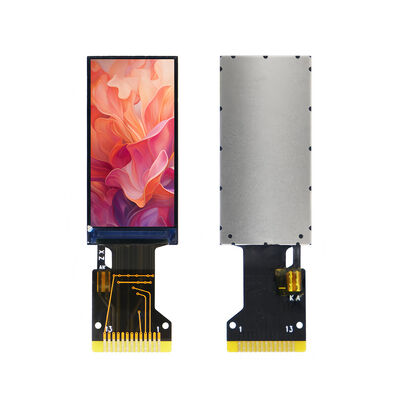

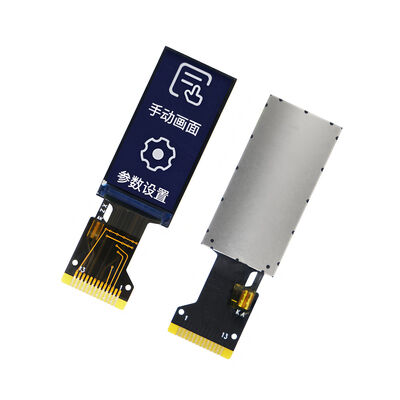

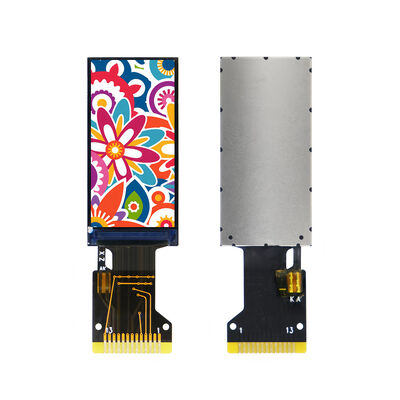

Saef Technology Limited introduceert de SFTO105JY-7403AN, een premium 1,05-inch TFT LCD-module ontworpen voor ingenieurs en productontwikkelaars die op zoek zijn naar een compacte, hoogwaardige displayoplossing.Met een scherp IPS-paneel van 120x240 en een helderheid van 400 cd/m2, deze module biedt uitzonderlijke leesbaarheid in zowel binnen- als buitenomgevingen. Aangedreven door de GC9A01-controller en voorzien van een 4-draad SPI-interface,het integreert naadloos in ruimtebeperkte ingebedde systemen, IoT-apparaten, wearables en industriële HMI's.
Gekruisd, breedhoekig IPS-display:
Geniet van een consistente kleur en helderheid in een kijkhoek van 80° met een 262K kleurenpalet.
Geoptimaliseerd voor ruwe omgevingen:
Werkt betrouwbaar van -20 °C tot +70 °C, met opslagtoleranties van -30 °C tot 80 °C. Ontworpen om prestaties te behouden onder veeleisende omstandigheden, van dashboards van auto's tot buitenbewakingsapparatuur.
Gebruikt weinig energie en is efficiënt ontworpen:
Ondersteunt 2,5 V ∼3,3 V stroomvoorziening en beschikt over een enkele witte LED-achtergrondverlichting met een typische stroom van 20 mA. Ideaal voor batterij- en energiegevoelige toepassingen.
Compact en makkelijk te integreren:
De modulegrootte is slechts 14,25 mm x 28,60 mm x 1,56 mm, met een actief gebied van 11,88 mm x 23,76 mm.
Geen aanraking op standaardbasis Maar volledig aanpasbaar:
Dit standaardmodel bevat geen touchpaneel, maar biedt gratis of semi-op maat gemaakte opties, waaronder resistieve of capacitieve touchoverlays (RTP/CTP), op maat gemaakte interfaces, connectoren,en mechanische aanpassingen om aan uw exacte ontwerpvereisten te voldoen.
Wij begrijpen de uitdagingen waarmee u te maken heeft: het kiezen van een scherm dat in balans is tussen grootte, helderheid, energieverbruik en milieuvriendelijkheid.
Hoge helderheid en optische prestaties:
400 cd/m2 zorgt voor zichtbaarheid in helder verlichte omgevingen.
Betrouwbare connectiviteit en signaalintegrititeit:
Duidelijke timing kenmerken en goed gedefinieerde pinout (inclusief RESET, D / C en CS controle) zorgen voor een stabiele communicatie met host MCUs zoals STM32, ESP32 en Raspberry Pi.
Kwaliteitsbeveiligd en conformiteitsbereid:
Elke module wordt strikt geïnspecteerd volgens MIL-STD-105E, met AQL-limieten voor grote en kleine gebreken.en EU-milieudirieven zijn klaar voor de Europese en Noord-Amerikaanse markten.
Uitgebreide duurzaamheidstests:
Onderworpen aan hoge/lage temperatuur, thermische cyclus, trillingen, ESD (±8 kV lucht, ±4 kV contact) en valproeven om langdurige betrouwbaarheid in de praktijk te garanderen.
Deskundige ondersteuning en aanpassing:
We werken rechtstreeks samen met engineering teams om display aanpassing, technische documentatie en integratie ondersteuning te bieden.of touchfunctionaliteitWe kunnen ons snel aanpassen.
Snelle prototyping en volumes:
Onze productiefaciliteit in Shenzhen is uitgerust om hoogwaardige modules te leveren met consistente prestaties.
Global Logistics & Direct Engineer Access:
OEM's en systeemintegrators in Europa en de VS bedienen met betrouwbare verzending en direct technisch contact.
Draagbare apparaten
Draagbare medische instrumenten
Industriële besturingspanelen
Smart Home-interfaces
Automobiele display's
IoT-gateways en sensoren
Consumentenelektronica
Verhoog uw product met een display dat helderheid, duurzaamheid en flexibiliteit combineert.
Neem vandaag nog contact op met Saef Technology voor datasheets, aangepaste offertes en technische monsters.
Mechanische afmetingen
![]()
Absolute maximale ratings
| Artikel 1 | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
DC-kenmerken
| Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Analoog voedingsspanning | VCC | 2.5 | 2.8 | 3.3 | V |
| Inlaathoogspanning | VIN | 0.7*IOVCC | - | IOVCC | V |
| Inlaatlaagspanning | VIL | VSS | - | 0.3*IOVCC | V |
| Hoogspanning van uitgang | VOH | 0.8*IOVCC | - | IOVCC | V |
| Uitgangslaagspanning | VOL | VSS | - | 0.2*IOVCC | V |
| Invoerstroom | IIN | - | 20 | - | mA |
Achterlicht kenmerk
| Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Voorspanning | VF | 2.9 | 3.0 | 3.1 | V |
| Voorstroom | Indien | - | 20 | - | mA |
| Energieverlies | Pd | - | 60 | - | mW |
| LED-levensduur ((25 oC) | - | 30000 | 40000 | - | Uren |
| Oppervlakhelderheid | - | - | 400 | - | cd/m2 |
Interface pin definitie
| Pin. Nee. | Symbool | Beschrijving |
| 1 | NC | Geen verbinding. |
| 2 | NC | Geen verbinding. |
| 3 | SDA | SPI-interface input/output pin. |
| 4 | SCL | Serial interface klok. |
| 5 | D/C | Vertoon van gegevens/opdrachtkeuze-pin |
| 6 | RESX |
Dit signaal zal het apparaat resetten en moet worden toegepast om de chip correct te initialiseren. - Het signaal is laag. |
|
7 |
CSX |
- Chip selectie pin Lage activatie. Een hoge handicap. |
| 8 | GND | Op de grond. |
| 9 | NC | Geen verbinding. |
| 10 | VCC | Stroomvoorziening voor Analog. |
| 11 | LED-K | Katode voor achterlicht |
| 12 | LED-A | Anode van achterlicht |
| 13 | GND | Op de grond. |
Optische kenmerken
| Artikel 1 | Symbool |
Meting Voorwaarden |
- Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
| Reactietijd | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Zienhoek |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Contrastverhouding | CR | - | 25 oC | 800 | - | - | |
|
Kleur van CIE Coördinatie |
Wit | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Rood | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Groen | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Blauw | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
Overdraagbaarheid (met polarisator) |
5.09 | % | |||||
