Productdetails:
|
| product: | 3,97-inch TFT-LCD-scherm | oplossing: | 480 x 800 pixels (RGB) |
|---|---|---|---|
| Bestuurder IC: | NT2202S | Lijst Dim.: | 57.14 x 96,85 x 1,95 mm |
| Bedrijfstemperatuur: | -20 ° C tot +70 ° C | Aanraakpaneeloptie: | Aanpasbaar (RTP/CTP beschikbaar) |
| Richting bekijken: | Alle gezichtshoeken (IPS) | Interface: | MIPI (DSI) |
| Contrastverhouding: | 800:1 (Type.) | Pin -nummer: | 24 pinnen |
| Oppervlakteluminantie: | 420 cd/m2 ((nits) | Type achtergrondverlichting: | Wit LED |
| Led Lifetime: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3,97-inch TFT LCD-schermmodule,480x800 MIPI-interface scherm |
||

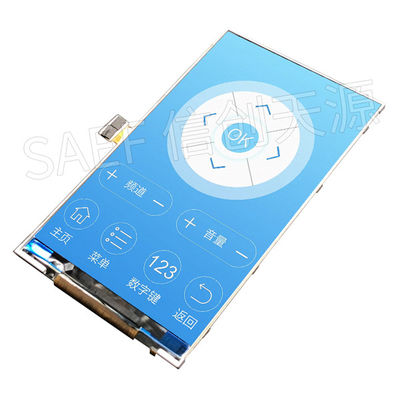

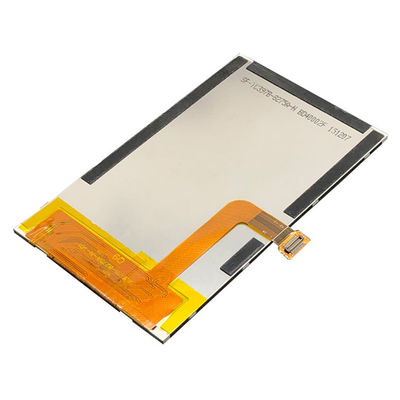

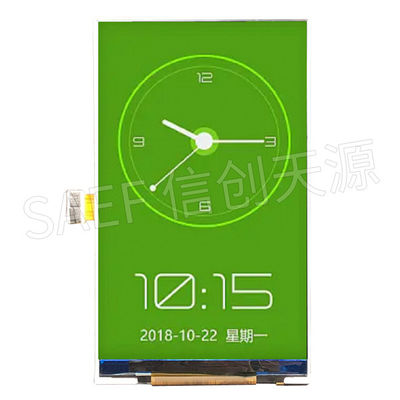

Hoge helderheid 3,97 inch TFT LCD-module MIPI-interface, ideaal voor buiten- en industriële displays
Saef Technology Limited introduceert de SF-TC397B-8275A-N, een robuuste 3,97 inch TFT LCD-module die is ontworpen voor toepassingen die een superieure zichtbaarheid vereisen in omstandigheden met veel licht.Met een resolutie van 480 × 800 RGBMet een uitzonderlijke helderheid van 420 cd/m2 is dit scherm perfect voor industriële HMI's, buitenapparatuur, medische apparaten en auto-displays.
Ontworpen voor ingenieurs
Ultra-High Brightness (420 cd/m2)
MIPI DSI-interface Low-power, high-speed seriële interface ideaal voor moderne ingebedde processors (ARM, Qualcomm, enz.).
Grote werktemperatuur (~20°C tot +70°C) ️ Betrouwbare prestaties in extreme omstandigheden.
Hoge contrastverhouding (800:1) ️ Levert scherpe beelden met diepe zwarten en levendige kleuren.
Alle kanten bekijken
NT35512SH Bestuurder IC Ondersteunt geavanceerde displaycontrole en lage-vermogen modi.
Aanpassing en integratie ondersteuning:
Deze module is verkrijgbaar als een zelfstandig scherm of kan volledig worden aangepast met resistieve of capacitieve touchpanelen (RTP / CTP), op maat gemaakte FPC-lengten, interface-aanpassingen en optische binding.Ons engineering team biedt gratis ontwerp-in ondersteuning om naadloze integratie in uw systeem te waarborgen.
Gebouwd voor betrouwbaarheid en levensduur:
Elke eenheid ondergaat strenge tests volgens MIL-STD-105E, inclusief opslag bij hoge/lage temperatuur, vochtweerstand, thermische schokken en visuele inspectie op basis van AQL.Werktijd van 1000 uur, is dit scherm gebouwd om veeleisende toepassingen te weerstaan.
Waarom samenwerken met Saef Technology?
Expert Technische Begeleiding ️ Directe toegang tot onze display engineers voor schematische beoordelingen, firmware-tuning en optische optimalisatie.
Rapid Prototyping ¢ Aanpasbare monsters beschikbaar binnen 2-3 weken.
EU en VS marktklaar Ontworpen om aan de internationale veiligheids- en milieunormen te voldoen.
OEM/ODM Flexibiliteit
Ideale toepassingen:
Outdoor POS- en kiosken
industriële bedieningspanele en HMI's
Medische monitoren en diagnostische apparaten
Automobiele dashboards en infotainment
Luchtvaart- en maritieme tentoonstellingen
handtoestellen met een hoge helderheid
Neem vandaag nog contact met ons op.Laat Saef Technology uw vertrouwde partner zijn in hoogwaardige displayoplossingen.
Mechanische afmetingen
![]()
Interface pin definitie
| Nee, dat is niet zo. | PIN-naam | Beschrijving |
| 1 | MIPI_TCN | DSI-CLK-kloksignalen |
| 2 | MIPI_TCP | DSI-CLK+ kloksignalen |
| 3 | GND | Ground |
| 4 | MIPI_TDN0 | DSI-D0-gegevenssignalen |
| 5 | MIPI_TDP0 | DSI-D0+-gegevenssignalen |
| 6 | GND | Ground |
| 7 | MIPI_TDP1 | DSI-D1+-gegevenssignalen |
| 8 | MIPI_TDN1 | DSI-D1-gegevenssignalen |
| 9 | GND | Ground |
| 10-11 | NC | NC |
| 12 | GND | Ground |
| 13-14 | NC | NC |
| 15 | GND | Ground |
| 16 | VDD18_PMU | Stroomvoorziening 1.8V-2.8V |
| 17 | NC | NC |
| 18 | LRSTB | Invoer voor LCM-reset |
| 19 | NC | NC |
| 20 | LPTE | Versnelling van het scheuren |
| 21 | VDD28_PMU | Stroomvoorziening 2,8 V |
| 22 | GND | Ground |
| 23 | VLED_P | LED-anode |
| 24 | VLED_N | LED-kathode |
Absolute maximale ratings
| Artikel 1 | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid | |
| Voedingsspanning | Stroomvoorziening | VDD | -Nee.3 | +5.1 | V |
| Analoog | - | - | - | V | |
| IO | IOVDD | -Nee.3 | +5.1 | V | |
| Inlaatspanning | Vi | -Nee.3 | IOVDD+0.3 | V | |
| Bergingstemperatuur | T stg | -30 | + 80 | oC | |
| Werktemperatuur | T op | - 20 | + 70 | oC | |
| Lageruimte | Hstg | 10 | Noot 1 | % RH | |
| Werkvochtigheid | H op | 10 | Noot 1 | % RH | |
Opmerking 1: 90%RH max, indien Ta onder 50oC ligt; 60%RH max, indien Ta boven 60oC ligt.
DC-kenmerken
| Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
| Voedingsspanning | Stroomvoorziening | VDD | 2.4 | 2.8 | 3.3 | V |
| Analoog | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Logic Lage invoerspanning | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Logic Hoge invoerspanning | HIV | 0.7IOVDD | - | IOVDD | V | |
| Logic Lage uitgangsspanning | VOL | - | - | 0.2IOVDD | V | |
| Logic Hoge uitgangsspanning | VOH | 0.8IOVDD | - | - | V | |
| Huidig verbruik | Normaal weergeven | Ivdd | - | 30 | - | mA |
| Standby-modus | Ivdd | - | 100 | - | uA | |
| Framefrequentie | fFR | - | 60 | - | Hz | |
Optische kenmerken
| Achterlicht ingeschakeld (transmisieve modus) | Artikel 1 | Symbool | Voorwaarde | Specificatie | Eenheid | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | ||||||
| Luminans op het oppervlak ((Indien = 15mA) | Lv |
Normaal gesproken. bekijken hoek θX = θY =0o |
360 | 420 | - | cd/m2 | ||
| Contrastverhouding | CR | - | 1000 | - | - | |||
| Reactietijd | TR | - | 10 | 20 | ms | |||
| TF | - | - | 20 | 30 | ||||
|
Chromatische kleur Transmisief |
Rood | XR |
- |
0.645 | 0.660 | 0.675 | - | |
| YR | 0.300 | 0.315 | 0.330 | - | ||||
| Groen | XG | 0.229 | 0.244 | 0.259 | - | |||
| YG | 0.554 | 0.569 | 0.584 | - | ||||
| Blauw | XB | 0.128 | 0.143 | 0.158 | - | |||
| YB | 0.073 | 0.088 | 0.103 | - | ||||
| Wit | XW | 0.273 | 0.288 | 0.303 | - | |||
| YW. | 0.293 | 0.308 | 0.326 | - | ||||
|
Bekijken Hoek |
Groen ontal |
θX+ |
Centrum CR≥10 |
- | 80 | - |
Deg. |
|
| θX- | - | 80 | - | |||||
|
Verticaal Al |
θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC-verhouding ((Gamut) | - | - | - | 60 | - | % | ||
