Productdetails:
|
| product: | 3-inch TFT-LCD-scherm | oplossing: | 360x640 pixels |
|---|---|---|---|
| Richting bekijken: | Alles (80°/80°/80°/80°) | Oppervlakteluminantie: | 300 cd/m2 (aanpasbaar) |
| Interface: | RGB 16-bits | Bedrijfsspanning: | 2,8 V (bereik 2,6 V–3,3 V) |
| Pin -nummer: | 40 pinnen | Bestuurder IC: | ST7701S |
| Operationele temp.: | -20°C tot +70°C | Contrastverhouding: | 10001 (Typ.) |
| Aanraakpaneeloptie: | Aanpasbaar (RTP/CTP beschikbaar) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3-inch TFT LCD-displaymodule,360x640 RGB IPS-paneel,ST7701S bestuurder LCD-module |
||

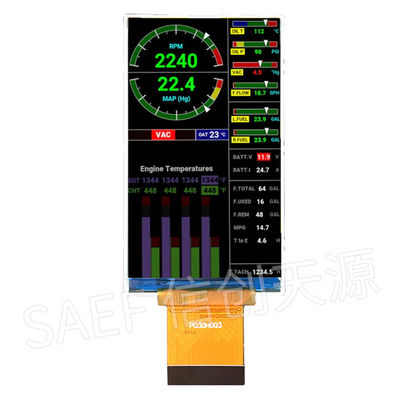

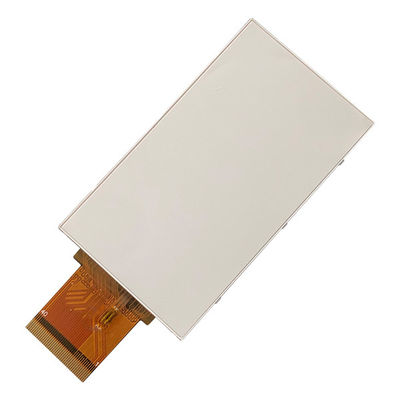

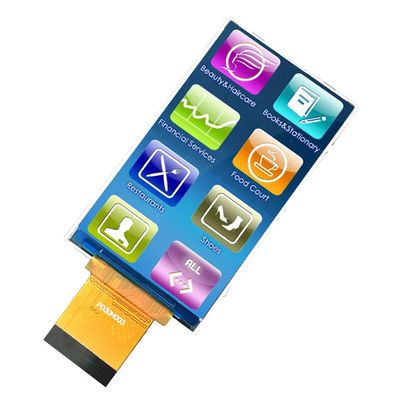

Hoogwaardige 3-inch TFT LCD-displaymodule
Saef Technology Limited presenteert de SF-TO300PY-8975A-N, een professionele 3-inch TFT LCD module ontworpen voor ingebedde systemen, industriële besturing, medische apparaten, draagbare instrumenten,en consumentenelektronicaMet zijn 360×640 RGB IPS-paneel en ST7701S driver IC levert dit scherm scherp beeld, brede kijkhoeken en betrouwbare prestaties, zelfs in uitdagende omgevingen.
Belangrijkste ontwerpvoordelen voor ingenieurs:
True All-Viewing Direction IPS-technologie ️ Consistente beeldkwaliteit bij 80° horizontale en verticale hoeken, ideaal voor multi-oriëntatieapparaten.
Een breed werktemperatuurbereik (~20°C tot +70°C) zorgt voor stabiliteit in zowel industriële als buitentoepassingen.
Laag stroomverbruik: typische stroom van slechts 12mA @ 2,8 V, geoptimaliseerd voor batterij-apparaten.
Hoge Contrast & Helderheid ¥ 1000:1 contrastverhouding en 300 cd/m2 lichtsterkte voor duidelijke leesbaarheid onder verschillende lichtomstandigheden.
LED-achterlicht met een lange levensduur: meer dan 52.560 uur bij 50% helderheid, waardoor onderhouds- en vervangingskosten worden verlaagd.
Aanpassing en integratie ondersteuning:
We begrijpen dat elk project unieke vereisten heeft. Deze display module kan volledig worden aangepast met resistive of capacitive touch panels (RTP/CTP), op maat gemaakte interfaces,aangepaste montageoptiesOns engineering team biedt gratis design-in ondersteuning om u te helpen dit scherm naadloos te integreren in uw systeem.
Betrouwbaarheid volgens industriële normen:
Elke module ondergaat strenge tests volgens MIL-STD-105E, waaronder opslag bij hoge/lage temperatuur, thermische schokken, vochtbestendigheid en visuele inspectie.Onze op AQL gebaseerde kwaliteitsborging zorgt ervoor dat elke eenheid voldoet aan de hoogste normen voor prestaties en duurzaamheid.
Waarom kiezen voor Saef Technology Limited?
Technische ondersteuning op deskundig niveau: directe toegang tot onze display engineers voor schematische beoordelingen, integratie van de stuurprogramma's en optische afstemming.
Snelle prototyping en monsterneming
EU- en VS-marktconformiteit ️ Ontworpen en getest voor internationale veiligheids- en milieunormen.
OEM/ODM Flexibiliteit
Doeltoepassingen:
Draagbare terminals en scanners
Industriële HMI's en besturingspanelen
Medische bewakingsapparatuur
Smart home displays
Automobiele dashboards
IoT en draagbare technologie
Neem vandaag nog contact met ons op voor datasheets, prijzen en een gratis aanpassingsconsultatie.
Mechanische afmetingen
![]()
Definitie van pininterface
| Pinnummer | Symbool | Functie |
| 1 | LEDA | LED-achterlicht ((Anode) |
| 2 | LEDK | LED-achterlicht ((Kathode) |
| 3 | GND | Ground |
| 4 | VCC | Stroomvoorziening: 2,8 V. |
| 5 | D0N(NC) | NC |
| 6 | D0P(NC) | NC |
| 7 | GND | Ground |
| 8 | CKN(NC) | NC |
| 9 | CKP ((NC)) | NC |
| 10 | GND | Ground |
| 11 | D1N(NC) | NC |
| 12 | D1P(NC) | NC |
| 13 | GND | Ground |
| 14 | VS | Frame synchronisatie signaal voor RGB-interface |
| 15 | HS | Lijnsynchronisatiesignaal voor RGB-interface |
| 16 | PCLK | Puntkloksignaal voor de werking van de RGB-interface |
| 17 | E.D. | Gegevenssignalen voor de werking van de RGB-interface |
| 18-22 | B0-B4 | RGB-blauwe datakabel |
| 23-28 | G0-G5 | Groene RGB-gegevenskabel |
| 29 tot 33 | R0-R4 | RGB-rode gegevenskabel |
| 34 | Reset | Externe reset-invoer |
| 35 | CS | Chip selecteer input pin |
| 36 | SCL | Serial clock input voor SPI-interface |
| 37 | SDA | serie-gegevensinvoer/uitvoer tweerichtingspin |
| 38 | IM1 ((IOVCC) | Selecteer de systeeminterface-modus ((Power Supply 1.8V) |
| 39 | IM2 ((GND) | Selecteer de systeeminterface modus ((Ground) |
| 40 | IOVCC | Stroomvoorziening 1,8 V |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | .C |
| Bergingstemperatuur | Tstg | -30 tot 80 | .C |
DC-kenmerken (VDD=2,8V,Ta=25.C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
|
Werken Spanning |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | 12 | 15 | mA | VDD = 2,8V, Ta = 25,C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Inlaatlekken stroom |
IIL | - Eén.0 | - | 1.0 | μA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | - | 19.2 | - | V | Als = 20 MA |
| Voedingsstroom | Als | - | 20 | mA | - | |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | 384 | - | mW | - |
| Lichtsterkte voor LCM |
- |
- | 300 | - | Cd/m2 | Als = 20 MA |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als = 20 MA |
| Achterlichtkleur | Wit | |||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
| Min. | Type | Maximaal | ||||||
| 1 | Reactietijd | Tr+Tf | 25°C | 30 | 35 |
- |
Mevrouw | |
|
2 |
BekijkenHoek |
Wat? | θR |
CR>10 |
80 | - | Deg | |
| θL | 80 | - | Deg | |||||
| Ver. | Θ+ | - | 80 | - | Deg | |||
| - Ik ben... | - | 80 | - | Deg | ||||
