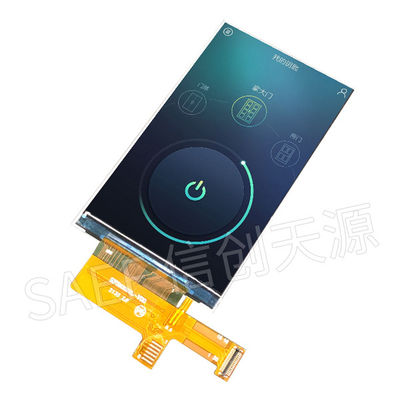

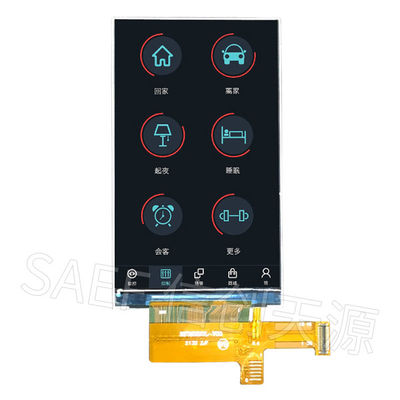

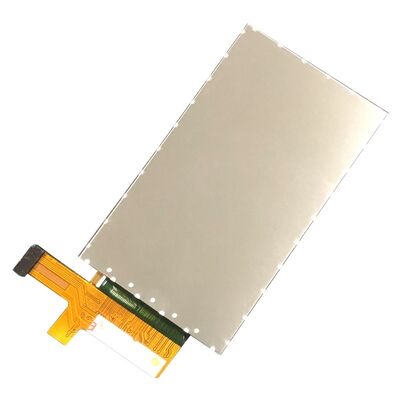

3.1-inch IPS TFT LCD Display Module 480×800 HD, MIPI-interface, 350 nits, alle kijkhoeken, aanraakoptie

3,1-inch IPS TFT LCD-schermmodule – HD-resolutie, MIPI-interface, industriële kwaliteit met optionele touch

Saef Technology Limited introduceert een hoogwaardige 3,1-inch IPS TFT LCD-module, ontworpen voor toepassingen die uitstekende kijkhoeken, consistente kleurweergave en betrouwbare werking vereisen. Met een HD-resolutie van 480×800, MIPI-interface en optionele capacitieve touch, is dit scherm ideaal voor draagbare medische apparaten, handheld instrumenten, industriële HMI's, slimme huisbedieningen en embedded systemen waar ruimte, helderheid en interactiviteit cruciaal zijn.

Belangrijkste kenmerken en technische voordelen:

• IPS-technologie voor consistente kijkhoeken

Een kijkhoek van 80° in alle richtingen zorgt voor minimale kleurverschuiving en consistente beeldkwaliteit vanuit elke hoek—ideaal voor multi-user of off-axis kijktoepassingen.

• Hoge resolutie en kleurprestaties

480×800 pixels met 16,7M kleurenondersteuning leveren scherpe tekst, afbeeldingen en pictogrammen. NTSC-gamut tot 60% zorgt voor een levendige en nauwkeurige kleurweergave.

• MIPI-interface voor snelle gegevensoverdracht

2-baans MIPI (D-PHY) vermindert EMI, vereenvoudigt de lay-out en maakt energiezuinige werking mogelijk—perfect voor draagbare en batterijgevoede ontwerpen.

• Breed bedrijfstemperatuurbereik

Geschikt voor -20°C tot +60°C, wat zorgt voor stabiele prestaties in wisselende omgevingsomstandigheden, van bedieningspanelen binnenshuis tot in het veld ingezette apparaten.

• Geïntegreerde touch-interface klaar

Voorgeconfigureerde I²C-pinnen (CTP_INT, CTP_RST, CTP_SDA, CTP_SCL) maken eenvoudige integratie van capacitieve touchpanelen mogelijk voor interactieve toepassingen.

• Laag stroomverbruik met ST7701S-driver

Typisch stroomverbruik van slechts 30 mA in de normale modus en 100µA in stand-by—geoptimaliseerd voor energiegevoelige ontwerpen.

• Compacte vormfactor

Modulegrootte van 43,48 mm × 74,72 mm × 1,6 mm (exclusief FPC) maakt integratie in producten met beperkte ruimte mogelijk zonder afbreuk te doen aan het weergavegebied.

• Aanpasbare touch- en mechanische opties

We bieden semi-custom ontwerpdiensten—voeg capacitieve of resistieve touch toe, wijzig de randen, pas de montagepunten aan of stem de firmware van het scherm af op uw systeemvereisten.

Ontworpen voor betrouwbare integratie in veeleisende toepassingen

Saef’s 3,1-inch TFT-module pakt belangrijke technische uitdagingen aan bij het ontwerp van embedded displays:

• MIPI-signaalintegriteitsondersteuning met ingebouwde impedantie-matching en ruisonderdrukking

• Nauwkeurige richtlijnen voor stroomsequencing om vergrendeling te voorkomen en langdurige betrouwbaarheid te garanderen

• FPC met versterkte buiggebieden voor betrouwbare verbindingen in compacte of opvouwbare ontwerpen

• Gedetailleerde initialisatiecode en timingdiagrammen voor snellere software-integratie

Of u nu een draagbaar diagnostisch hulpmiddel, een industriële handheld terminal, een slimme thermostaat of een interface voor een draagbaar apparaat ontwikkelt—deze module levert consistente prestaties en gebruiksgemak.

Waarom samenwerken met Saef Technology?

• Engineering-First Support: Ons team biedt signaalintegriteitsanalyse, firmware-aanpassing en thermische ontwerpbegeleiding.

• Snelle prototyping: Monsters worden binnen 5–7 werkdagen verzonden met volledige documentatie.

• Kwaliteit en traceerbaarheid: Elke eenheid wordt getest volgens AQL-normen (Major 0.4, Minor 1.0) en ondersteunt volledige batchtraceerbaarheid.

• Wereldwijde naleving: ROHS-klaar en compatibel met de EU/US-markteisen.

Ideale toepassingen:

• Draagbare medische en diagnostische apparaten

• Industriële handheld terminals en HMI's

• Slimme huis- en IoT-bedieningspanelen

• Displays voor draagbare apparaten

• Auxiliary schermen voor de auto-industrie

• Retail- en betalingsterminals

Klaar om een hoogwaardig scherm te integreren?
Neem contact op met ons technische verkoopteam voor datasheets, optische rapporten, touchpanelopties of een aangepaste productconsultatie. Laat ons u helpen helderheid, betrouwbaarheid en interactiviteit te brengen in uw volgende embedded ontwerp.

Mechanische afmetingen

Definitie van interface-pin

Absolute maximale waarden

Opmerking 1: maximaal 90%RH, als Ta lager is dan 50ºC; maximaal 60%RH, als Ta hoger is dan 60ºC.

DC-kenmerken

Optische specificaties
