Productdetails:
|
| Weergavetype: | TFT-LCD, RGB | Schermgrootte: | 3.5 inch |
|---|---|---|---|
| oplossing: | 320x480 pixel | Richting bekijken: | 12:00 uur |
| Interface: | MCU (16-bit parallel) | Bedrijfsspanning: | 2,6V – 3,3V (logisch) |
| Pin -nummer: | 32 spelden | Verbinding: | Verstopping (aanpasbaar) |
| Oppervlakteluminantie: | 200 cd/m2 (nits) | Operationele temp.: | -20 ° C tot +70 ° C |
| Led Lifetime: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3.5-inch TFT LCD display module,320x480 RGB LCD-scherm,TFT-LCD van industriële kwaliteit |
||

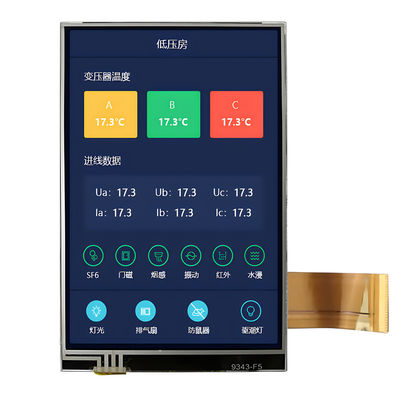

Saef Technology Limited introduceert een robuuste 3,5 inch TFT LCD-displaymodule, ontworpen voor veeleisende toepassingen waar duidelijkheid, betrouwbaarheid en integratiegemak van cruciaal belang zijn.Met een helder 320×480 RGB-paneelDit scherm is ideaal voor industriële HMI's, medische apparaten, dashboards voor auto's, IoT-terminals en draagbare instrumenten.
✅ TFT-scherm met hoge resolutie
320 × 480 RGB-pixels leveren scherpe tekst, afbeeldingen en pictogrammen met een ware kleurweergave.
✅ Een breed werktemperatuurbereik
Gekwalificeerd voor -20°C tot +70°C, waardoor een stabiele prestatie wordt gewaarborgd in uitdagende omgevingen, van fabrieksvloeren tot buitenkiosken.
✅ MCU Parallel Interface met ILI9488 Driver
Een eenvoudige 16-bits parallelle interface maakt snelle gegevensoverdracht en eenvoudige integratie met gemeenschappelijke microcontrollers (STM32, PIC, AVR, NXP) mogelijk.
✅ Hoge helderheid en uitstekend contrast
Een helderheid van 200 cd/m2 en een contrastverhouding van 700:1 zorgen voor een duidelijk zicht, zelfs bij fel omgevingslicht.
✅ Breed zicht
Horizontale kijkhoek tot 45° links/rechts, verticaal tot 35° boven / 30° beneden, geschikt voor toepassingen voor meerdere gebruikers.
✅ Lage energieverbruik
Typische logische stroom < 5 mA, met een efficiënt LED-achterlichtontwerp voor een langere levensduur van de batterij in draagbare apparaten.
✅ Industriële betrouwbaarheid
Onder thermische schok, vochtigheid en langere temperatuurcycli getest volgens de betrouwbaarheidstandaarden van de industrie.
✅ Aanpasbare touch & design opties
We bieden gratis semi-persoonlijke ontwerppakketten aan, voeg resistieve of capacitieve touchpanelen toe, verander connectoren, pas firmware aan of pas mechanische contouren aan aan uw exacte specificaties.
De 3,5 inch TFT-module van Saef is ontworpen met de systeemingenieur in het achterhoofd:
Geïntegreerde DC/DC-omvormer vereenvoudigt het ontwerp van de voedingsbron
Gedetailleerde tijdschema's en initialisatiecode voor snellere prototyping

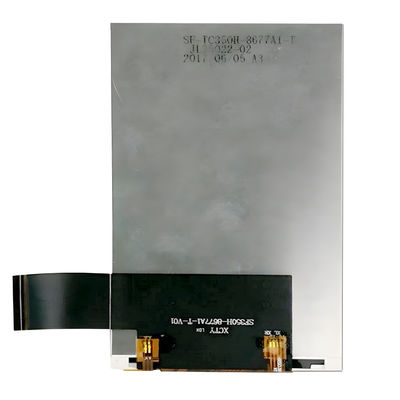

FPC met versterkt buiggebied zorgt voor betrouwbare verbindingen in compacte ontwerpen
Mechanische tekeningen met inbegrip van toleranties voor nauwkeurige montage en montage
Of u nu bezig bent met de ontwikkeling van een industrieel bedieningspaneel, een medische monitor, een voertuigdisplay of een smart home controller, deze module levert betrouwbare prestaties met minimale ontwerpoverhead.
Technische expertise: Ons engineeringteam ondersteunt schematische herziening, firmware-tuning en aanpassingsverzoeken.
Snel prototypen maken: monsters binnen 57 werkdagen met volledige documentatie.
Marktklaar: voldoet aan de richtlijnen ROHS, REACH en CE voor naadloze toegang tot de Europese en Noord-Amerikaanse markten.
Kwaliteit gewaarborgd: Elke eenheid ondergaat een AQL-inspectie volgens MIL-STD-105E niveau II, met 0,65% AQL voor grote gebreken.
Industriële HMI's en besturingspanelen
Medische monitorings- en diagnostische apparaten
Automobiele & Marine Displays
Draagbare test- en meetapparatuur
IoT-gateways en smart home-panelen
Retail POS & Kiosk-systemen
Klaar om met vertrouwen te ontwerpen?
Neem contact op met ons technische verkoopteam voor datasheets, voorbeeldinitialisatiecode of een gratis ontwerpconsultatie.
Mechanische afmetingen
![]()
Definitie van pininterface
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1-2 | K | O | LED-kathode |
| 3-4 | Een | O | LED-anode |
| 5 | NC | - | Openen |
| 6-7 | GND | Ik... | Ground |
| 8 tot 9 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 10 | NC | - | Openen |
| 11 | WR | Ik... | Schrijf strobe-signaalinput pin |
| 12 | RS | Ik... | Signal selecteren |
| 13 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 14 | RD | Ik... | Lees strobe-signaalinput pin |
| 15 tot 30 | DB0-DB15 | Invoer/uitvoer | Toon gegevens I/O |
| 31 | Reset | Ik... | Invoersignaal LCM Reset |
| 32 | GND | Ik... | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 0.3~4.6 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
|
WerkenSpanning |
VDD | 2.6 | 2.8 | 3.3 | V |
| Voedingsstroom | IDD | - | - | 5 | mA |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
Inlaatlekkenstroom |
IIL | - Eén.0 | - | 1.0 | μA |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | - | 3.2 | 3.4 | V | Als= 120mA |
| Voedingsstroom | Als | - | 120 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | - | - | mW | - |
| Lichtsterkte voor LCM |
- |
200 | - | Cd/m2 | If= 120 mA | |
| Eenvormigheid voor LCM | - | - | - | - | % | Als=120 mA |
| Achterlichtkleur | Wit | |||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
| Min. | Type | Maximaal | ||||||
| 1 | Reactietijd | Tr+Tf | 25°C |
- |
25 |
- |
Mevrouw | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 6.1 | - | - | |
|
3 |
Contrastpercentage |
Cr |
θ=0, normaal bekijkenhoek |
500 |
700 |
- |
- |
|
|
4 |
BekijkenHoek |
Wat? | θR |
CR>10 |
40 | 45 | - |
Deg |
| θL | 40 | 45 | - | |||||
| Ver. | Θ+ | 30 | 35 | - | ||||
| - Ik ben... | 15 | 30 | - | |||||
