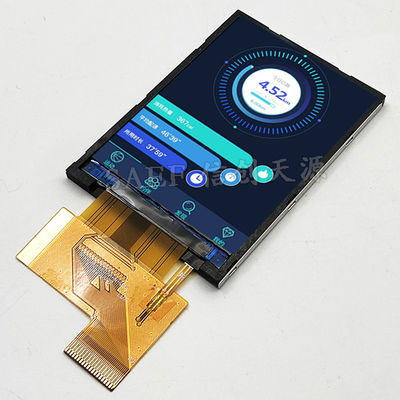

QVGA 240x320 2,2 inch TFT-scherm, 39 pin LCD-scherm ST7789V 18 bits interface

SF-TC220T-8607A-N: Een hoogwaardige 2,2-inch TFT LCD-module ontworpen voor veelzijdige integratie van ingebedde systemen
Saef Technology Limited presenteert deSF-TC220T-8607A-N, een robuuste en veelzijdige2TFT-LCD-module van 0,2 inchHet is ontworpen met de capaciteit om een scherpe QVGA-resolutie te leveren.ST7789V bestuurder ICDeze module is ontworpen voor ingenieurs en ontwikkelaars in deVS en EuropaHet heeft een compacte vormfactor en een hoge zichtbaarheid voor industriële besturingssystemen, draagbare medische apparaten, smart home-interfaces en IoT-terminals.-20°C tot +70°CHet is een betrouwbare keuze voor zowel commerciële als veeleisende omgevingen.

Technische diepgang: aanpak van kernintegratieproblemen
Ontworpen om specifieke ontwerpproblemen in ingebedde displays op te lossen:

• Interfaceflexibiliteit voor optimale processormatching:De belangrijkste kracht van de module is deinstelbare parallelle interface. Met behulp van de IM[3:0] pins kunnen ingenieurs kiezen tussen16/18-bits RGB-modusvoor hoge snelheid, speciale displaycontrollers ofMCU parallelmodus (8080/6800-serie)Dit lost het dilemma op van het kiezen van een scherm dat past bij de native interface van je hostprocessor.het voorkomen van de noodzaak van externe brug-IC's en het vereenvoudigen van uw PCB-ontwerp.

• Superieure optische prestaties in een compacte grootte:met een typische helderheid van300 nitsen een contrastverhouding van700:1Dit 2,2-inch display zorgt voor een uitstekende leesbaarheid.12 uur kijkrichtingis geoptimaliseerd voor typische verticale montage in handheld-apparaten of bedieningspanele, waardoor de kleur en het contrast voor de primaire gebruiker consistent zijn.

• Robuuste constructie voor langdurige betrouwbaarheid:De module is ontworpen om de strengheden van continue werking te weerstaan en is geschikt voor een breed scala vanindustrieel temperatuurbereiken onderworpen aan uitgebreide betrouwbaarheidstests, met inbegrip van werking bij hoge/lage temperatuur, thermische schokken en vochtbestendigheid.Dit zorgt voor een stabiele prestatie in toepassingen van de fabrieksvloer tot het interieur van auto's.

• Vergemakkelijkt energieontwerp:Afzonderlijke logische (IOVCC: 1.8V/2.8V) en analoge (VDD: 2.8V) voedingspijnen zorgen voor fijnkorrelig stroombeheer,het helpen optimaliseren van het totale stroomverbruik van het systeem, een cruciale factor bij draagbare apparaten op batterij.

Doelgerichte toepassingen en mogelijkheden voor aanpassing
Ideaal voor het verbeteren van de gebruikersinteractie in:

• Industriële handheld terminals en HMI's:Voor data-loggers, draagbare testapparatuur en bedieningspanele waar een duidelijk, responsief scherm in verschillende omgevingsomstandigheden nodig is.

• Consumentenelektronica en slimme apparaten:Perfect voor high-end afstandsbediening, thermostaat interfaces, audio apparatuur displays, en slimme keuken gadgets die een levendige kleur UI vereisen.

• Automotive Aftermarket & Telematics:Geschikt voor schermtoestellen op het dashboard, entertainmenttoestellen op de achterbank of diagnostische instrumenten binnen het gespecificeerde temperatuurbereik.

Saef Technology: uw partner voor op maat gemaakte beeldschermoplossingen

1. Overbrug de kloof met aanpassing:Is uw ontwerp vereisteen capacitieve aanraakfunctie (CTP) of een resistente aanraakfunctie (RTP);Heeft u behoefte aan een specifieke FPC lengte, connector type, of achtergrondlicht helderheid?We bieden flexibele aanpassingsdiensten met lage MOQ's.We kunnen touch panels integreren, configuraties aanpassen of specificaties aanpassen om een display module te maken die perfect bij uw product past, niet andersom.

2. Ontwerpondersteuning voor ingenieurs:Wij leveren volledige en duidelijke technische documentatie: gedetailleerde beschrijvingen van de pinout, interface timing specificaties (setup / hold tijden), power sequencing richtlijnen, en initialisatie code voorbeelden.Dit stelt uw engineering team in staat om snel en zelfverzekerd te integreren.

3. Kwaliteit en naleving voor de wereldmarkten:Vervaardigd onder eenISO9001:2015Gecertificeerd kwaliteitssysteem en naleving vanRoHS en REACHDe modules zijn ontworpen om te voldoen aan de strenge eisen vanNoord-Amerikaanse en Europese markten, zodat uw eindproduct soepel kan worden gecertificeerd.

Oproep tot actie voor technische kopers

• Ontworpen voor besluitvormersWe begrijpen de criteria die ingenieurs en inkoopspecialisten beoordelen: technische specificaties, betrouwbaarheidsgegevens, leveranciersflexibiliteit en totale integratiekosten.

• Verzoek om beoordeling:We nodigen u uit.productontwerpers, ingebedde ingenieurs en sourcingprofessionalsom de SF-TC220T-8607A-N te evalueren.Neem contact op met ons technische verkoopteam om monsters aan te vragen, uw specifieke toepassingsvereisten te bespreken of aanpassingsmogelijkheden voor uw project te verkennen.Kies Saef als een technologische partner die zich inzet voor het leveren van niet alleen componenten, maar geoptimaliseerde displayoplossingen die uw productvisie tot leven brengen.

Mechanische afmetingen




Definitie van de PIN-interface

Maximale absolute limiet

DC-kenmerken

LED-achterlichtKenmerken

OptischeKenmerken
