Productdetails:
|
| Product: | TFT LCD -display | Schermgrootte: | 0.96 inch (diagonaal) |
|---|---|---|---|
| Oplossing: | 80 (RGB) x 160 pixels | Interface: | 4-draads SPI (seriële randapparatuurinterface) |
| Bestuurder IC: | ST7735S | Helderheid: | 260 cd/m² (typisch) |
| Kijkhoek: | 80° (alle richtingen) | Operationele temp.: | -20 ° C tot +70 ° C |
| Module -afmetingen: | 13,5 mm (H) x 27,9 mm (V) x 1,5 mm (D) | Voedingsspanning: | 2,8 V / 3,3 V (VCC), 1,8 V/2,8 V/3,3 V (IOVCC) |
| Achtergrondverlichting: | 1x witte LED (normaal 20 mA) | Naleving: | Rohs, bereik |

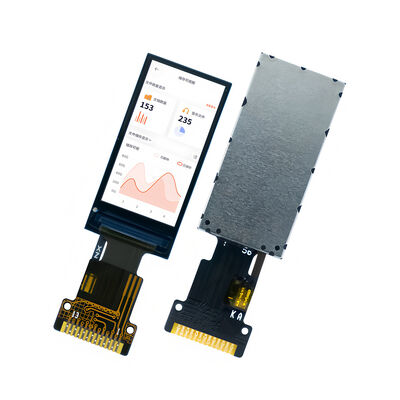

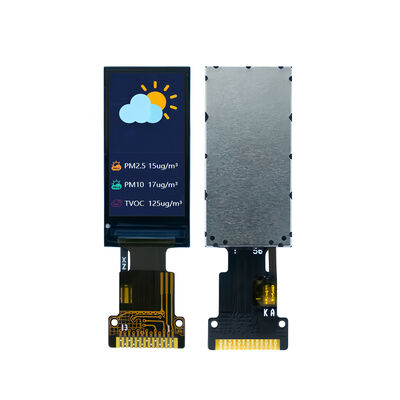

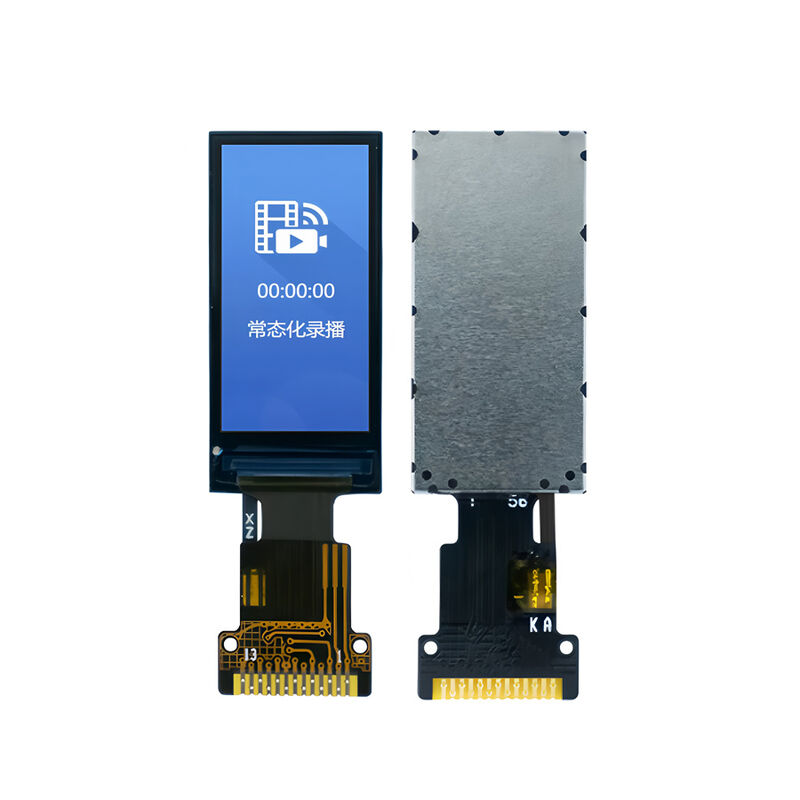

SFTO096JY-7419AN: De ultieme ultracompacte kleurendisplayoplossing voor ruimtebeperkte ingebedde systemen
De SFTO096JY-7419AN, ontworpen door Saef Technology Limited, definieert de maatstaf voor geminiaturiseerde kleuren displays.De 96-inch TFT LCD-module levert een scherpe resolutie van 80x160 binnen een ongelooflijk compacte afdruk van 13.5 mm x 27.9 mm. Aangedreven door de populaire ST7735S IC via een eenvoudige 4-draad SPI-interface, biedt het ingenieurs in de VS en Europa een betrouwbare, laag-energie kleurenweergave oplossing voor draagbare technologie,IoT-sensoren, draagbare medische hulpmiddelen en compacte industriële bedieningselementen waar elke kubieke millimeter telt.
Ontworpen voor integratie waar anderen niet passen:
Maximaliseer minimale PCB Real Estate: met een actieve oppervlakte van slechts 10,8 mm x 21,7 mm en een totale module diepte van 1,5 mm,Dit scherm lost de primaire uitdaging op om een gebruikersinterface toe te voegen aan postzegelgrote apparatenHet maakt kleurstatusindicatie, basisgrafiek en gegevenslezen mogelijk waar eerder alleen LED's mogelijk waren.
Microcontroller-vriendelijke efficiëntie: de 4-draad SPI-interface minimaliseert de pin-telling (CS, DC, RESET, SDA, SCL),het vrijmaken van kritieke GPIO's op microcontrollers met beperkte middelen (MCU's) zoals ARM Cortex-M0+ of ESP32Dit vereenvoudigt de routing van PCB's en vermindert de overhead van firmware in vergelijking met parallelle interfaces.
Hoge zichtbaarheid in een klein pakket: Ondanks zijn grootte levert het een heldere 260 nit-uitgang met een contrastverhouding van 800:1, wat zorgt voor duidelijke leesbaarheid onder verschillende lichtomstandigheden.De kijkhoek van 80 graden zorgt voor flexibiliteit in de oriëntatie van het apparaat.
Robuust voor veeleisende toepassingen: geschikt voor -20 °C tot +70 °C en onderworpen aan volledige milieustress testen (thermische cyclus, trillingen, ESD),deze module is ontworpen om de strengheden van draagbaar en buiten gebruik te weerstaan.
Vergemakkelijkt stroombeheer: flexibele logische (IOVCC: 1,8 V/3,3 V) en analoge (VCC: 2,8 V/3,3 V) voedingsspanningen, gecombineerd met één laagstroom-LED-achterlicht,de integratie in systeemarchitecturen met een laag vermogen vergemakkelijken.
Ideaal voor uw micro-apparaat van de volgende generatie:
Wearable Electronics & Health Monitors (Fitness Bands, Smart Patches): Biedt essentiële gebruikersfeedback met minimale grootte en energie-impact.
Industrial IoT Sensors & Handheld Tools: voor het weergeven van real-time metingen, configuratiemenu's of statuscodes op draagbare diagnostische apparatuur.
Consumer Electronics Interfaces (Smart Home, Audio Devices): Voegt premium feedback toe aan compacte afstandsbedieningen, Bluetooth-trackers of smart appliance-besturing.
Draagbare medische en diagnostische apparaten: geschikt voor compacte monitors waar vitale numerieke gegevens of eenvoudige golfvormen moeten worden weergegeven.
Saef Technology: uw partner voor miniaturiseerde displayoplossingen
Aanpassen aan uw exacte behoeften: Heeft u een touch-enabled versie (RTP of PCAP) nodig voor interactieve micro-interfaces?We zijn gespecialiseerd in low-MOQ aanpassingen en semi-custom ontwerpen om deze 0 aan te passen.96 inch platform aan uw specifieke mechanische en elektrische vereisten.
Ontworpen voor betrouwbare productie: de module ondergaat AQL-inspectie volgens MIL-STD-105E, waardoor consistente kwaliteit voor de massaproductie wordt gewaarborgd.schematische referenties, stuurprogramma's en nauwkeurige 2D/3D mechanische bestanden.
Een betrouwbare toeleveringsketen voor wereldmarkten: als ISO-gecertificeerde fabrikant zijn onze producten ontworpen om te voldoen aan de EU RoHS- en REACH-normen,het vergemakkelijken van een soepele integratie in producten bestemd voor de Noord-Amerikaanse en Europese markten.
Technische garantie voor ingenieurs
Bewezen betrouwbaarheid: uitgebreide betrouwbaarheidstests valideren de prestaties onder thermische, mechanische en omgevingsstress.
Ingenieursgerichte documentatie: We bieden duidelijke databladen, initialisatiesequenties en toepassingsnotities om uw prototypingfase van dagen tot uren te versnellen.
We nodigen ingebouwde hardware ingenieurs, productontwerpers en inkoop specialisten uit om de SFTO096JY-7419AN te evalueren.Bespreek uw aanpassingsideeënEen partnerschap met Saef om de groottebeperkingen te overwinnen zonder afbreuk te doen aan de displaycapaciteit of de betrouwbaarheid van de leverancier.
Mechanische afmetingen
![]()
Definitie van pininterface
| Pin. Nee. | Symbool | Beschrijving |
| 1 | TP0 | TP-interface |
| 2 | TP1 | TP-interface |
| 3 | SDA |
Invoer van seriegegevens |
| 4 | SCL |
Een serie-klokpen. |
|
5 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 6 | Reset |
LCM Reset pin |
| 7 | CS |
Chip selecteer pin ((Low ) |
| 8 | GND | Ground |
| 9 | NC | Leeg PIN-nummer |
| 10 | VCC |
Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 11 | LEDK |
Katode van achterlicht |
| 12 | LEDA |
Anode van achtergrondlicht |
| 13 | GND | Ground |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Eigenschappen van de achtergrondverlichtingsunit
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
20000 | 30000 |
- Dat is... |
Uren |
| Oppervlakhelderheid |
- Dat is... |
- Dat is... |
260 |
- Dat is... |
cd/m2 |
