Productdetails:
|
| Product: | TFT LCD-scherm met RTP | Schermgrootte: | 2,4 inch (diagonaal) |
|---|---|---|---|
| Oplossing: | 240 (RGB) x 320 pixels (QVGA) | Paneeltechnologie: | IPS (In-Plane Switching) |
| Bestuurder IC: | ST7789V | Interface: | 8-bit MCU parallel (compatibel met de 8080-serie) |
| Touchscreen: | 4-draads resistief aanraakpaneel (RTP) | Helderheid (typisch): | 250 cd/m² |
| Bedrijfstemperatuur: | -20 ° C tot +70 ° C | Kijkhoek: | 80° / 80° / 80° / 80° (IPS-breedbeeld) |
| Naleving: | REACH- en RoHS-conform | Pakket: | FPC met connector |

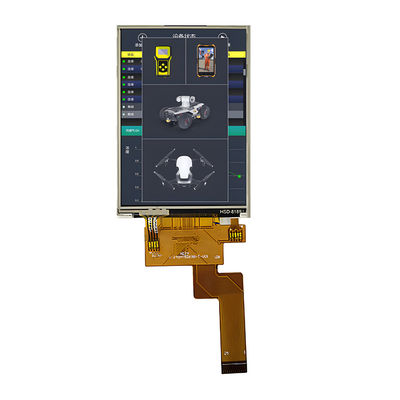

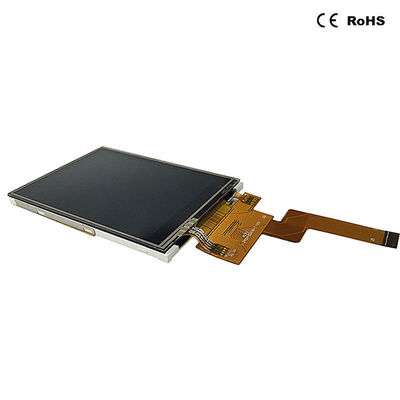

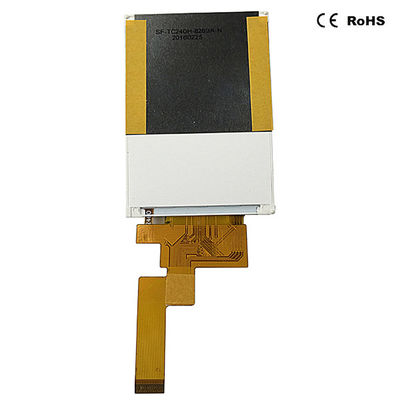

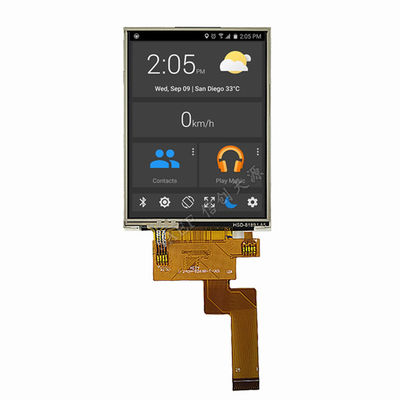

SF-TC240H-8269B-T: Een compacte, betrouwbare 2,4-inch IPS TFT LCD-module geoptimaliseerd voor ingebedde systemen en HMI-toepassingen
Ontworpen door Saef Technology Limited, de SF-TC240H-8269B-T is een hoog zicht, 2.4-inch TFT-LCD-module met IPS-technologie voor brede kijkhoeken en een ingebouwd 4-draad Resistive Touch Panel (RTP)Met zijn 240x320 QVGA-resolutie, eenvoudige 8-bits MCU-parallellinterface en een robuust werkbereik van -20°C tot +70°C,Deze module is de ideale beeldscherm voor ingenieurs in de VS en Europa die draagbare medische apparaten ontwerpen, industriële handheld terminals, consumentenapparaten en IoT-dashboards waar ruimte, kosten en betrouwbaarheid van het grootste belang zijn.
Het aanpakken van de belangrijkste ontwerpproblemen bij de ontwikkeling van compacte apparaten:
Superieure leesbaarheid vanuit elke hoek: De IPS-paneeltechnologie zorgt voor een consistente kleur en contrast over een 80 graden kijkkegel in alle richtingen.Dit lost het veel voorkomende probleem op van afbeeldingsomkering of kleurverschuiving wanneer operators handgereedschappen of vaste panelen bekijken vanuit niet-perpendiculaire hoeken.
Vereenvoudigde integratie voor microcontrollers: de directe 8-bit MCU parallelle interface (compatibel met de 8080-serie) en de ST7789V-driver IC elimineren de noodzaak voor complexe protocolconverters.Ingenieurs kunnen het rechtstreeks aansluiten op een breed scala aan goedkope microcontrollers (ARM Cortex-M, enz.), waardoor de BOM-kosten en de complexiteit van de firmware aanzienlijk worden verlaagd in vergelijking met alleen SPI- of MIPI-gebaseerde displays.
Bewezen en kosteneffectief touch-input: het geïntegreerde 4-draad Resistive Touch Panel (RTP) biedt een betrouwbare single-touch-input met een000,000-touch levensduur, werkt met een stylus of handschoen,en is immuun voor toevallige aanrakingen van vloeistoffen of puin, een praktische keuze voor veel industriële en medische omgevingen waar capacitieve aanraking ongeschikt kan zijn.
Gebouwd voor langdurige betrouwbaarheid: de module is ontworpen voor duurzaamheid en is onderworpen aan 120 uur aan hoge/lage temperatuur- en luchtvochtigheidstests.De LED-achtergrondverlichting biedt een verstelbare helderheid en een goede uniformiteit, waardoor de prestaties op lange termijn onder verschillende omgevingsverlichtingsomstandigheden worden gewaarborgd.
Ruimte-efficiënte vormfactor: Met een compacte contour van 60,26 mm x 42,72 mm x 3,4 mm en een verbinding via een enkele FPC, maximaliseert het de beschikbare ruimte voor uw kern elektronica,een kritische overweging voor het ontwerp van draagbare en draagbare apparaten.
Ideaal voor het oplossen van interfaceproblemen in:
Industrieel handgereedschap en testapparatuur (Amerikaans/Duitse focus): voor gegevensloggers, multimeters,en draagbare scanners waarbij een duidelijk zicht in fel licht en een betrouwbare handschoencompatibele aanraakinvoer essentieel zijn.
Medische & Wellness Monitoring Devices: Geschikt voor patiëntmonitors, infusiepompen en diagnostische hulpmiddelen die een robuuste, makkelijk te reinigen interface vereisen die betrouwbaar in klinische omgevingen functioneert.
Smart Home Controls & Consumer Electronics: Perfect voor thermostaatinterfaces, toetsenborden op beveiligingspanelen en apparaatdisplays waar een kosteneffectieve, gebruiksvriendelijke touch interface nodig is.
Saef-technologie: uw flexibele beeldschermpartner
Aanpassen aan uw exacte behoeften: Heeft u een touchless versie (RTP) nodig om de kosten te verlagen? Of heeft u een andere touch controller interface nodig?4-inch module voor uw specifieke projectvereisten, versnellen van uw time-to-market.
Ontworpen voor de productie: de module ondergaat een AQL-inspectie volgens MIL-STD-105E niveau II, waardoor een consistente kwaliteit voor uw productielijn wordt verzekerd.Volledige documentatie, met inbegrip van nauwkeurige mechanische tekeningen, pinout definities, en initialisatie code voorbeelden wordt verstrekt om uw PCB lay-out en software ontwikkeling te stroomlijnen.
Betrouwbare levering voor wereldmarkten: Als ISO-gecertificeerde fabrikant zorgt Saef ervoor dat de producten worden gebouwd om aan internationale normen te voldoen,een betrouwbare toeleveringsketen voor OEM's in Noord-Amerika en de Europese Unie.
Technische garantie en volgende stappen
Robuuste kwaliteitsgrondslag: vervaardigd volgens een strikt kwaliteitsmanagementsysteem, met uitgebreide betrouwbaarheidstests die de prestaties onder omgevingsbelasting valideren.
Wij bieden u de technische gegevens die u nodig heeft voor een betrouwbare integratie.
Evalueren voor uw project: We nodigen ingenieurs van ingebedde systemen, productontwerpers en inkoopprofessionals uit om de SF-TC240H-8269B-T te evalueren.Bespreek mogelijkheden voor aanpassingKies Saef voor een displaypartner die bewezen prestaties combineert met de flexibiliteit om aan uw unieke designvisie te voldoen.
Mechanische afmetingen
![]()
![]()
Definitie van pininterface
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LED_K | O | LED-kathode |
| 2 | LED_A | O | LED-anode |
| 3 | GND | Ik... | Ground |
| 4 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 5 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 6 | FMARK | O | De uitgangspin voor het verscheuren van het effect |
| 7 | /CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 8 | Reset | Ik... | Invoersignaal LCM Reset |
| 9 | RS | Ik... | Signal selecteren |
| 10 | /WR | Ik... | Schrijf strobe-signaalinput pin |
| 11 | /RD | Ik... | Lees strobe-signaalinput pin |
| 12 | GND | Ik... | Ground |
| 13 tot 20 | DB7-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 21 | GND | Ik... | Ground |
| 22 | XR | O | Pin van het touchpaneel |
| 23 | YD | O | Pin van het touchpaneel |
| 24 | XL | O | Pin van het touchpaneel |
| 25 | VU | O | Pin van het touchpaneel |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
|
WerkenSpanning |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Inlaatlekkenstroom |
IIL | - Eén.0 | - | 1.0 | μA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=80mA |
| Voedingsstroom | Als | - | 80 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 250 | - | Cd/m2 | Als=80mA |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=80 mA |
| Achterlichtkleur | Wit | |||||
Specificaties voor resistieve aanraakpanelen
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R = 1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 300 | 900 |
FPC-PIN |
||
| X-asweerstand | Ry | 200 | 500 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 100,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
