Productdetails:
|
| Afbeeldingsgrootte: | 1,9 inch (48,26 mm diagonaal) | Resolutie: | 176 (H) × 320 (V) pixels |
|---|---|---|---|
| Technologie: | IPS TFT (Normaal Zwart) | Interface: | Dual-Mode (SPI + 8-bit Parallel 8080) |
| Bestuurder IC: | ST7789P3 (Ondersteunt 262K kleuren) | Helderheid: | 350 cd/m2 (nits) |
| Werktemperatuur: | -20°C tot +70°C (Industriële kwaliteit) | Achtergrondverlichting: | LED, 80mA (typ.) | 40.000 uur levensduur |
| Voeding: | Analoog 2.5V-3.3V | Logica 1.65V-3.3V | NTSC Kleur Gamut:: | 55% (CIE 1931) |
| Aanraakpaneel: | Aanraakpaneel: optioneel (G+F-structuur, I2C, CST816D IC) | Naleving: | REACH- en RoHS-compliant en halogeenvrij |
| Markeren: | 1.9 inch IPS TFT LCD-display,SPI parallel ST7789P3 LCD,TFT-scherm met een resolutie van 176x320 |
||
De SFTO190JY-7267A-CT is een 1,9-inch IPS TFT LCD-module die is ontworpen voor industriële besturingen, medische apparaten en draagbare instrumentatie. Met een ST7789P3-driver en IPS hard-screen technologie biedt hij 178° brede kijkhoeken, een contrastverhouding van 900:1 en een kleurengamma van 55% NTSC – wat zorgt voor betrouwbare zichtbaarheid in extreme omgevingen (-20°C tot +70°C).
Ondersteunt zowel SPI (4-draads) als 8-bit 8080 parallelle interfaces voor naadloze integratie met ARM Cortex-M/R, Raspberry Pi Pico en andere embedded platforms.
Speciale pinnen voor constante stroom backlicht driver (LED+/LED-) verlengen de levensduur tot 40.000 uur (Pagina 8).
(2) Robuuste constructie
Getest door -30°C~80°C opslag, ±8kV ESD-bescherming en 60cm valtests (IEC 60068-2-32 compliant).
Optioneel chemisch geharde afdekglas (≥6H hardheid) met ≥85% lichtdoorlatendheid (Pagina 5).
(3) Precisie optische prestaties
Actief gebied: 22,7 × 42,72 mm | Pixel pitch: 0,1335 mm | RGB verticale streepmatrix.
In de fabriek gekalibreerd witpunt (CIE 1931 x=0,302/y=0,325) voor medische/industriële kleurnauwkeurigheid (Pagina 12).
Vooraf geteste initialisatiecode voor STM32/Arduino platforms (Pagina 18-19).
Mechanische tekeningen, timingdiagrammen en optische testrapporten (BM-7 standaard) beschikbaar.
Optionele multi-touch oplossing (CST816D IC via I²C) met OCA-laminering.
◾ Voldoet aan RoHS (EU 2015/863), REACH SVHC en Halogeen-vrije richtlijnen.
◾ Verpakking voldoet aan de EU 2025/40 recyclebaarheid mandaten (ingangsdatum 2026).
Mechanische afmetingen
Productinformatie
| Kenmerken | Details | Eenheid |
| Schermgrootte (Diagonaal) | 1.9’’ | Inch |
| LCD-type | IPS TFT | - |
| Weergavemodus | Normaal zwart | - |
| Resolutie | 170 RGB(H) x 320(V) | Pixels |
| Kijkrichting | ALLE | - |
| Modulegrootte | 25(B) x 49,33(H) x 2,11(T) | mm |
| Actief gebied | 22,7(B) x 42,72(H) | mm |
| Pixelgrootte | 0,1335(B) x 0,1335(H) | mm |
| Kleurindeling | RGB Vterticale streep | - |
| Interface | SPI/Parallel | - |
| Weergavekleuren | 262K | - |
| Driver IC | ST7789P3 | - |
| Met of zonder aanraakscherm | Zonder | - |
| Bedrijfstemperatuur | -20℃~70℃ | ℃ |
| Opslagtemperatuur | -30℃~80℃ | ℃ |
| Oppervlaktehelderheid | 350 | cd/m2 |
CTP Specificatie
| Categorie | Parameter | Specificatie |
|
Algemeen |
Structuur | Afdekglas + ITO Sensor Film (G+F) |
| Omtrekafmeting | 31,0 (H) x 55,33 (V) x 3,64 (T) mm | |
| Afdekglasversteviging | Chemisch gehard | |
| Oppervlaktehardheid afdekglas | ≥6H (Potloodhardheid) | |
| Lichtdoorlatendheid | ≥85% | |
| Bedrijfstemperatuur | -20℃ ~ +70℃, ≤90% RV | |
| Opslagtemperatuur | -30℃ ~ +80℃, ≤90% RV | |
|
Elektrisch |
Interface | I2C |
| Aanraak-IC | CST816D | |
| Voedingsspanning (VDD) | 2,8V ~ 3,3V | |
| Weerstand host (SDA/SCL) | Configureerbaar op moederbord | |
| Aanraakpunt | Enkele aanraking, multi-touch optioneel | |
| Milieu | Bedrijfsomstandigheden | Aanpasbaar |
|
Oppervlak Eigenschappen |
Oppervlakte-inkt | Transparant type |
| Oppervlaktebehandeling | Aanpasbaar | |
| LCD-TP Laminering | AIR, OCA Bonding Optioneel | |
| Conformiteit | Materiële normen | RoHS & Halogeen-vrij conform |
Absolute maximale waarden
| Item | Symbool | Min. | Max. | Eenheid |
| Logische voedingsspanning | IOVCC | -0,3 | 4,0 | V |
| Analoge voedingsspanning | VCC | -0,3 | 4,6 | V |
| Bedrijfstemperatuur | Top | -20 | 70 | ℃ |
| Opslagtemperatuur | Tst | -30 | 80 | ℃ |
DC-kenmerken
| Item | Symbool | Min. | Typ. | Max. | Eenheid |
| Analoge voedingsspanning | VCC | 2,5 | 2,75 | 3,3 | V |
| Logische voedingsspanning | IOVCC | 1,65 | 1,8 | 3,3 | V |
| Hoge ingangsspanning | VIN | 0,7*IOVCC | - | IOVCC | V |
| Lage ingangsspanning | VIL | GND | - | 0,3*IOVCC | V |
| Hoge uitgangsspanning | VOH | 0,8*IOVCC | - | IOVCC | V |
| Lage uitgangsspanning | VOL | GND | - | 0,2*IOVCC | V |
| Ingangsstroom | IIN | - | 20 | - | mA |
Backlight kenmerk
| Item | Symbool | Min. | Typ. | Max. | Eenheid |
| Voorwaartse spanning | VF | - | 3,2 | - | V |
| Voorwaartse stroom | IF | - | 80 | - | mA |
| Stroomverbruik | Pd | - | 256 | - | mW |
| LED Levensduur (25 ºC) | - | 30000 | 40000 | - | Uren |
Pinnen Definities
| Pin.Nr | Symbool | Beschrijving | |||||||||
| 1 | GND | Aarde | |||||||||
| 2 | VCC | Voeding voor analoog | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | RESET | LCM Reset pin | |||||||||
| 6 | CS | Chip select pin (“Laag” inschakelen) | |||||||||
| 7 | DC/SCL | Seriële klokpin. | |||||||||
| 8 | WR/RS | Register select pin. | |||||||||
| 9 | RD | Lees inschakelen in 8080 MCU parallelle interface. | |||||||||
| 10 | SDA | SPI interface input/output pin | |||||||||
| 11-18 | DB0-DB7 | MCU parallelle interface databus. | |||||||||
| 19 | SDO | SPI interface output pin. | |||||||||
| 20 | LED+ | Backlit anode | |||||||||
| 21-24 | LED- | Backlit kathode | |||||||||
| 25 | GND | Aarde | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | Aarde |

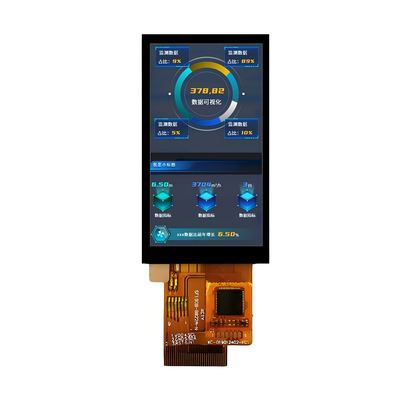

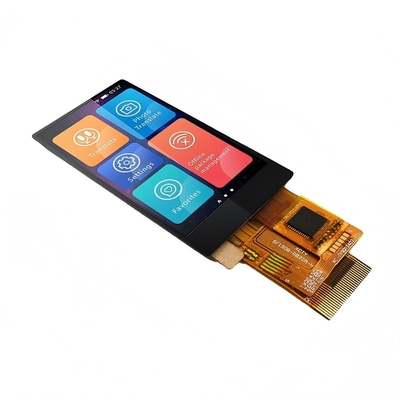

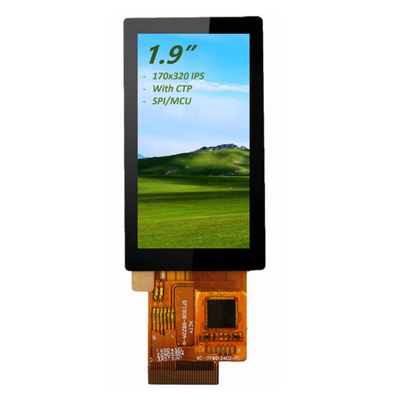

Productafbeelding
![]()
![]()
