Productdetails:
|
Schermgrootte: | 23,8-inch diagonaal | Resolutie: | 1920×1080 Pixels (RGB-streep) |
---|---|---|---|
Helderheid: | 350 Cd/m2 | Interface: | LVDS (2-poorts, 8-bit) |
Kleurbereik: | 72% NTSC | Kleurdiepte: | 16,7 miljoen kleuren (6-bit Hi-FRC) |
Uit welke hoeken?: | Grote kijkhoek (lage reflectie) | Opbergtemperatuur: | 0°C aan +50°C |
Operatieve temperatuur.: | -20°C tot +60°C | Stroomvoorziening: | 5 V gelijkstroom (4.5 V ∼5.5 V) |
Aanraaktechnologie: | Capacitatief aanraakpaneel | Levensduur van achterlicht: | 50,000 uur (LED, @25°C) |
Hardheid van het oppervlak: | ≥6H (Anti-reflectie, Haze 10%) | Contrastverhouding: | 8001 (typisch) |
IC Opties: | EETI, EXC3189 | Omgevingsbestendigheid: | Functioneel in Mist/Oppervlaktewater |
Naleving: | RoHS, REACH, halogeenvrij, ISO 9001/14001 (EU/VS gecertificeerd) | ||
Markeren: | EU/VS-gecertificeerd Industrieel LCD-scherm,350 cd/m2 Industrieel LCD-scherm,23 |
Ultrabetrouwbare 23,8" FHD TFT LCD voor veeleisende EU/VS toepassingen
De SFTO2380HY-7253ACT is een hoogwaardige 23,8 inch TFT LCD-module ontworpen voor industrieel en commercieel gebruik in Noord-Amerika en Europa.LVDS-interface, en een uitgebreid werktemperatuurbereik (0 °C tot +50 °C), levert dit scherm uitzonderlijke helderheid en betrouwbaarheid in harde omgevingen zoals fabrieken, medische voorzieningen en buitenkiosken.Gecertificeerd volgens RoHSDe Europese Commissie heeft in de loop van de afgelopen vijf jaar een rapport gepubliceerd over de toepassing van de EU-normen voor de bescherming van de gezondheid en de gezondheid bij de verwerking van afvalstoffen.
Industriële duurzaamheid: De anti-glare harde coating (6H-oppervlak) is bestand tegen krassen, chemicaliën en vocht.
High-Speed LVDS-interface: Dual-port LVDS (2x8-bit) zorgt voor naadloze gegevensoverdracht voor real-time besturingssystemen.
50,000-uur LED-achterlicht: energiezuinig ontwerp met ondersteuning voor PWM-dimming, waardoor het stroomverbruik met 30% wordt verminderd in vergelijking met CCFL.
Capacitive Touch Ready: optioneel EXC3189 touch IC ondersteunt handschoen/nat oppervlak operatie (I2C/USB interface).
Grote temperatuur: betrouwbare prestaties van vriespunt (0°C) tot industriële omgevingen met hoge temperaturen (+50°C).
Optische prestaties: helderheid van 300 cd/m2, 16,7M kleuren en laagreflectietechnologie voor leesbaarheid door zonlicht.
Robuuste constructie: Slank profiel van 8,2 mm, getest op trillingen/druppels (60 cm hoogte) en ESD-beschermd (±15kV lucht/±8kV contactontlading).
Eenvoudige integratie: 5V gelijkstroomtoevoer, I2C-instelbare VCOM en plug-and-play LVDS-connector (Starconn 300B30-0000RA-M4).
Gecertificeerde betrouwbaarheid: 120 uur thermische cyclus (-10°C+60°C), vochtigheidstests (90% RH) en halogeenvrije materialen.
Industriële besturingspanelen (automatisering, robotica)
Medische diagnostische apparatuur
Digitaal borden & openbare informatie displays
POS/retail terminals
Vervoersinformatiesystemen
De SFTO2380HY-7253ACT wordt geproduceerd door Saef Technology (Shenzhen) en combineert militaire veerkracht met geavanceerde displaytechnologie.,NVIDIA Jetson, en industriële pc's, terwijl de naleving van RoHS/REACH de importbelemmeringen voor Duitsland, Frankrijk, het Verenigd Koninkrijk en de VS wegneemt.Deze module is geoptimaliseerd voor 24/7 werking in de strenge EMC- en FCC-gereguleerde omgevingen van Europa en Noord-Amerika..
Externe afmetingen
Specificatie
Parameter | Specificatie | Eenheid |
Actief gebied | 527.04 ((H) × 296.46 ((V) | MM |
Aantal pixels | 1920 ((H) ×1080 ((V) | pixels |
Pixel pitch | 0.2745*0.2745 | MM |
Pixel-arrangement | RGB Verticale streep | |
BLAU Helderheid | 350 | Cd/m2 |
Kleuren weergeven | 16.7M | Kleuren |
Afbeeldingsmodus | Transmisieve modus, normaal zwart | |
Dimensionele contour |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
mm |
Oppervlaktebehandeling | Anti-Glare, Hardcoating ((3H) | |
Achterlicht | 1-LED-verlichtingsbalktype | Pc. |
Interface pin definitie
Pinnetje | Symbool | Beschrijving |
1 | RO(0) N | Vreemd LVDS-signaal. |
2 | RO(0) P | LVDS-signaal + |
3 | RO(1) N | Vreemd LVDS-signaal. |
4 | RO(1) P | LVDS-signaal + |
5 | RO(2) N | Vreemd LVDS-signaal. |
6 | RO(2) P | LVDS-signaal + |
7 | GND | Ground |
8 | ROCLK- | LVDS-klok. |
9 | ROCLK+ | LVDS-klok + |
10 | RO(3) N | Vreemd LVDS-signaal. |
11 | RO(3) P | LVDS-signaal + |
12 | RE(0) N | Zelfs LVDS-signaal... |
13 | RE(0) P | Zelfs LVDS-signaal+ |
14 | GND | Ground |
15 | RE(1) N | Zelfs LVDS-signaal... |
16 | RE(1) P | Zelfs LVDS-signaal+ |
17 | GND | Ground |
18 | RE(2) N | Zelfs LVDS-signaal... |
19 | RE(2) P | Zelfs LVDS-signaal+ |
20 | Ik herinner me... | Zelfs de LVDS-klok... |
21 | RECLK+ | Zelfs LVDS Clock + |
22 | RE(3) N | Zelfs de LVDS-klok... |
23 | RE(3) P | Zelfs LVDS Clock + |
24 | GND | Ground |
25 | WP | Schrijf beschermen (hoog: schrijven activeren, laag of open: schrijven uitschakelen) |
26 | SCL | I2C-seriële klok (voor het instellen van VCOM) |
27 | SDA | I2C-seriële klok (voor het instellen van VCOM) |
28 | 5V | Gelijkstroomvoorziening |
29 | 5V | Gelijkstroomvoorziening |
30 | 5V | Gelijkstroomvoorziening |
Absolute maximale ratings
Parameter |
Symbool |
- Min. |
Max, ik ben er klaar voor. |
Eenheid |
Spanning van de voedingsbron |
V DD |
-Nee.3 |
6 |
V |
Logische voedingsspanning |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
Werktemperatuur |
TOP |
0 |
50 |
°C |
Bergingstemperatuur |
T ST |
- 20 |
60 |
°C |
Achterlichtkenmerken
Parameter |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
|
LED-lichtbalk Inputspanning perInvoerspeld |
VPIN |
- |
55.2 |
- |
V |
LED-lichtbalk Invoerstroom perInvoerspeld |
IPIN-nummer |
- |
60 |
- |
MA |
LED-energieverbruik |
P BL |
- |
13.2 |
- |
W |
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
LED-levensduur |
|
|
50000 |
|
Uren |
CTP-specificatie
Categorie |
Parameter |
Specificatie |
Algemeen |
Structuur |
Dekselglas + ITO-sensorglas |
|
Versterking van de lens |
Lichamelijk versterkt |
|
Duraliteit van de oppervlakte van de lens |
≥ 6H (hardheid van potlood) |
|
Lichtdoorstraling |
≥ 85% |
|
Operatietemperatuur |
-10°C ~ +60°C, ≤85% RH |
|
Bergingstemperatuur |
-20°C ~ +70°C, ≤ 85% RH |
Elektrische apparatuur |
Interface |
IIC / USB optioneel |
|
Aanraak-IC |
De in punt 1 bedoelde categorieën mogen niet worden gebruikt. |
|
Voltage van de voedingsbron (VDD) |
IIC:3.3V USB: 5V |
|
Host Resistance (SDA/SCL) |
Configureerbaar op het hoofdbord |
Milieu |
Werkomstandigheden |
Functioneel in mist/ oppervlaktewater/Glove |
Oppervlakte eigenschappen |
Oppervlaktinkt |
Anti-UV |
|
Oppervlaktebehandeling |
Anti-glare (Haze: 3%) |
|
Laminatie met LCD-TP |
OCR (optisch helder hars) |
Naleving |
Materiële normen |
RoHS- en halogeenvrij |

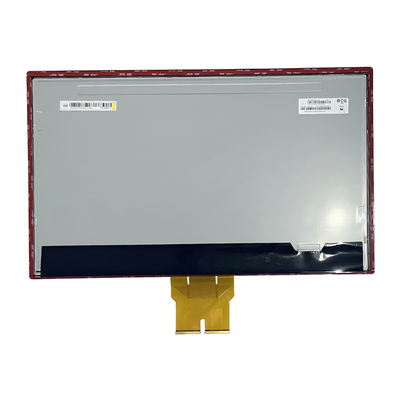

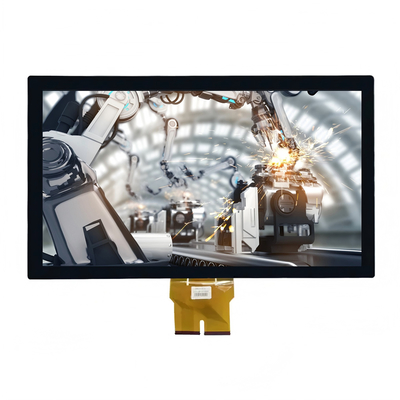

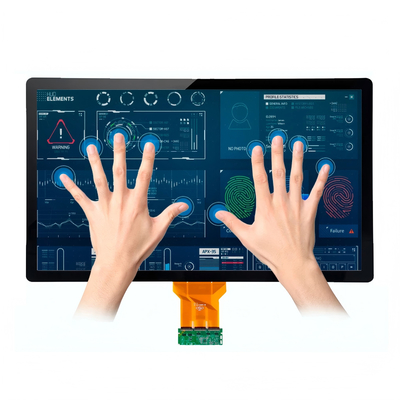

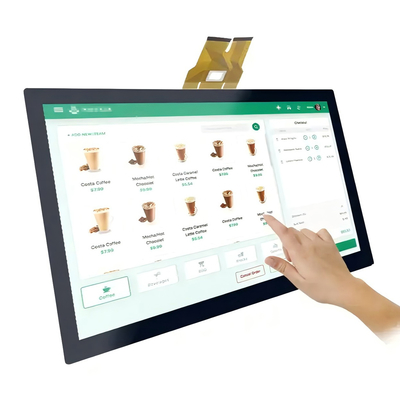

Productbeeld
