Productdetails:
|
| Modelnummer: | SFTO560SH-7316AN | Schermgrootte: | 50,6 inch diagonaal |
|---|---|---|---|
| Resolutie: | 640×480 pixels (RGB streep) | Helderheid: | 250 cd/m2 |
| Operatieve temperatuur.: | -20°C tot +70°C | Technologie: | TN TFT, Transmisief |
| Interface: | 24-bits Digitaal RGB | Achtergrondverlichting: | 15 LED's, |
| Zichtrichting: | 12 uur optimaal. | Optische prestaties: | 51,2% NTSC |
| Voeding: | 3,3V Logica + Dubbele Spanning Aansturing | Naleving: | REACH- en RoHS-conform |
| Markeren: | TFT LCD-schermmodule,640x480 Industrieel Scherm,5 |
||
High-Performance 5,6" TFT LCD voor industriële toepassingen
De SFTO560SH-7316AN levert robuuste betrouwbaarheid voor missiesystemen.
Belangrijkste technische voordelen
✅ Betere zichtbaarheid
Resolutie 640x480 met anti-glare polarisator
250 cd/m2 hoge helderheid voor leesbaarheid in zonlicht
5001:1 contrastverhouding bij optimale weergave om 12 uur
✅ Industriële duurzaamheid
Werkt bij extreme temperaturen (-20°C ~ +70°C)
Stopt met 100G mechanische schokken (6 ms duur)
IP50-equivalente stofbescherming via een afgesloten constructie
✅ Ontworpen voor stabiliteit
24-bits RGB-interface met DE/HV-synchronisatiemodi
De in punt 3.4.1 vermelde systemen moeten in overeenstemming zijn met de voorschriften van punt 3.4.1.
Regeling van de scanningrichting (L/R, U/D-pinnen) voor flexibele montage
Gecertificeerde betrouwbaarheid
Passend voor strenge milieutests volgens internationale normen:
96 uur hoge temperatuur (70°C) en luchtvochtigheid (50°C/90% RH)
20 cycli thermische schok (-30°C/80°C)
ESD-bescherming: ±8kV (lucht), ±4kV (contact)
Wereldwijde naleving
RoHS 2011/65/EU en REACH SVHC-conform
Verpakking voldoet aan Richtlijn 94/62/EG
Pb-vrije soldeer compatibel (Sn96.3-Ag3.3-Cu0.4)
Toepassingen
Industriële automatisering: HMI-panelen, PLC-interfaces
Medische hulpmiddelen: patiëntenmonitors, draagbare diagnostiek
Vervoerssystemen: Treinbesturingsdisplays, avionics
Testapparatuur: veldmetingsinstrumenten, handheld scanners
Aanpassing aanvragen
Contactsales2@saef.com.cnvoor IP65-verzegelde versies, capacitieve touch-opties of aangepaste bezelontwerpen.
Specificaties
| Kenmerken | Detail |
| Afbeeldingsgrootte (diagonaal) | 5.6 |
| LCD-type | TN TFT |
| Afbeeldingsmodus | Transmisief / normaal wit |
| Resolutie | 640 RGB x 480 |
| Bekijk richting | 12 uur |
| Inversie richting van de grijze schaal | 6 uur |
| Moduleconstructie | 126.5 ((H) x 100 ((V) x 5.7 ((T) (Nota1)) |
| Actief gebied | 112.896 ((H) x84.672 ((V) |
| Pixelgrootte | 58.8 maal 3 x 176.4 |
| Pixel-arrangement | RGB |
| Oppervlaktebehandeling met polarisatoren | Anti-glare |
| Bestuurder IC | ILI6192A-01&ILI5481A |
| Kleuren weergeven | 16.7M |
| Interface | 24 bits-RGB-interface |
| Met of zonder aanraakpaneel | Zonder |
| Werktemperatuur | - 20~70 |
| Bergingstemperatuur | -30~80 |
| Gewicht | 100 |
Optische kenmerken
| Posten | Symbool | Voorwaarde | Specificatie | Eenheid | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | |||||
|
Luminans aan TFT (indien = 20mA/LED) |
Lv |
Normaal gesproken. kijkhoek θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
| Contrastverhouding (zie 6.3) | CR | 600 | 1000 | - | |||
|
Reactietijd (zie 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| Wit | XW | 0.25 | 0.30 | 0.35 | |||
| YW. | 0.26 | 0.31 | 0.36 | ||||
|
Zienhoek (zie 6.4) |
horizontaal | θX+ |
Centrum CR≥10 |
60 | 70 | - |
Deg. |
| θX- | 60 | 70 | - | ||||
| Verticaal | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC-verhouding ((Gamut) | - | 51.2 | - | % | |||
Achterlichtkenmerken
| Posten | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Achterlichtspanning | VLED | Ta=25 oC, IF=20mA/LED | - | 9.3 | - | V |
| Achterlichtstroom | ILED | Ta=25 oC, VF=3,1 V/LED | - | 100 | - | mA |
| Energieverlies | PD | - | 930 | - | mW | |
| Uniformiteit | Gemiddeld | 75 | 80 | - | % | |
| Levensduur van de LED ((25°C) | - | 20000 | 30000 | - | Uren | |
| Aandrijving | Constante stroom | |||||
| LED-configuratie | 15 witte LED's ((3 LED's in één string en 5 groepen parallel) | |||||
Externe afmetingen
![]()
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| 1 | VLED+ | P | Vermogen voor LED-achterlichtanode |
| 2 | VLED+ | P | Vermogen voor LED-achterlichtanode |
| 3 | VLED- | P | Vermogen voor LED-achterlichtkatode |
| 4 | VLED- | P | Vermogen voor LED-achterlichtkatode |
| 5 | GND | P | Krachtgrond |
| 6 | VCOM | Ik... | VCOM-invoer |
| 7 | VCC | P | stroomvoorziening voor digitale schakelingen |
| 8 | Modus | Ik... | Controle van de DE- of HV-modus |
| 9 | DE | Ik... | Gegevens mogelijk maken |
| 10 | VS | Ik... | Vsync-signaalinvoer |
| 11 | HS | Ik... | Hsync signaalinvoer |
| 12 | B7 | Ik... | Blauwe gegevensinvoer (MSB) |
| 13 | B6 | Ik... | Blauwe gegevensinvoer |
| 14 | B5 | Ik... | Blauwe gegevensinvoer |
| 15 | B4 | Ik... | Blauwe gegevensinvoer |
| 16 | B3 | Ik... | Blauwe gegevensinvoer |
| 17 | B2 | Ik... | Blauwe gegevensinvoer |
| 18 | B1 | Ik... | Blauwe gegevensinvoer |
| 19 | B0 | Ik... | Blauwe gegevensinvoer (LSB) |
| 20 | G7 | Ik... | Groene gegevensinvoer (MSB) |
| 21 | G6 | Ik... | Groene gegevensinvoer |
| 22 | G5 | Ik... | Groene gegevensinvoer |
| 23 | G4 | Ik... | Groene gegevensinvoer |
| 24 | G3 | Ik... | Groene gegevensinvoer |
| 25 | G2 | Ik... | Groene gegevensinvoer |
| 26 | G1 | Ik... | Groene gegevensinvoer |
| 27 | G0 | Ik... | Groene gegevensinvoer (LSB) |
| 28 | R7 | Ik... | Rode gegevensinvoer (MSB) |
| 29 | R6 | Ik... | Invoer van rode gegevens |
| 30 | R5 | Ik... | Invoer van rode gegevens |
| 31 | R4 | Ik... | Invoer van rode gegevens |
| 32 | R3 | Ik... | Invoer van rode gegevens |
| 33 | R2 | Ik... | Invoer van rode gegevens |
| 34 | R1 | Ik... | Invoer van rode gegevens |
| 35 | R0 | Ik... | Rode gegevensinvoer (LSB) |
| 36 | GND | P | Krachtgrond |
| 37 | DCLK | Ik... | Voorbeeldklok |
| 38 | GND | P | Krachtgrond |
| 39 | L/R | Ik... | Selecteer van links naar rechts scanderichting |
| 40 | U/D | Ik... | Selecteer opwaartse of neerwaartse scanrichting |
| 41 | VGH | Ik... | Positief vermogen voor de scanner |
| 42 | VGL | Ik... | Negatieve stroom voor de scan driver |
| 43 | AVDD | P | Stroomvoorziening voor analoge schakelingen |
| 44 | Reset | Ik... | Herstellen |
| 45 | POL | O | Polariteitskeuze voor het lijnomkeringstestsignaal |
| 46 | VCOM | Ik... | VCOM-invoer |
| 47 | NC | - | Geen aansluiting |
| 48 | NC | - | Geen aansluiting |
| 49 | NC | - | Geen aansluiting |
| 50 | NC | - | Geen aansluiting |

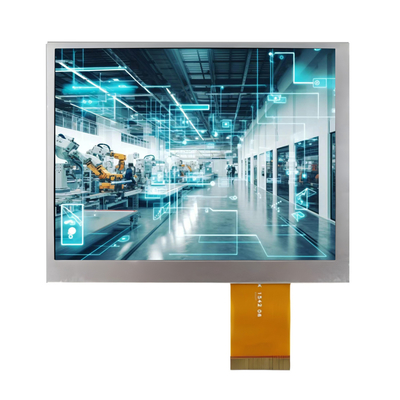

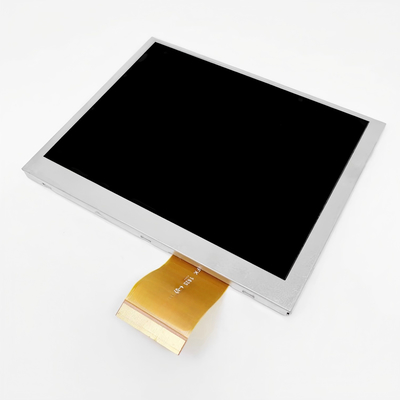

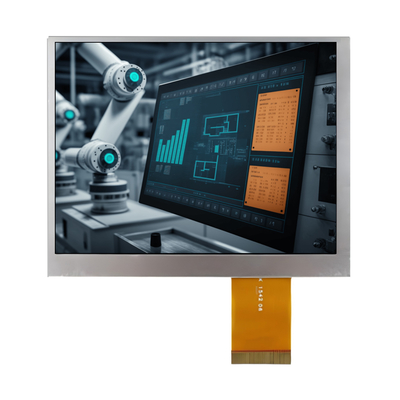

Productbeeld
![]()
![]()
