Productdetails:
|
| Producten: | 2,8 duim TFT LCD | Resolutie: | 480 x 640 ((VGA) |
|---|---|---|---|
| Kleur: | 262K | Display-type: | IPS TFT-LCD |
| Interface: | RGB | kijkhoek: | 80°/80°/80°/80° (L/R/U/D) |
| Bestuurder IC: | ST7701S | Leesbaarheid door zonlicht: | - Ja, dat klopt. |
| Oppervlakteverlichting: | 1000 cd/m2 (nits) | Toepassing: | Industriële HMI's, buitenapparatuur |
| Levensduur van achterlicht: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | TFT-LCD-scherm met zicht op zonlicht,480x640 industriële display module,TFT-LCD-scherm van 1000 nits |
||
| Posten | Specificatie | Eenheid |
| Schermgrootte | 2.8 inch | Diagonale |
| Aantal pixels | 480RGB ((H) x640 ((V) | Pixels |
| Afbeeldingsgebied | 43.2 ((H) x57.6 ((V) | mm |
| Pixel pitch | 0.09(H) x0.09(V) | mm |
| Uitlegdimensie | 46.2x65.2x2.3±0.2 | mm |
| Pixel-arrangement | RGB verticale strook | ―― |
| Afbeeldingsmodus | Normaal zwart | ―― |
| Zichtrichting (oog) | Alle | ―― |
| Kleur weergeven | 262K | ―― |
| Lichtsterkte ((cd/m2) | 1100 | Niet |
| Contrastverhouding | 1200:1 | ―― |
| Interface | RGB | |
| Achterlicht | LED-zijnlichttype | ―― |
| Rijden IC | ST7701S | |
| Operatietemperatuur | - 20 tot 70 | °C |
| Bergingstemperatuur | -30 tot 80 | °C |
Het High Brightness 1000nits 2,8-inch TFT LCD-scherm is de ultieme oplossing voor professionals die op zoek zijn naar een krachtig, veelzijdig en hoogwaardig scherm.Verhoog uw apparaten met een ongeëvenaarde helderheid en helderheid, en voorzien in een verscheidenheid aan toepassingen, van industrie tot consumentenelektronica.
Externe afmetingen
Interface pin definitie
| Pin nr. | Symbool | Functie |
| 1 | LEDA | LED-achterlicht ((Kathode) |
| 2 | LEDK | LED-achterlicht ((Kathode) |
| 3 | GND | Ground |
| 4 | VDD | Stroomvoorziening: 2,8 tot 3,3 V. |
| 5 | GND | Ground |
| 6 | Reset | Reset ingang. |
| 7 | GND | Ground |
| 8 tot 25 | DB17~DB0 | RGB blauwe gegevensinvoer |
| 26 | GND | Ground |
| 27 | SDA | SPI-interface-klok |
| 28 | SCL | SPI-interface-klok |
| 29 | CS | Chip selecteer input pin |
| 30 | HSYNC | Lijnsynchronisatie signaal voor RGB-interface werking |
| 31 | HSYNC | Frame synchronisatie signaal voor RGB-interface werking |
| 32 | PCLK | Puntkloksignaal voor de werking van de RGB-interface |
| 33 | DE | Gegevenssignalen voor de werking van de RGB-interface |
| 34 | GND | Ground |
Elektrische kenmerken
| Posten | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Analoog voedingsspanning | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale voedingsspanning | VDDI | - | - | - | |
| Invoersignaal Spanning | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Achtergrondverlichtingseenheid (GND=0V)
| Posten | Symbool | Min. | Type | Maximaal | Eenheid |
| LED-stroom | II. | - | 45 | 60 | mA |
| LED-spanning | VL | - | 11.2 | 13.6 | V |
| Levensduur van de LED in bedrijf | Hrs. | 40000 | - | - | Uur |
Optische specificaties
| Posten | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
| Witte helderheid (midden) | Lv |
Θ=0 Normaal Bekijken Hoek IBL=80mA |
1000 | 1100 | - Dat is... | cd/m2 | |
| Reactietijd | Tr+Tf | - Dat is... | 35 | 40 | ms | ||
| Contrastverhouding | CR | 900 | 1200 | - Dat is... | - Dat is... | ||
|
Kleur Chromaticiteit (CIE1931) |
wit |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Zienhoek |
Hor |
L |
CR≥10 |
- Dat is... | 80 | - Dat is... | |
| ΘR | - Dat is... | 80 | - Dat is... | ||||
|
Ver |
De | - Dat is... | 80 | - Dat is... | |||
| Het | - Dat is... | 80 | - Dat is... | ||||
| Uniformiteit van de helderheid | Gemiddeld | Θ=0 | 80 | 90 | - Dat is... | % | |
| Kleurbereik | NTSC | Θ=0 | 65 | 70 | - Dat is... | % | |

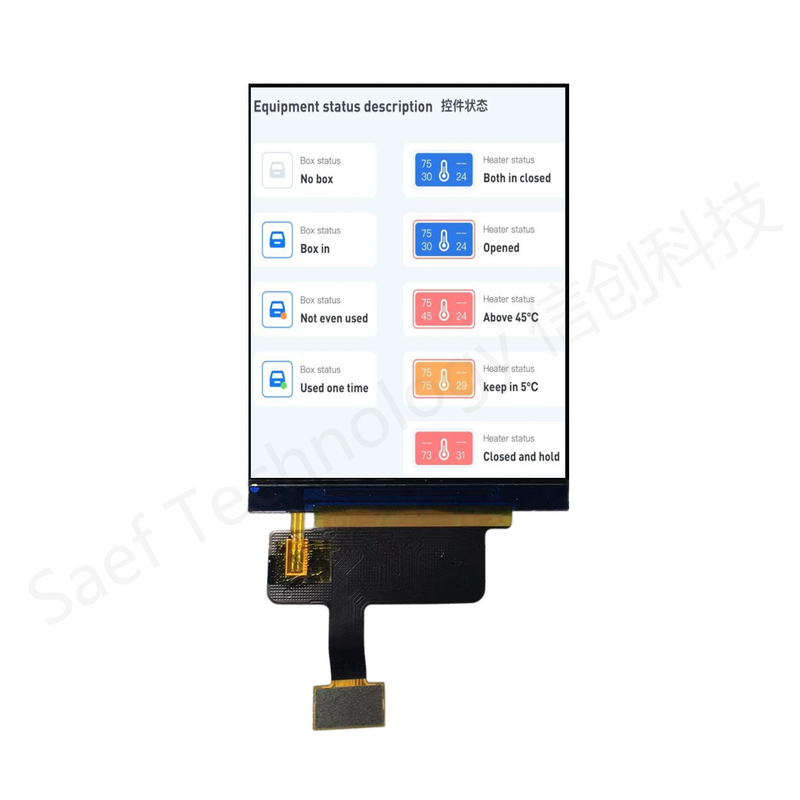

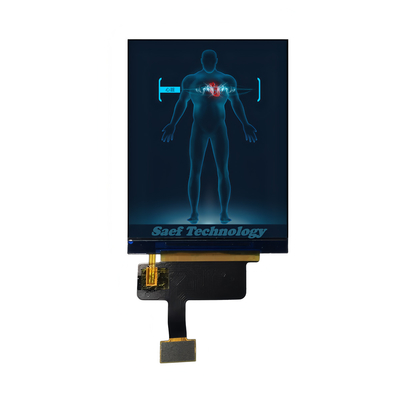

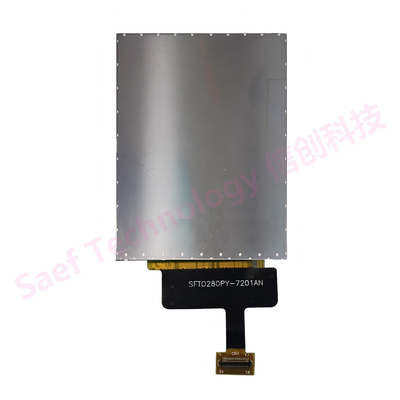

Productbeeld
