Productdetails:
|
| Producten: | 2.0" TFT-LCD | Displaytechnologie: | IPS, alle gezichtshoeken |
|---|---|---|---|
| Resolutie: | 240x320 punten | Interface: | 8 bit Parallel |
| Pinnummer: | 22 pinnen | Verbinding: | ZIF (aanpasbaar) |
| Oppervlaktehelderheid: | 400 Cd/m2 | Operatieve temperatuur.: | -20°C tot +70°C |
| Contrastverhouding: | 800 : 1 | Kleur: | 262K |
| Garantie: | 1 jaar | Naleving: | REACH- en RoHS-conform |
| Markeren: | 240x320 tft lcd-displaymodule,TFT-LCD-displaymodule van 400 nits,IoT-apparaten TFT-LCD-displaymodule |
||
Over dit product 2 inch IPS TFT LCD display: SFTO200JY-7251AN
Verbeter je IoT-projecten met onze state-of-the-art IPS TFT-LCD-displaymodule.Dit compacte scherm heeft een resolutie van 240x320 pixels, met prachtige beelden en levendige kleuren die je ideeën tot leven brengen.
Belangrijkste kenmerken en voordelen:
Toepassingen:
Waarom onze Display-module kiezen?
Ons 2-inch IPS TFT-LCD-display is gebouwd voor prestaties, duurzaamheid en flexibiliteit.Gebruik de kracht van uitzonderlijke visuele helderheid en veelzijdigheid van het ontwerp om de gebruikersinteractie in uw IoT-toepassingen te verbeterenMet zijn betrouwbare functies en gebruiksvriendelijke integratie kunt u zich richten op wat het belangrijkst is: uw innovatieve ideeën op de markt brengen.
Bestel vandaag nog de jouwe!
Bestel vandaag nog de 2-inch IPS High Brightness TFT-LCD Display Module en ervaar de perfecte mix van kwaliteit, prestaties,en betaalbaarheidNu verkrijgbaar voor verzending in de VS!
Productspecificatie
| Posten | Specificatie |
| Afbeeldingsmodus | Normaal zwart, doorgevoerd. |
| Zichtrichting | Alle |
| Kleuren | 262K |
| Rijden IC | ST7789P3 |
| Interface type | 4Wire SPI |
| Dimensionele contouren | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD Actief gebied LCD | 30.60 ((W) x 40.80 ((H) |
| Resolutie | 240 RGB ((H) x 320 ((V) |
| Pixel Pitch | 0.1275 ((W) x 0.1275 ((H) |
| Oppervlakte Brightnes | 400 nitten |
Mechanische afmetingen
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Posten | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
60 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
30000 | 40000 |
- Dat is... |
Uren |
Interface pin definitie
|
Pin. Nee. |
Symbool | Beschrijving |
| 1 | LED+ | Anode van achtergrondlicht |
| 2 | LED's | Katode van achterlicht |
| 3-4 | NC | |
| 5 | IOVCC | Stroomvoorziening voor het interfacesysteem ((1.8V-3.3V) |
| 6 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 7-14 | DB7-DB0 | Parallelle data-invoer/uitvoer. |
| 15 | RD |
Lezen in 8080 MCU parallelle interface. |
|
16 |
WR |
Schrijf in parallel interface. Toon gegevens/opdracht selectie pin in 4-lijn serieel interface. |
|
17 |
RS |
Register selecteer pin RS= ¥ 1 ¥: Gegevens weergeven. RS = ¥0 ¥: commandogegevens. |
| 18 | CS |
Chip selecteer pin (LoSw) |
| 19 | TE | Het signaal van het scheuren van het geheugen wordt gebruikt om MCU te synchroniseren met het geheugen van het frame |
| 20 | Reset | LCM Reset pin |
| 21 | SDA | Invoer/uitvoer van seriële gegevens. |
| 22 | GND | Ground |
Optische kenmerken
| Posten | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
|
Overdraagbaarheid (zonder polarisator) |
T(%) |
- |
- |
(4.50) |
- |
% |
|
Transmittantie (met Polarisator) |
T(%) |
- |
- |
( > punt 12.20) |
- |
% |
| Contrastverhouding | CR |
Θ=0 Normaal zicht hoek |
640 | 800 |
- |
- |
| Reactietijd | TR +TF |
- |
30 | 40 |
msec |
|
| Kleurbereik | S(%) | 54 | 60 |
- |
% |

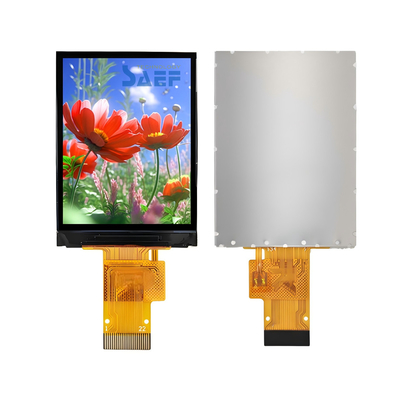

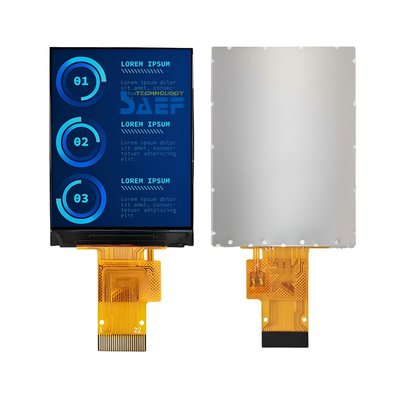

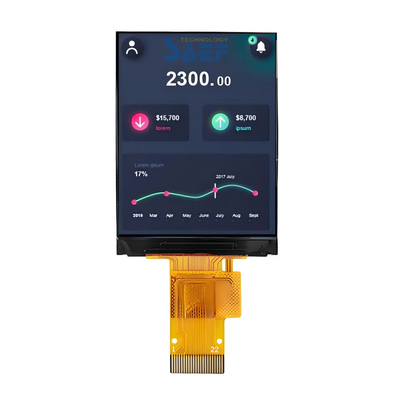

Productbeeld
Meer opties: SPI-interface (model:(bijvoorbeeld SFTO200JY-7250AN)
