Productdetails:
|
| Producten: | 1.77 inch TFT LCD | Resolutie: | 128 x 160 pixels |
|---|---|---|---|
| aanraakscherm: | Zonder | Zichtrichting: | 12 uur. |
| Interface: | SPI 4 lijnen | Pinnummer: | 14 |
| Verbinding: | Plug-in | Oppervlaktehelderheid: | 300 cd/m2 (aanpasbaar) |
| Bestuurder IC: | ST7735 | LED-levensduur: | 40,000 uur |
| Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | TFT-LCD-scherm met laag vermogen,De Vertoning van 1,77 Duimtft lcd |
||
Over dit item: 1,77 inch TFT LCD display SFTO177JY-7189AN
Upgrade je apparaten met het 1,77 inch TFT LCD-scherm van Shenzhen Saef Technology, een toonaangevende TFT-schermfabrikant.Dit TFT-scherm met hoge resolutie is perfect voor een breed scala aan toepassingen., van draagbare apparaten tot consumentenelektronica en IoT-displayoplossingen.
Belangrijkste kenmerken
Toepassingen
IoT-oplossingen:Onze schermen met een laag stroomverbruik zijn perfect voor aangesloten apparaten en zorgen voor langdurige prestaties en betrouwbaarheid.
Industrieel gebruik:Onze displays zijn aanpasbaar en zijn gebouwd om te weerstaan aan zware omstandigheden.
Waarom Shenzhen Saef Technology kiezen?
Als betrouwbare TFT-displayfabrikant, zijn we toegewijd aan het leveren van hoogwaardige producten die voldoen aan de behoeften van onze wereldwijde klanten.77 inch TFT LCD-scherm is ontworpen met precisie en ontworpen voor prestaties, waardoor het de perfecte keuze is voor uw volgende project.
Ontdek ons volledige assortiment
Naast het 1,77-inch scherm bieden wij een breed scala aan TFT-LCD-schermen, OLED-modules en aangepaste schermoplossingen aan om aan uw unieke vereisten te voldoen.Bezoek onze website om meer te weten te komen over onze producten en diensten.
Neem vandaag nog contact met ons op!
Of u nu een standaardproduct of een op maat gemaakte oplossing nodig heeft, ons team is klaar om u te helpen.
Shenzhen Saef Technology Ltd.Uw betrouwbare partner in displayinnovatie.
Kenmerken
| Posten | Specificatie |
| Afbeeldingsmodus | Normaal zwart, doorgevoerd. |
| Zichtrichting | 12 uur. |
| Kleuren | 262K |
| Rijden IC | ST7735 |
| Interface type | 4 Lijn SPI |
| Dimensionele contouren | 34.00(W) x 42.94(H) x 2.28(T) mm |
| LCD-actief gebied | 28.032 ((W) x 35.04 ((H) mm |
| Resolutie | 128 RGB ((H) x 160 ((V) pixels |
| Pixel Pitch | 0.219 ((W) x 0.219 ((H) mm |
Ontwerp van de lijn
Interface pin beschrijving
|
Pin. Nee. |
Symbool | Beschrijving |
| 1 | NC | Geen verbinding. |
| 2 | GND | Ground |
| 3 | LEDK | Katode van achterlicht |
| 4 | LEDA | Anode van achterlicht (3.0V-3.4V) |
| 5 | GND | Ground |
| 6 | Reset | LCM Reset pin |
|
7 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 8 | SDA | Invoer/uitvoer van seriële gegevens. |
| 9 | SCL | Een serie-klokpen. |
| 10 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 11 | IOVCC | Stroomvoorziening voor het interfacesysteem ((1.8V-3.3V) |
| 12 | CS |
Chip selecteer pin ((Low ) |
| 13 | GND | Ground |
| 14 | NC | Geen verbinding. |
Schematisch diagram
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Posten | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
80 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |
Optische kenmerken
| Posten | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Reactietijd | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Contrastverhouding | CR | θ = 0° | 200 | 300 |
- |
|
|
Zienhoek |
Hoogte | CR ¥10 | 40 | 45 | - |
Deg. |
| Onderkant | CR ¥10 | 15 | 20 | - | ||
| Links | CR ¥10 | 40 | 45 | - | ||
| Dat klopt. | CR ¥10 | 40 | 45 | - | ||
|
CF-kleur chromaticiteit (CIE)
|
Wx |
θ = 0° |
-Nee.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| Ry | 0.329 | |||||
| Gx | 0.299 | |||||
| Gezondheid | 0.567 | |||||
| Bx | 0.143 | |||||
| Door | 0.111 | |||||
| Kruispraat | ct | 2% | ||||
| Overdraagbaarheid | Trans | 6.21% | 60,9% |
- |

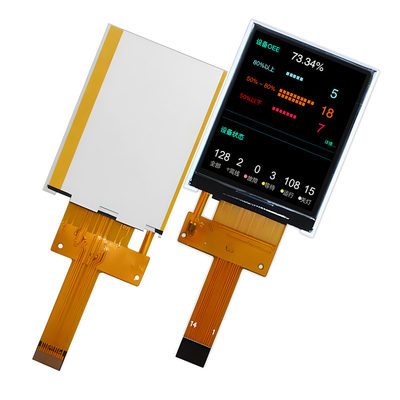

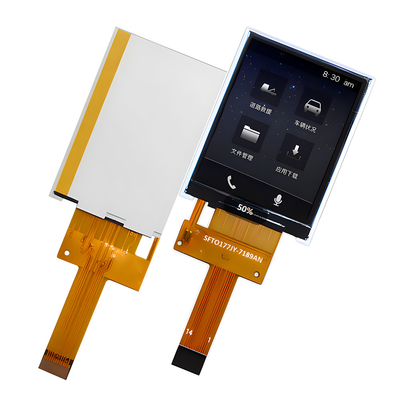

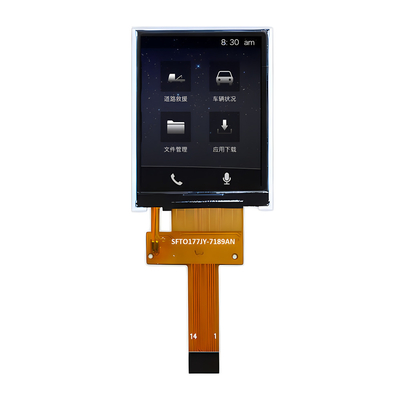

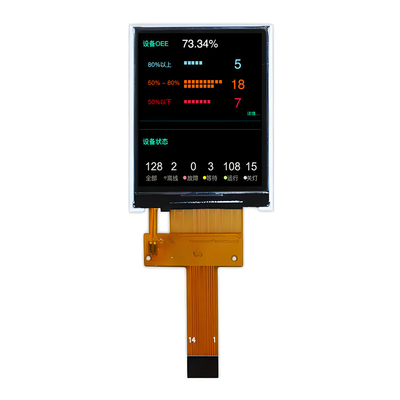

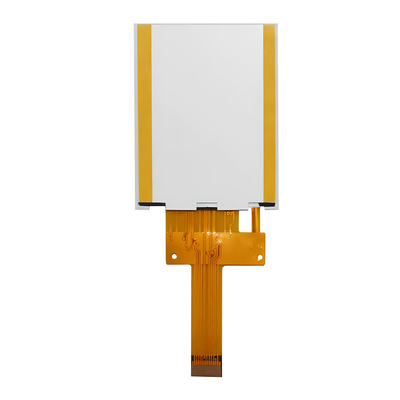

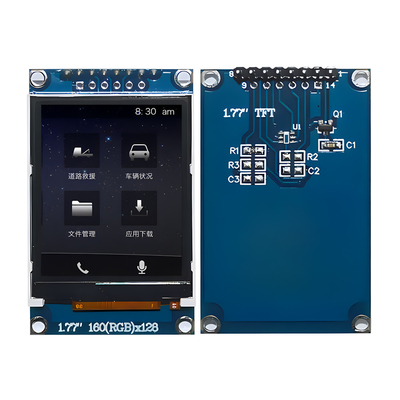

Productfoto
Omgevings- en betrouwbaarheidstests
| - Nee, niet echt. | Testpunt | Voorwaarde | Opmerkingen |
| 1 | Hoogtemperatuuroperatie | Ts= + 80°C, 240 uur |
Noot 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Laagtemperatuuroperatie | Ta = -30°C, 240 uur | Noot 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Hoge temperatuur opslag | Ta= +80°C, 240 uur | IEC60068-2-2 GB2423. 2-89 |
| 4 | Lagering bij lage temperatuur | Ta = -30°C, 240 uur | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Opberging bij hoge temperatuur en vochtigheid | Ta= +60°C, 90% RH max, 160 uur |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Thermische schok (niet-opereren) | -30°C 30 min ~ +80°C 30 min Verandertijd: 5min, 30 Cyclus |
Begin met koud. Temperatuur, eindigen met hoge temperatuur IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatische ontlading (operatie) |
C=150pF, R=330 Ω, 5 punten/paneel Lucht: ±8KV, 5 keer; contact: ±4KV, 5 (omgeving: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibratie (Niet-operatie) |
Frequentiebereik: 10~55Hz, slag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 uur voor elke richting van X.Y.Z. (verpakkingsvoorwaarde) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Schok (niet-opereren) |
60G 6 ms, ± X, ± Y, ± Z 3 keer voor elke richting |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Pakketdruppelproef |
Hoogte: 80 cm, 1 hoek, 3 randen, 6 oppervlakken |
IEC60068-2-32 GB/T2423.8-1995 |
