Productdetails:
|
Producten: | De Vertoning van 2,4 Duimtft | Resolutie: | 240*320 |
---|---|---|---|
aanraakscherm: | Weerstand biedend Aanrakingscomité | Zichtrichting: | IPS Alle kijkhoeken |
Interface: | MCU | Pinnummer: | 25 pinnen |
Verbinding: | Het solderen | Oppervlaktehelderheid: | 250 Cd/m2 |
Bestuurder IC: | ST7789V | LED-levensduur: | 40,000 uur |
Naleving: | REACH- en RoHS-conform | ||
Markeren: | 240x320 TFT LCD-Vertoning,MCU-de Vertoning van Interfacetft lcd,2.4 inch TFT LCD-scherm |
Mechanische tekening
Interface pin definitie
Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
1 | LED_K | O | LED-kathode |
2 | LED_A | O | LED-anode |
3 | GND | Ik... | Ground |
4 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
5 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
6 | FMARK | O | De uitgangspin voor het verscheuren van het effect |
7 | /CS | Ik... | Invoerpen voor het chipselectiesignaal |
8 | Reset | Ik... | Invoersignaal LCM Reset |
9 | RS | Ik... | Signal selecteren |
10 | /WR | Ik... | Schrijf strobe-signaalinput pin |
11 | /RD | Ik... | Lees strobe-signaalinput pin |
12 | GND | Ik... | Ground |
13 tot 20 | DB7-DB0 | Invoer/uitvoer | Toon gegevens I/O |
21 | GND | Ik... | Ground |
22 | XR | O | Pin van het touchpaneel |
23 | YD | O | Pin van het touchpaneel |
24 | XL | O | Pin van het touchpaneel |
25 | VU | O | Pin van het touchpaneel |
Maximale absolute limiet
Posten | Symbool | Waarde | Eenheid |
Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
Inlaatspanning | Vinaal | VDD+0.3 | V |
Werktemperatuur | Topr | - 20 tot 70 | °C |
Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken
Posten | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlichtkenmerken
Posten | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=80mA |
Voedingsstroom | Als | - | 80 | - | mA | - |
Omgekeerde spanning | Vr | - | - | 5 | V | - |
Energieverlies | Pd | - | - | mW | - | |
Lichtsterkte voor LCM |
- |
- | 250 | - | Cd/m2 | Als=80mA |
Eenvormigheid voor LCM | - | 80 | - | - | % | Als=80 mA |
Optische kenmerken
- Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
Min. | Type | Maximaal | ||||||
1 | Reactietijd | Tr+Tf | 25°C | - | 15 | - | Mevrouw | |
2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | |
3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 250 | - | - | |
4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | - | 80 | - | Deg |
θL | - | 80 | - | |||||
Ver. | Θ+ | - | 80 | - | ||||
- Ik ben... | - | 80 | - |

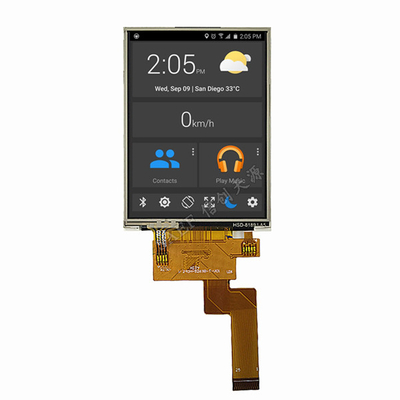

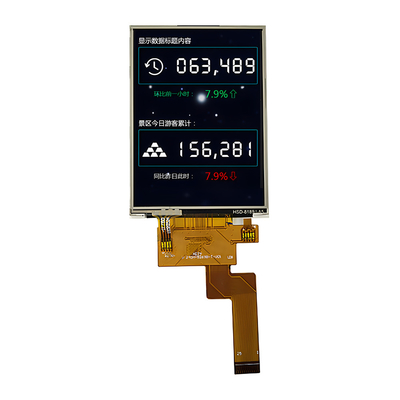

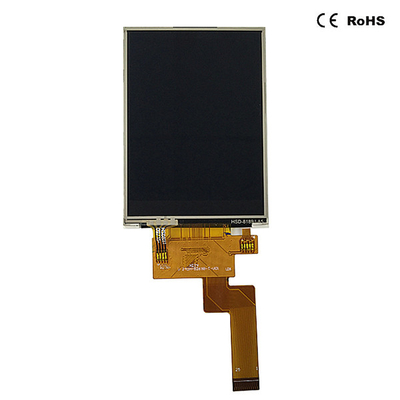

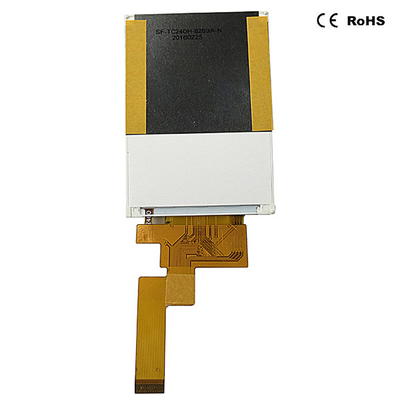

2.4 inch TFT LCD-scherm tekening echte product demonstratie
