Productdetails:
|
| Producten: | 5.7 inch TFT LCD-display | aanraakscherm: | Zonder |
|---|---|---|---|
| Resolutie: | 640X480 | Zichtrichting: | IPS volledige kijkhoeken |
| Bestuurder IC: | JD9168S | Pinnummer: | 40 pin's |
| Verbinding: | Type aansluiting | Oppervlaktehelderheid: | 500 cd/m2 (nits) |
| Interface: | RGB | LED-levensduur: | 40,000 uur |
| Markeren: | RGB Vertoning van Interfacetft lcd,TFT-LCD-scherm met een resolutie van 640x480,Industriële toepassingen TFT-LCD-scherm |
||
Over dit item SFTO570DX-7263AN
Verbeter uw industriële projecten met het 5,7 inch TFT LCD-scherm, ontworpen voor optimale prestaties en veelzijdigheid.waardoor het ideaal is voor verschillende industriële toepassingen die een duidelijke en betrouwbare visuele output vereisen.
Belangrijkste kenmerken:
Hoogwaardig scherm:De 5,7 inch TFT-technologie zorgt voor levendige kleuren en scherpe beelden, waardoor een uitstekende zichtbaarheid wordt gewaarborgd onder uiteenlopende lichtomstandigheden.Het levert gedetailleerde afbeeldingen voor een nauwkeurige weergave van gegevens.
RGB-interfaceHet scherm is uitgerust met een RGB-interface, waardoor de integratie met verschillende industriële besturingssystemen gemakkelijk is.De standaard verbindingsopties maken het gemakkelijk om met microcontrollers en andere apparaten te communiceren.
Veelzijdige toepassingen:Dit TFT-LCD-scherm is perfect voor een breed scala aan industriële toepassingen, waaronder productie, automatisering, besturingssystemen en meer.monitoren van apparatuur, en interactieve displays.
Duurzaam ontwerp:De displaymodule is gebouwd om de eisen van industriële omgevingen te weerstaan en biedt betrouwbaarheid en levensduur, waardoor het een uitstekende keuze is voor verschillende instellingen, van fabrieken tot onderzoekslaboratoria.
Gebruikersvriendelijk:Met eenvoudig te volgen instructies en ondersteuning voor standaard display protocollen, maakt deze LCD-module een soepele integratie in uw huidige projecten mogelijk, waardoor de opzettijd en inspanning worden geminimaliseerd.
Compacte grootte:De compacte vormfactor maakt ruimtezuinige installaties mogelijk, waardoor het ideaal is voor krappe installaties waar onroerend goed duur is.
Waarom deze tentoonstelling?
Het 5,7-inch TFT LCD-scherm met 640x480 resolutie en RGB-interface is een robuuste oplossing voor industriële toepassingen die duidelijkheid, duurzaamheid en een gemakkelijke integratie vereisen.Upgrade uw projecten met deze krachtige display module die de gebruikersinteractie verbetert en een betrouwbare gegevenspresentatie garandeert.
Bestel nu om dit essentiële onderdeel toe te voegen aan uw industriële gereedschapskist!
Productspecificatie
| Posten | Specificatie | Eenheid |
| LCD-type | TFT | - |
| Kleur weergeven | 16.7M | - |
| Zichtrichting | IPS, alle kijkhoeken | Uur |
| Werktemperatuur | -30~+80 | °C |
| Bergingstemperatuur | -30~+80 | °C |
| Grootte van de module | Zie de schets | mm |
| Actief gebied ((W × H) | 115.20X86.40 | mm |
| Aantal punten | 640 x 480 | puntjes |
| LCM-controller | JD9168S | - |
| Spanning van de voedingsbron | 3.3 | V |
| Achterlicht | 3S7P-LED's (wit) | stuks |
| Interface | RGB-interface | - |
Externe afmetingen
Absolute maximale ratings
| Posten | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| Voerspanning Spanning | VCC | -Nee.3 | 3.3 | V |
| Voltage van de achterlichttoevoer | VLED | -Nee.3 | 6.0 | V |
| Werktemperatuur | Hoogte | -30 | 80 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
Achterlichtkenmerken
| Posten | Symbool | Typische waarde | |
| Voerspanning | VLED | 5V | |
| Voedingsstroom | II. | 300 - mA | |
| Energieverbruik | PL | 1.5 - W | |
| PWM-besturingsfrequentie | FPDIM | 50 kHz | |
| Achterlicht ON-OFF | Hoog |
VEN |
1.4 VLED V |
| Laag | 0 - 0,4 V | ||
| PWM-controleniveau | Hoog |
VPDIM |
1.5 V |
| Laag | 0 - 0,4 V | ||
| Uniformiteit | ΔBp | 80% | |
| Levensduur | tijd | 40K uur | |
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Definitie |
| 1 | U/D | Ik... | Opwaarts/laagwaarts scanrichting op de panelmodule. |
| 2 | NC | - | Geen verbinding. |
| 3 | HSYNC | Ik... | Horizontale synchronisatie in RGB-interface. |
| 4-6 | VLED | P | Stroomvoorziening voor LED-driver. |
| 7 | VCC | P | Stroomvoorziening voor TFT. |
| 8 | VSYNC | Ik... | Verticale synchronisatie in RGB-interface. |
| 9 | DE | Ik... | Data-invoer in RGB-interface. |
| 10 | XL | Ik... | Geen verbinding. |
| 11 | VU | Ik... | Geen verbinding. |
| 12 | ADJ | Ik... | PWM-signaalinvoer pin. |
| 13-15 | B5-B3 | Ik... | Blauwe databus. |
| 16 | VSS | P | Op de grond. |
| 17-19 | B2-B0 | Ik... | Blauwe databus. |
| 20 | VSS | P | Op de grond. |
| 21-23 | G5-G3 | Ik... | Groene databus. |
| 24 | VSS | P | Op de grond. |
| 25-27 | G2-G0 | Ik... | Groene databus. |
| 28 | VSS | P | Op de grond. |
| 29-31 | R5-R3 | Ik... | Rode databus. |
| 32 | VSS | P | Op de grond. |
| 33-35 | R2-R0 | Ik... | Rode databus. |
| 36 | XR | Ik... | Geen verbinding. |
| 37 | YD | Ik... | Geen verbinding. |
| 38 | DCLK | Ik... | Pixelklok-invoer in RGB-interface. |
| 39 | VSS | P | Op de grond. |
| 40 | L/R | Ik... | Links/rechts scanrichting op de panelmodule. |

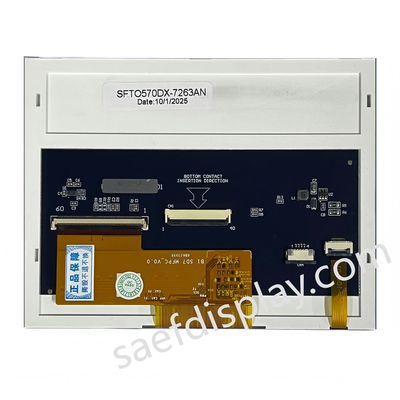

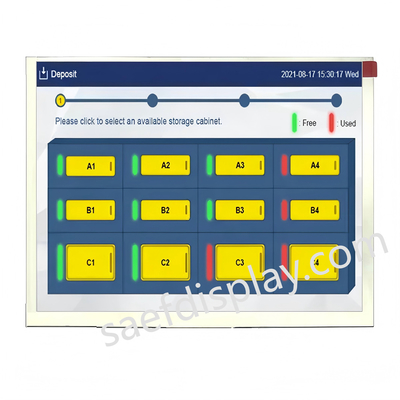

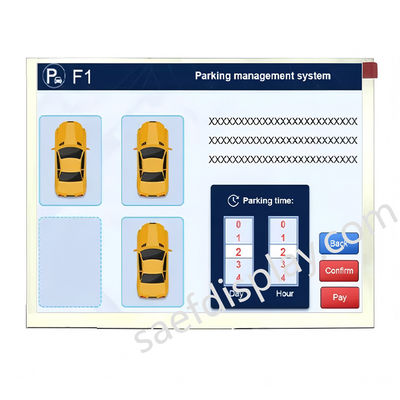

Productbeeld
