Productdetails:
|
Sleutelwoorden: | 13.3 inch eDP TFT LCD | Resolutie: | 1920*1080 pixel |
---|---|---|---|
LCD-interface: | EIV | Oppervlaktehelderheid: | 1000 cd/m2 |
aanraakscherm: | CTP | CTP-interface: | USB |
Actief gebied: | 293.76 x 165,24 (mm) | Operatieve temperatuur.: | -10°C tot +60°C |
Opbergtemperatuur: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
Kleur weergeven: | 16.7 M | LED-levensduur: | 30.000 Uren |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
Markeren: | 13.3 TFT LCD-scherm,1920*1080 TFT LCD-scherm,De Vertoning van HDMI TFT LCD |
** Datasheet Download **
SFTO1330XC-7119A10CT Specificatie.pdf
Over dit artikel 13.3" EDP TFT LCD-schermSFTO1330XC-7119A10CT
Met een 13,3" EDP TFT LCD met een resolutie van 1920 x 1080, capacitieve touchscreen, HDMI-scherm en IPS-technologie met een helderheid van 1000 cd/m2, is hier een gedetailleerd overzicht van het product:
Specificaties van het scherm:
Displaytechnologie:
Touchscreen mogelijkheden:
Interface-opties:
Helderheid en contrast:
Ontwerp en duurzaamheid:
Toepassingen:
Dit 13,3" EDP TFT-LCD-scherm is een uitstekende keuze voor degenen die op zoek zijn naar een hoogresolutie-scherm met hoge helderheid met aanraakmogelijkheden voor een verscheidenheid aan professionele en commerciële toepassingen.
Voor meer informatie of om een offerte aan te vragen, neem dan contact met ons op!
Kenmerken |
Grootte | 13.3 inch |
Resolutie | 1920 (horizontaal) x 1080 (verticaal) | |
Interface | eDP1.2/2.7Gbps/2baan | |
Type verbinding | 20455-030E-76 (I-PEX) | |
Kleurdiepte | 16.7M | |
Technologie | A-si | |
Display Spec. Pixel pitch (mm) | 0.153 x 0.153 | |
Pixelconfiguratie | RGB Verticale streep | |
Afbeeldingsmodus | Normaal zwart | |
TP Driver IC | NC | |
LCD-oppervlaktebehandeling | Anti-glare coating: ((3H) | |
Zichtrichting | U/D/L/R:85/85/85/85 | |
Contrastverhouding | 1000 ((TYP.) | |
Kleurenpalet | 72% | |
Lichtsterkte ((cd/m2) | 1000 ((TYP.) | |
Energieverbruik |
LCD:1.8 (W) (Max.) (White Pattern) |
|
LED-nummers | 50 LED's | |
Gewicht (g) | - | |
Mechanische apparatuur |
Omtrek (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
TP Zichtgebied van het objectief ((mm) | - | |
LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
LCD-actief gebied ((mm) | 293.76 x 165.24 | |
Met/zonder TSP | Met TSP |
Producttekening
De definitie van de display pin
Terminal |
Symbool |
Functies |
|
1 |
NC |
Geen verbinding. |
|
2 |
H-GND |
Ground |
|
3 |
LAN1 N |
Aanvullende signaalverbinding _Lane1 |
|
4 |
LAN1 P |
Echte signaalverbinding _Lane1 |
|
5 |
H-GND |
Ground |
|
6 |
LAN0_N |
Aanvullende signaalverbinding _Lane0 |
|
7 |
LAN0_P |
Echte signaalverbinding _Lane0 |
|
8 |
H-GND |
||
9 |
AUXP |
Echte signaalverbinding _Auxiliary Channel |
|
10 |
AUXN |
||
11 |
H-GND |
Ground |
|
12 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
13 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
14 |
BIST |
Panel zelftest in te schakelen |
|
15 |
H_GND |
Ground |
|
16 |
H_GND |
Ground |
|
17 |
HPD |
HPD ((Hot Plug Detect) Signal Pin |
|
18 |
BL_GND |
Ground met hoge snelheid |
|
19 |
BL_GND |
Ground met hoge snelheid |
|
20 |
BL_GND |
Ground met hoge snelheid |
|
21 |
BL_GND |
Ground met hoge snelheid |
|
22 |
BL EN |
Achterlicht ingeschakeld/uitgeschakeld |
|
23 |
BL PWM |
Achterlicht PWM Dimming |
|
24 |
NC |
Geen verbinding. |
|
25 |
NC |
Geen verbinding. |
|
26 |
BL PWR |
Achterlichtvermogen |
|
27 |
BL PWR |
Achterlichtvermogen |
|
28 |
BL PWR |
Achterlichtvermogen |
|
29 |
BL PWR |
Achterlichtvermogen |
|
30 |
NC |
Geen verbinding. |
PCAB USB pin definitie
1 VCC
2 USB-sticks.
3 USB+
4 GND
Elektrische specificaties
Parameter |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Opmerkingen |
|
Oppervlakhelderheid |
800 | 1000 | cd/m2 | |||
Spanning van de voedingsbron |
VDD |
3.0 |
3.3 |
V |
Noot 1 |
|
Toegestane invullingsgolfspanning |
VRF |
- |
- |
100 |
mV |
Bij VDD = 3,3 V |
Stroomvoorziening |
IDD |
- |
- |
mA |
Toelichting 1 |
|
Differentiële invoerspanning |
VID |
- |
1320 |
mV |
||
Energieverbruik |
0.9 |
|
W |
Toelichting 1 |
||
- |
4 |
- |
W |
Toelichting 2 |
||
- |
4.9 |
- |
W |

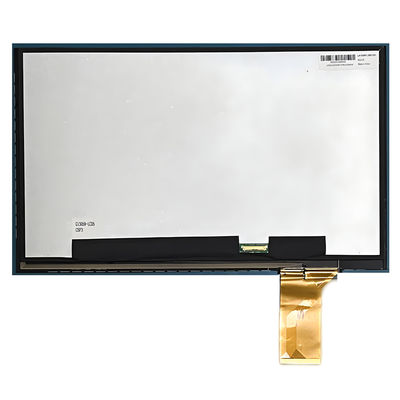

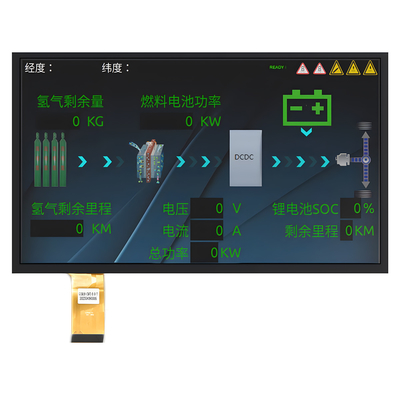

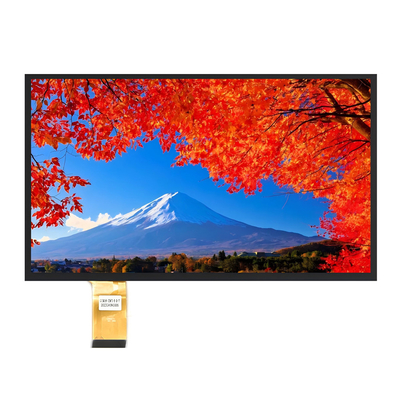

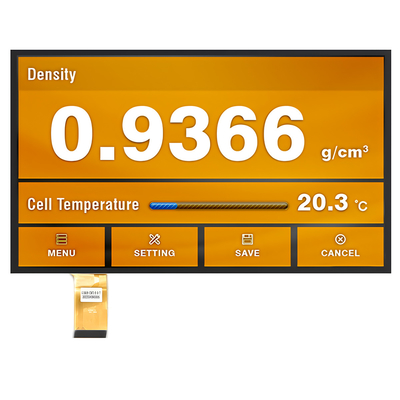

Productbeeld
