Productdetails:
|
| Producten: | 4 inch cirkelvormig TFT-LCD | Resolutie: | 720x720 |
|---|---|---|---|
| Interface: | MIPI | aanraakscherm: | Nee, CTP Facultatief |
| Zichtrichting: | IPS (80/80/80/80) | Pinnummer: | 30 pin's |
| Grootte van de module: | 107.60(H) *111.87(V) *3.83(T) | Actief gebied: | 101.52 (mm) Diameter |
| Oppervlaktehelderheid: | 1000 cd/m2 (nits) | Operatieve temperatuur.: | -30°C tot +85°C |
| LED-levensduur: | 40,000 uur | Naleving: | Rohs & Reach-conform |
| Markeren: | TFT-LCD-scherm voor de automobielindustrie,TFT-LCD-scherm van 1000 nits,720 x 720 punten Ronde TFT-LCD |
||
**Download van gegevensblad**
SFTO400XC-7095A3N Specificatie ((1000Nits).pdf
De Commissie stelt de Commissie in kennis van de resultaten van de evaluatie.
Over dit productSFTO400XC-7095A3N
We presenteren ons hoogwaardige 4 inch rond TFT LCD-scherm met een opvallende resolutie van 720 x 720 pixels.dit scherm maakt gebruik van een geavanceerde MIPI-interface voor naadloze connectiviteit en hoge snelheid data-overdrachtDit state-of-the-art display, met een indrukwekkende helderheid van 1000 nits, is speciaal ontworpen voor automotive toepassingen, waardoor duurzaamheid, helderheid,en betrouwbaarheid onder verschillende rijomstandigheden.
Belangrijkste kenmerken:
Hoge resolutie:
Ronde schermontwerp:
Hoge helderheid (1000 nits):
MIPI-interface:
Grote kijkhoeken:
Laag energieverbruik:
Toepassingen:
Conclusies
Verhoog uw product met ons 4 inch 720 x 720 dot rond TFT LCD-scherm.Het ontwerp van het ontwerp van het ontwerp van het ontwerp van het ontwerp van het ontwerp van het ontwerp van het ontwerp van het ontwerpOf u nu een nieuw apparaat ontwikkelt of een bestaand apparaat upgrades, dit scherm is een perfecte keuze voor degenen die op zoek zijn naar prestaties, esthetiek en efficiëntie.
Kenmerken
| Algemene informatie | Inhoud |
| Grootte van het LCD-scherm (diagonaal) | 4 inch Ronde TFT |
| Structuur van de modules | TFT-scherm |
| LCD-schermtype | TFT/TRANSMISSIVE |
| LCD-schermmodus | Normaal zwart |
| Aanbevolen kijkrichting | IPS alle kijkhoeken |
| Modulgrootte (W × H × T) | 107.60(H) *111.87(V) *3.83(T) |
| Actief gebied (W × H) | 101.52 mm Diameter |
| Aantal pixels (resolutie) | 720RGB×720 pixels |
| Modulinterface type | MIPI-interface |
| Operatieve temp. | -30°C tot +80°C |
| Oppervlakteverlichting | 1000 cd/m2 |
| Kleurennummers | 16.7M |
| Achterlichttype | Witte LED |
Mechanische schets
Pin Definitie
| Nee, dat is niet zo. | PIN-code | Beschrijving |
| 1 | LEDA | LED-anode |
| 2 | LEDK1 | LED-kathode |
| 3 | LEDK2 | LED-kathode |
| 4 | VCI | Stroomvoorziening 2,8 ~ 3,3 V |
| 5 | IOVCC | Stroomvoorziening 1.8V-2.0V |
| 6 | Reset | LCM-resetsignalen |
| 7 | TE | Versnelling van het scheuren |
| 8 | PWM | De PWM-frequentie-uitgang voor LCD-stuurbediening. |
| 9 | GND | Ground |
| 10 | D0P | DSI-D0+-gegevenssignalen |
| 11 | D0N | DSI-D0-gegevenssignalen |
| 12 | GND | Ground |
| 13 | D1P | DSI-D1+-gegevenssignalen |
| 14 | D1N | DSI-D1-gegevenssignalen |
| 15 | GND | Ground |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-klok. |
| 18 | GND | Ground |
| 19 | D2P | DSI-D2+ gegevenssignalen |
| 20 | D2N | DSI-D2-gegevenssignalen |
| 21 | GND | Ground |
| 22 | D3P | DSI-D3+ gegevenssignalen |
| 23 | D3N | DSI-D4-gegevenssignalen |
| 24 | GND | Ground |
| 25 | TP_INT | Aanraking onderbreken |
| 26 | TP_SDA | Aanraak IIC-gegevenssignaal |
| 27 | TP_SCL | Aanraking IIC Clock signaal |
| 28 | TP_RESET | Touch Reset Signal |
| 29 | TP_VCI | Aanraking Stromvoorziening |
| 30 | TP_IOVCC | Aanraking Stromvoorziening |
|
Posten |
Symbool |
Waarde |
Eenheid |
|
Stroomtoevoerspanning voor logica |
VDD |
0.3~3.6 |
V |
|
Inlaatspanning |
Vinaal |
VDD+0.3 |
V |
|
Werktemperatuur |
Topr |
-30 tot 80 |
°C |
|
Bergingstemperatuur |
Tstg |
-30 tot 80 |
°C |
Elektrische kenmerken
|
Posten |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Testvoorwaarde |
|
Werkspanning |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Voedingsstroom |
IDD |
- |
- |
30 |
mA |
VDD=2,8V, Ta=25°C |
|
Inlaatspanning |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Inlaatlektrom |
IIL |
- Eén.0 |
- |
1.0 |
mA |
VIN=VDD of VSS |
Achtergrondverlichting
|
Posten |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
|
Voorstroom |
Indien |
- Dat is... |
180 |
- |
mA |
|
Voorspanning |
VF |
14 |
15 |
16.3 |
V |
|
Verbindingsmodus |
P |
- Dat is... |
5S2P |
- Dat is... |
|
|
LED-nummer |
/ |
|
10 |
|
stuks |
|
LED-levensduur |
|
30000 |
40000 |
|
uur |
Optische kenmerken
|
Posten |
Symbool |
Voorwaarde |
Min. |
Type |
Maximaal |
Eenheid |
|
Uitzichthoeken |
θT |
CR ¥10 |
|
85 |
- |
Degree |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Contrastverhouding |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Reactietijd |
Tonnage |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Uniformiteit |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminansie |
L |
- |
850 |
1000 |
- |
cd/m2 |

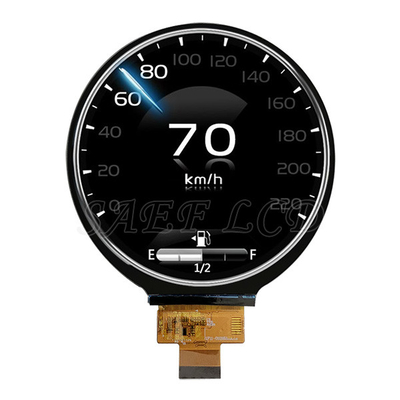

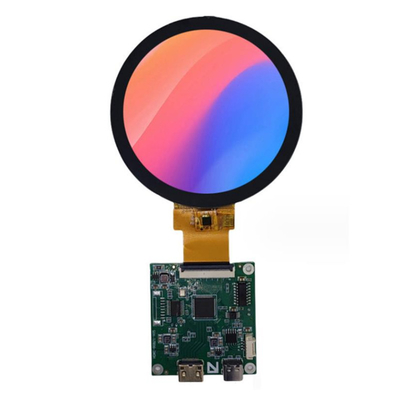

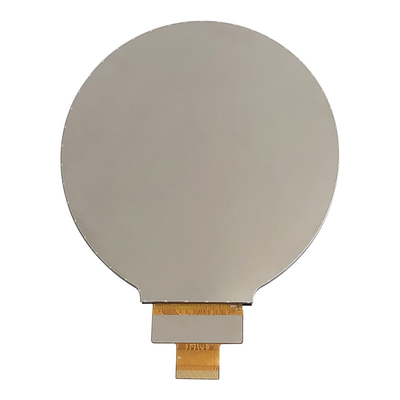

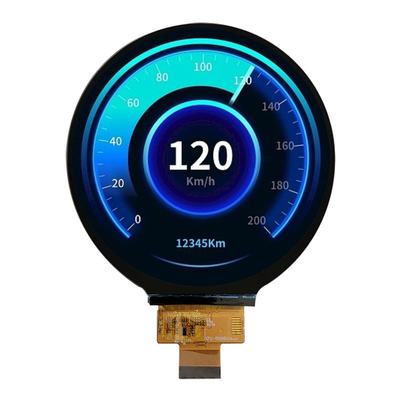

Productbeeld
