Productdetails:
|
| Sleutelwoorden: | 8 duim TFT LCD | Resolutie: | 1920*1200 |
|---|---|---|---|
| Interface: | LVDS | Pins: | 45 spelden |
| aanraakscherm: | Beschikbaar / Facultatief | Oppervlaktehelderheid: | 1200 cd/m2 (nits) |
| LED-levensduur: | 40,000 uur | Zichtrichting: | Alle het Bekijken Hoeken |
| Verbinding: | Type aansluiting | Operatieve temperatuur.: | ¥30°C tot +85°C |
| Voertuig: | Beschikbaar / Facultatief | LED-stroomconstante: | Beschikbaar / Facultatief |
| Naleving: | REACH- en RoHS-conform | Certificering: | ISO9001:2015 / ISO14000:2015 |
| Markeren: | 1200nits TFT LCD-scherm,FHD TFT LCD-scherm,LVDS-de Vertoning van Interfacetft lcd |
||
Gegevensblad Download
SFTO800BD-7218AN Specificatie.pdf
Over dit item SFTO800BD-7218AN
Overzicht
Ons 8-inch hoog helder TFT-LCD-scherm is ontworpen om superieure visuele prestaties te leveren in moeilijke lichtomstandigheden.Met een indrukwekkende helderheid van 1200 nits en een full HD-resolutie van 1920 x 1200 punten, dit scherm is perfect voor toepassingen die helderheid en levendigheid vereisen.Het maakt het geschikt voor verschillende industriële toepassingen, commerciële en consumententoepassingen.
Hoge helderheid: Bij 1200 nits is dit scherm uitzonderlijk helder, waardoor het ideaal is voor gebruik in buitenomgevingen of goed verlichte binnenshuise ruimtes..
Full HD-resolutie: met een resolutie van 1920 x 1200 pixels biedt dit scherm scherpe beelden en gedetailleerde afbeeldingen, waardoor de algehele gebruikerservaring wordt verbeterd.
LVDS-interface: De LVDS-interface maakt het mogelijk om data te verzenden met hoge snelheid en met een laag stroomverbruik.
Grote kijkhoeken: het scherm biedt grote kijkhoeken (meestal 160° horizontaal en verticaal), waardoor een duidelijk zicht mogelijk is vanaf verschillende posities zonder kleurvervorming.
Kleurenprestaties: Met een hoog kleurengamma en een uitstekende kleurweergave kan het scherm levendige, realistische beelden weergeven, waardoor het geschikt is voor multimedia-toepassingen.
Duurzaamheid: het TFT-LCD is ontworpen om robuust te zijn en is bestand tegen verschillende omgevingsomstandigheden.
Eenvoudige integratie: De compacte vormfactor en de standaardinterfaces maken het eenvoudig om het scherm te integreren in bestaande systemen, waardoor een naadloos installatieproces wordt gewaarborgd.
Buitenschermen: Ideaal voor kiosken, digitale borden en informatieborden in buitenomgevingen, waar zichtbaarheid van cruciaal belang is.
Industriële besturingspanelen: geschikt voor bewakingssystemen, apparatuurbesturing en automatiseringsinterfaces die een duidelijke en betrouwbare weergave vereisen.
Draagbare apparaten: Perfect voor handheld apparaten, tablets en draagbare multimedia-spelers die profiteren van een hoge helderheid en uitstekende respons.
Medische apparatuur: kan worden gebruikt in medische beeldvormende apparaten en diagnostische apparatuur, waardoor duidelijke beeldmateriaal nodig is voor kritieke toepassingen.
Het 8-inch High Brightness TFT LCD-scherm combineert geavanceerde technologie, hoge prestaties en veelzijdigheid, waardoor het een uitstekende keuze is voor een breed scala aan toepassingen.Of het nu in buitenomgevingen of in industriële omgevingen wordt gebruiktDit scherm garandeert zichtbaarheid en betrouwbaarheid en verbetert de gebruikerservaring en de tevredenheid van de gebruiker.
Kenmerken
| Parameter | Specificatie | Eenheid | Opmerking |
| Grootte van de contour | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | mm | FOG |
| Actief gebied | 172.224(H) ×107.640(V) | mm | Opmerking 1.1 |
| Helderheid | 1000 tot en met 1200 | cd/m2 | - |
| Aantal pixels | 1920 ((H) xRGB×1200 (V) | pixels | - |
| Pixel Pitch | 29.9(H) ×3×89.7(V) | μm | - |
| Pixelrangschikking | RGB verticale strook | - | - |
| Kleuren weergeven | 16.7M | - | - |
| Kleurbereik | 70% (min.), 75% (type) | CF @C licht | |
| Afbeeldingsmodus | Normaal zwart | - | - |
| Zichtrichting | 85/85/85/85 (typisch) 80/80/80/80 (min.) | Deg. | CR>=10 |
| Gewicht | TBD | gram | - |
| Interface | LVDS met twee poorten ((8bit) | - | - |
| IC | FL5893DA | Opmerking 1.2 |
Opmerking 1.1: H: horizontale lengte, V: verticale lengte.
Opmerking 1.2: Compatibele IC's voor dit product omvatten FL5893DA, Neem contact op met de fabrikant van de IC en verifieer deze wanneer u een van hen kiest.
Mechanische tekening
Beschrijving van de pin
| - Nee, dat is niet waar. | Symbool | Functie | - Nee, dat is niet waar. | Symbool | Functie |
| 1 | VLED- | Vermogen voor LED-achterlicht (katode) | 24 | GND | grond |
| 2 | VLED- | Vermogen voor LED-achterlicht (katode) | 25 | OLV2P | LVDS-differentiële gegevensinvoer Positief |
| 3 | VLED+ | Vermogen voor LED-achterlicht (anode) | 26 | OLV2N | LVDS-differentiële gegevensinvoer Negatief |
| 4 | VLED+ | Vermogen voor LED-achterlicht (anode) | 27 | GND | grond |
| 5 | NC | Geen verbinding. | 28 | OLVCLKP | LVDS-differentiële gegevensinvoer Positief |
| 6 | GND | grond | 29 | OLVCLKN | LVDS-differentiële gegevensinvoer Negatief |
| 7 | ELV3P | LVDS-differentiële gegevensinvoer Positief | 30 | GND | grond |
| 8 | ELV3N | LVDS-differentiële gegevensinvoer Negatief | 31 | OLV1P | LVDS-differentiële gegevensinvoer Positief |
| 9 | GND | grond | 32 | OLV1N | LVDS-differentiële gegevensinvoer Negatief |
| 10 | ELV2P | LVDS-differentiële gegevensinvoer Positief | 33 | GND | grond |
| 11 | ELV2N | LVDS-differentiële gegevensinvoer Negatief | 34 | OVV0P | LVDS-differentiële gegevensinvoer Positief |
| 12 | GND | grond | 35 | OVVN | LVDS-differentiële gegevensinvoer Negatief |
| 13 | ELVCLKP | LVDS-differentiële gegevensinvoer Positief | 36 | GND | grond |
| 14 | ELVCLK N | LVDS-differentiële gegevensinvoer Negatief | 37 | I2C _SDA | gegevensinvoer/uitvoer voor I2C (laat deze pinnen open) |
| 15 | GND | grond | 38 | I2C _SCL | Kloksignaal voor I2C (laat deze pinnen open). |
| 16 | ELV1P | LVDS-differentiële gegevensinvoer Positief | 39 | VDD_OTP | Stroomvoorziening voor OTP-circuit (laat deze pinnen open). |
| 17 | ELV1N | LVDS-differentiële gegevensinvoer Negatief | 40 | EEPEN | Alleen Pin testen ((laat deze pinnen open.) |
| 18 | GND | grond | 41 | VDDIN | Stroomvoorziening |
| 19 | ELV0P | LVDS-differentiële gegevensinvoer Positief | 42 | VDDIN | Stroomvoorziening |
| 20 | ELV0N | LVDS-differentiële gegevensinvoer Negatief | 43 | VDDIN | Stroomvoorziening |
| 21 | GND | grond | 44 | VDDIN | Stroomvoorziening |
| 22 | OLV3P | LVDS-differentiële gegevensinvoer Positief | 45 | VDDIN | Stroomvoorziening |
| 23 | OLV3N | LVDS-differentiële gegevensinvoer Negatief |
Optische specificaties
| Parameter | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Opmerking | |
|
Zienhoekbereik |
horizontaal |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Notitie 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Verticaal |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Contrastverhouding | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Opmerking 6.2/6.3 |
||
| Cellenoverdracht | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ry | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gezondheid | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Door | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Kleurbereik | Θ = 0 | 70 | 75 | - | % | |||
| Reactietijd | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Notitie 6.5 | |
Betrouwbaarheidstestparameters
| - Nee, niet echt. | Artikel 2 | Voorwaarden |
| 1 | Test op opslag bij hoge temperatuur ((HTS) | 85°C, 240 uur, niet in gebruik |
| 2 | Onderzoek op lager temperatuur (LTS) | -30°C, 240 uur, niet in gebruik |
| 3 | Hoogtemperatuuronderzoek (HTO) | 85°C, 240 uur, actief |
| 4 | Onderzoek bij lage temperatuur (LTO) | -30°C, 240 uur, operationeel |
| 5 | Test voor thermische luchtvochtigheid (THO) | 60°C/90%RH, 240 uur, actief |
| 6 | Test voor opslag in de thermische cyclus (TST) | -30°C tot 80°C, 100 cycli, 1 uur per cyclus, niet in gebruik |
|
7 |
Afbeelding plakken |
5*5 patroon, 1 uur 25°C±2°C checkpatroon Grijzige 127, Na 3 minuten moet de muura volledig worden geabsorbeerd. |

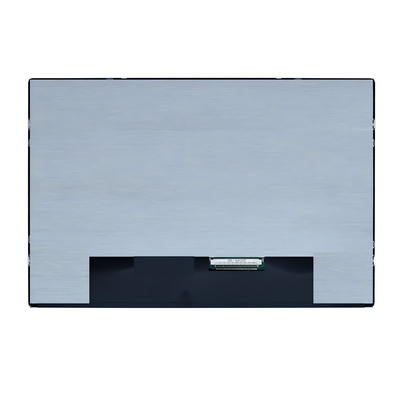

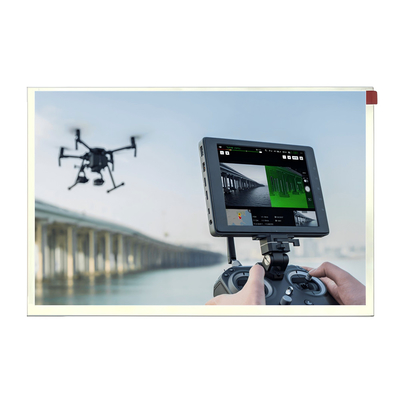

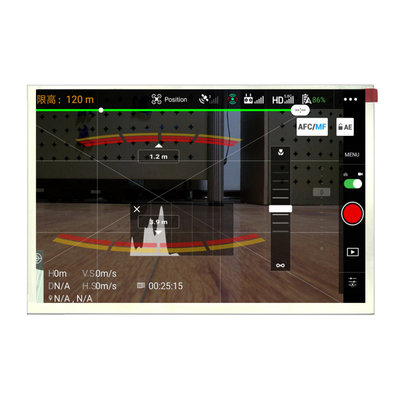

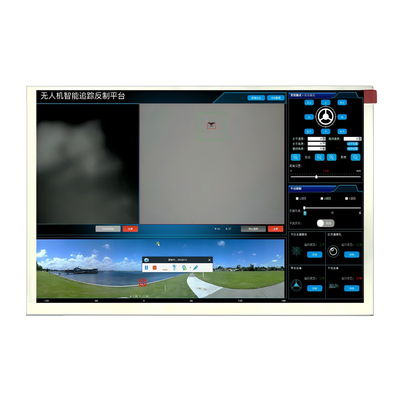

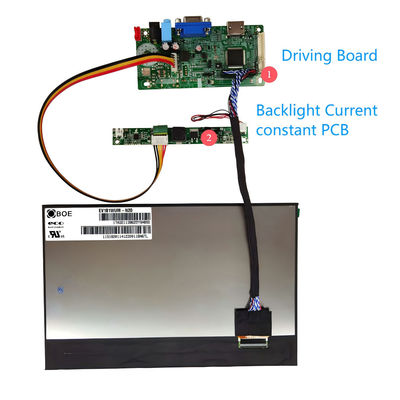

Productbeeld
