Productdetails:
|
| Trefwoorden: | 13.3 inch TFT LCD-scherm | Oplossing: | 1920*1080 pixel |
|---|---|---|---|
| LCD -maat: | 305.2 x 178,1 x 2,7 (mm) | Actief gebied: | 293.76 x 165,24 (mm) |
| LCD -interface: | EIV | Weergavetype: | IPS volledige kijkhoeken |
| Aanraakscherm: | CTP Facultatief | Oppervlakteluminantie: | 350 Cd/m2 |
| Operationele temp.: | -10°C tot +60°C | Opslagtemp.: | -20 ℃ tot +60 ℃ |
| NTSC-verhouding: | 72% | Contrastverhouding: | 800 |
| Kleur weergeven: | 16,7 miljoen | Led Lifetime: | 40,000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 72% NTSC-verhouding TFT LCD-scherm,350cd/m2 TFT LCD-Vertoning,13.3 inch TFT LCD-scherm |
||
13,3-inch EDP TFT LCD-scherm Productintroductie
Het 13,3-inch EDP TFT LCD-scherm is een apparaat dat gebruik maakt van hoogwaardige weergavetechnologie en populair is in draagbare apparaten, commerciële displays en industriële toepassingen vanwege de uitstekende beeldkwaliteit en veelzijdigheid. Hieronder volgt een gedetailleerde introductie van een 13,3-inch EDP TFT LCD-scherm met een resolutie van 1920 * 1080 pixels, 30-pins interface, 72% NTSC-kleurengamma-dekking en een helderheid van 350 cd/m ².
Producteigenschappen
Merk en model: SFTO1330SM-7191AN
Paneeltype: a-Si TFT-LCD
Afmetingen: 13,3 inch
Resolutie: 1920 (RGB) × 1080 (FHD)
Pixelindeling: RGB verticale strepen
Beeldverhouding: 16:9
Puntafstand: 0,051 × 0,153 mm
Pixelafstand: 0,153 × 0,153 mm (166PPI)
Helderheid: 350 cd/m ² (typische waarde)
Contrastverhouding: 800:1 (typische waarde)
Kijkhoek: 85/85/85/85 (typische waarde)
Kleurengamma-dekking: 72% (NTSC)
Responstijd: 30 (typische waarde) (Tr+Td) ms
Weergavemodus: VA/IPS, normaal zwart display, transmissief
Achtergrondverlichtingstype: WLED
Bedrijfstemperatuur: -10~60 ° C
Opslagtemperatuur: -20~60 ° C
Optische prestaties
Deze 13,3 inch TFT biedt een hoge helderheid van 350 cd/m ² en een hoge contrastverhouding van 800:1, wat zorgt voor heldere beelden en levendige kleuren. 72% van de NTSC-kleurengamma-dekking zorgt voor de ware reproductie van kleuren, waardoor het weergave-effect dichter bij natuurlijke kleuren komt.
Interface-eigenschappen
Signaalcategorie: EDP
Paneelspanning: 3,3V (typische waarde)
Paneelstroom: 279/468mA (typisch/maximaal)
Interfacetype: Terminal
Aantal interfacepinnen: 30 pinnen
Toepassingsgebied
Dit 13,3-inch EDP TFT LCD-scherm is geschikt voor verschillende toepassingsscenario's, waaronder maar niet beperkt tot:
Draagbare apparaten: zoals high-end laptops, tablets, enz.
Commerciële display: gebruikt voor reclamemachines, informatiesystemen, enz.
Industriële toepassing: als weergave-interface voor industriële besturingssystemen.
Samenvatting
Dit 13,3-inch EDP TFT LCD-scherm biedt gebruikers een uitstekende visuele ervaring met zijn hoge resolutie, hoge helderheid, hoog contrast en brede kleurengamma-dekking. Zowel bij sterk buitenlicht als bij weinig binnenlicht kan een helder weergave-effect worden gegarandeerd. De veelzijdigheid en betrouwbaarheid maken het een ideale keuze voor verschillende toepassingsscenario's.
Overzicht Tekening
![]()
![]()
Definitie van interfacepinnen
| Pin nr. | Symbool | I/O | Functie |
| 1 | CABC_EN / NC | - | Gereserveerd voor CD |
| 2 | H_GND | P | High Speed round |
| 3 | Lane1_N | I | Complementair signaal Link Lane 1 |
| 4 | Lane1_P | I | True signaal Link Lane 1 |
| 5 | H_GND | P | High Speed round |
| 6 | Lane0_N | I | Complementair signaal Link Lane 0 |
| 7 | Lane0_P | I | True signaal Link Lane 0 |
| 8 | H_GND | P | High Speed round |
| 9 | AUX_CH_P | I | True signaal Auxiliary Channel |
| 10 | AUX_CH_N | I | Complementair signaal Auxiliary Channel |
| 11 | H_GND | P | High Speed round |
| 12 | LCD_VDD | P | LCD logica en driver voeding (3,3V) |
| 13 | LCD_VDD | P | LCD logica en driver voeding (3,3V) |
| 14 | NC | I | Gereserveerd voor gebruik door LCD-fabrikant |
| 15 | LCD_GND | P | LCD logica en driver aarde |
| 16 | LCD_GND | P | LCD logica en driver aarde |
| 17 | HPD | O | HPD-signaalpin |
| 18 | LED-1 | P | Achtergrondverlichting aarde |
| 19 | LED-2 | P | Achtergrondverlichting aarde |
| 20 | LED-3 | P | Achtergrondverlichting aarde |
| 21 | LED-4 | P | Achtergrondverlichting aarde |
| 22 | BL ENABLE | I | Achtergrondverlichting aan/uit |
| 23 | BL PWM DIM | I | Systeem PWM |
| 24 | SCL/NC | - | Gereserveerd voor gebruik door LCD-fabrikant |
| 25 | SDA/NC | - | Gereserveerd voor gebruik door LCD-fabrikant |
| 26 | BL PWR | P | Achtergrondverlichting voeding |
| 27 | BL PWR | P | Achtergrondverlichting voeding |
| 28 | BL PWR | P | Achtergrondverlichting voeding |
| 29 | BL PWR | P | Achtergrondverlichting voeding |
| 30 | NC | - | Gereserveerd voor gebruik door LCD-fabrikant |
Absolute maximale waarden
| Parameter | Symbool | Min. | Max. | Eenheid | Opmerkingen |
| Achtergrondverlichting voedingsspanning | HVDDOUT | - | - | V | Ta = 25 ℃ Opmerking 1&2 Opmerkingen |
| Achtergrondverlichting LED-stroom | IHVDD | - | - | mA | |
| Achtergrondverlichting LED-omgekeerde spanning | VR | - | - | V | |
| Bedrijfstemperatuur | TOP | -10 | 60 | ℃ |
Ta = 25 ℃ Opmerking 1&2 |
| Opslagtemperatuur | TST | -20 | 60 | ℃ | |
| Bedrijfsvochtigheid | Hop | - | 90 | %RH | |
| Opslagvochtigheid | Hst | - | 90 | %RH | |
| Warmteafgiftevereiste | Trls | 15 | ℃ | ||
TFT LCD Elektrische specificaties
| Parameter | Symbool | Waarden | Eenheid | ||
| MIN | TYP | MAX | |||
| Voedingsspanning | V DD | 3.0 | 3.3 | 3.6 | V |
| Voedingsstroom | IDD | - | - | - | mA |
| LED-driver voedingsspanning | HVDD | 2.7 | 24 | V | |
| LED-driver voedingsstroom | IHVDD | 20 | - | mA | |
| LED-stroomverbruik | PLED | 2.7 | W | ||
| Positieve ingangsdrempelspanning | VIT+ | +100 | mV | ||
| Negatieve ingangsdrempelspanning | VIT- | -100 | mV | ||
| Differentiële ingang gemeenschappelijke modusspanning | Vcom | TBD | V | ||
Achtergrondverlichting Elektrische specificaties
| Parameter | Symbool | Min. | Typ. | Max. | Eenheid |
| Voedingsspanning | VBL | 5 | 12.0 | 37 | V |
| Voedingsstroom voor achtergrondverlichting | ILED | 6 |
- |
25 | mA |
| Voeding voor achtergrondverlichting | PLED | 0.18 | - | 5.55 | W |
| Gemoduleerde lichtsignaalspanning | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Helderheidsregeling Duty Ratio | Duty | 1 | - | 100 | % |
| Helderheidsregeling frequentie | fPWM | 100 | - | 1.600 | KHz |
| LED-BL AAN/UIT Hoge spanning | VCNTH | 1.2 | 5.0 | V | |
| LED-BL AAN/UIT lage spanning | VCNTL | 0 | - | 0.6 | V |
| LED-levensduur | - | 30.000 | 40.000 | - | h |

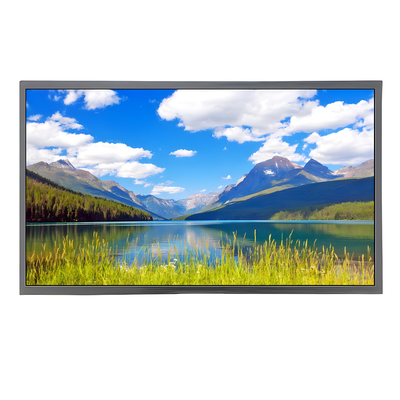

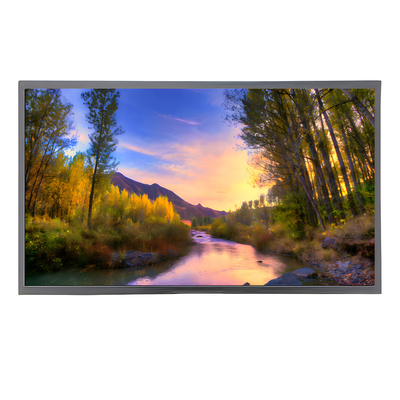

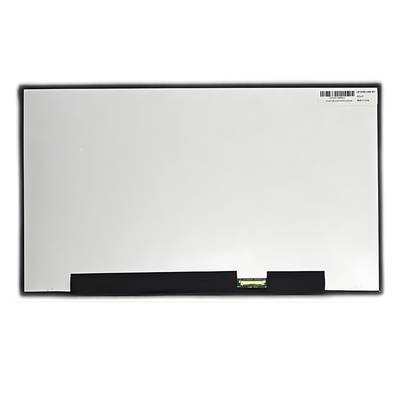

Product Image
![]()
![]()
