Productdetails:
|
| Producten: | 4.3 inch TFT-display | Resolutie: | 480 × 272 |
|---|---|---|---|
| Zichtrichting: | IPS, alle gezichtshoeken | DRIVER IC: | ST7283 |
| Touchscreen: | Nr. (RTP en CTP facultatief) | Pinnummer: | 40 pin's |
| Verbinding: | ZIF FPC 46 mm | Oppervlaktehelderheid: | 500 cd/m2 (nits) |
| Werkspanning: | 3.3V | Interface: | rgb |
| Operatieve temperatuur.: | 20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | De Vertoning van 4,3 Duimtft lcd,480*272 TFT-Lcd-scherm |
||
PInleiding

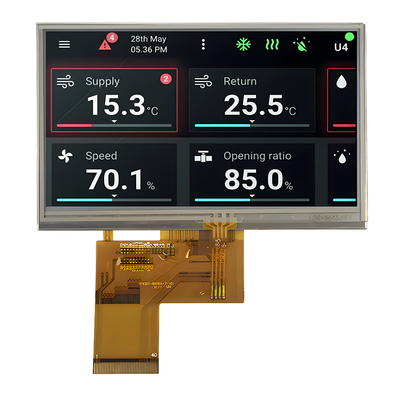

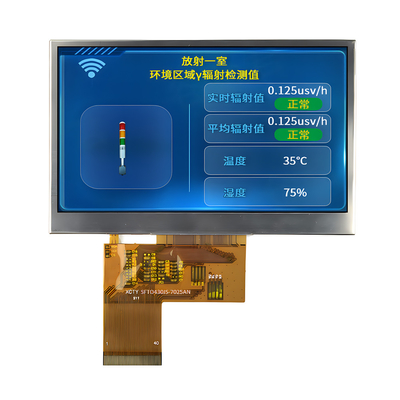

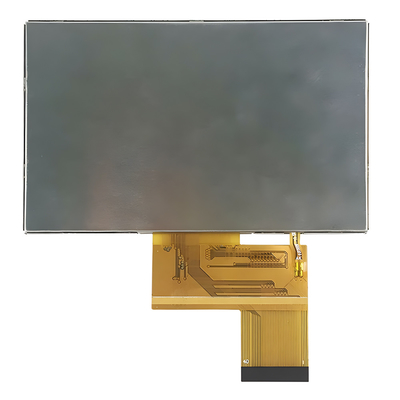

Het 4,3-inch IPS TFT LCD is een 262K kleuren scherm met een diagonale grootte van 4,3 inch en een resolutie van 480x270 dot matrix.met een uiterst brede kijkhoekDit scherm ondersteunt enkelpunts RTP- en meerpunts CTP-touchtechnologie.het bereiken van intuïtieve interactie tussen mens en computer.
De 4,3-inch IPS TFT LCD is een high-definition display met RGB-interface.
Het 4,3-inch IPS TFT-LCD-scherm is vanwege zijn uitstekende prestaties en een breed scala aan toepassingsscenario's een onmisbaar onderdeel geworden van consumentenelektronicaproducten.Het kan opwindende visuele ervaringen opleveren, voldoen aan de behoeften van de gebruikers aan beeldweergave en ondersteunen aangepaste diensten om aan specifieke toepassingsvereisten te voldoen.
Kenmerken
Grootte: 4,3 inch
Resolutie: 480 × 272 pixels
Displaymodus: IPS
Bestuurder IC: ST7283
Helderheid: 500 cd/m2
Interface-typen: RGB
Werktemperatuur: -20 °C tot 70 °C
Bergingstemperatuur: -30 °C tot 80 °C
Tipe achterlicht: LED-achterlicht, helderheid en hoeveelheid verschillen per model
OverzichtTekening
Interface pin definitie
| - Nee, dat is niet waar. | Naam van de pin | Invoer/uitvoer | Beschrijving |
| 1 | LED-K | Ik... | LED-kathode |
| 2 | LED-A | Ik... | LED-anode |
| 3 | VSS | Ik... | Power Ground |
| 4 | VDD | Ik... | Stroombron |
| 5- 12 | R00-R07 | Ik... | RED-gegevenssignaal (LSB) |
| 13 tot 20 | G00-G07 | Ik... | GREEN Gegevenssignaal ((LSB)) |
| 21-28 | R00-R07 | Ik... | Blauw gegevenssignaal (LSB) |
| 29 | VSS | Ik... | Power Ground |
| 30 | DLCK | Ik... | Clock Signal om elke datum te monteren |
| 31 | DISP | Ik... | Vertoon van het aan/uitsignaal |
| 32 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 33 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 34 | DE | Ik... | Invoergegevens in staat stellen om te bedienen |
| 35 | NC | - | Open zetten |
| 36 | GND | Ik... | Power Ground |
| 37 | XR | Ik... | PIN-code van het touchpaneel |
| 38 | YD | Ik... | PIN-code van het touchpaneel |
| 39 | XL | Ik... | PIN-code van het touchpaneel |
| 40 | VU | Ik... | PIN-code van het touchpaneel |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 3.0-3.6 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | 20.3 | 22.4 | 24 | V | Als = 20mA |
| Voedingsstroom | Als | - | 20 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | 448 | - | mW | - |
| Lichtsterkte voor LCM |
- |
- | 500 | - | Cd/m2 | Als = 20mA |
| Eenvormigheid voor LCM | - | 70 | 75 | - | % | Als = 20mA |
| Achterlichtkleur | Wit | |||||
Omgevings- en betrouwbaarheidstests
| - Nee, niet echt. | Testpunt | Voorwaarde | Opmerkingen |
| 1 | Hoogtemperatuuroperatie | Ts= + 70°C, 240 uur |
Noot 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Laagtemperatuuroperatie | Ta = -20°C, 240 uur | Noot 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Hoge temperatuur opslag | Ta= +80°C, 240 uur | IEC60068-2-2 GB2423. 2-89 |
| 4 | Lagering bij lage temperatuur | Ta = -30°C, 240 uur | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Opberging bij hoge temperatuur en vochtigheid | Ta= +60°C, 90% RH max, 160 uur |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Thermische schok (niet-opereren) | -30°C 30 min ~ +80°C 30 min Verandertijd: 5min, 30 Cyclus |
Begin met koud. Temperatuur, eindigen met hoge temperatuur IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatische ontlading (operatie) |
C=150pF, R=330 Ω, 5 punten/paneel Lucht: ±8KV, 5 keer; contact: ±4KV, 5 (omgeving: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibratie (Niet-operatie) |
Frequentiebereik: 10~55Hz, slag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 uur voor elke richting van X.Y.Z. (verpakkingsvoorwaarde) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Schok (niet-opereren) |
60G 6 ms, ± X, ± Y, ± Z 3 keer voor elke richting |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Pakketdruppelproef |
Hoogte: 80 cm, 1 hoek, 3 randen, 6 oppervlakken |
IEC60068-2-32 GB/T2423.8-1995 |
