Productdetails:
|
| Producten: | 3TFT-LCD-scherm van 0,2 inch | Resolutie: | 240x320 |
|---|---|---|---|
| Zichtrichting: | 12 uur. | Interface: | SPI met vier lijnen |
| Uitlegdimensie: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) | Actief gebied: | 48.60(W) x64.80 (H) (mm) |
| Pinnummer: | 18 spelden | Verbinding: | FPC-pluggen |
| Oppervlaktehelderheid: | 350 cd/m2 (nits) | LED-levensduur: | 40,000 uur |
| certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
| Markeren: | 3.2 inch SPI TFT LCD-scherm,18 pin TFT LCD-scherm,240*320 pixels TFT LCD-scherm |
||
Inleiding van het product
Het 3,2-inch SPI TFT-scherm is een kleuren TFT-LCD-scherm met een 240 x 320-punts matrix SPI-interface, met een rijk kleurendisplay en hoge resolutie, waardoor gebruikers een heldere visuele ervaring hebben.Geschikt voor verschillende toepassingsscenario's, zoals industriële apparatuur, handheld detectie instrumenten, schoonheidsapparaten, slimme huizen en consumentenelektronica.
Deze 3,2-inch SPI TFT SFTO320JY-7178AN-module heeft een ingebouwde ST7789V-driver-IC; het ondersteunt een 4-draad SPI-interface en heeft een voedingsspanning (VDD) van 2,8V tot 3,3V.Het kan werken bij temperaturen van -20 °C tot +70 °C, met een temperatuurbereik van -30 °C tot +80 °C.
Op basis van dit 3,2-inch SPI TFT-product biedt Saef Technology gedifferentieerde op maat gemaakte oplossingen, waaronder maar niet beperkt tot:
Aanpassing van de achtergrondverlichting: het type en de helderheid van de achtergrondverlichting aanpassen aan de eisen van het product.
Interface aanpassing: Verander de structuur en interface van de LCD-schermkabel om zich aan te passen aan specifieke hardwareplatforms.
Touchscreenintegratie: Optioneel zijn resistieve of capacitieve touchscreens beschikbaar om de gebruikerservaring te verbeteren.
Kenmerken
| Product: | 3TFT-LCD-scherm van 0,2 inch |
| Modelnummer | SFTO320JY-7178AN |
| Resolutie: | 240x320 |
| Zichtrichting: | 12 uur. |
| Interface: | SPI met vier lijnen |
| Omvang van de contour: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
| Actief gebied: | 48.60(W) x64.80 (H) (mm) |
| Pinnummer: | 18 pinnen |
| Verbinding: | FPC-pluggen |
| Oppervlakteverlichting: | 350 Cd/m2 (nitten) |
| LED-levensduur: | 40000 uur |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | Rohs & Reach-conform |
Ontwerp van de lijn
![]()
![]()
Maximale elektrische ratings
|
Artikel 1 |
Symbool |
Min. |
Maximaal |
Eenheid |
Notitie |
|
Voerspanning ((VDDI) |
V | 1.8 | 3.3 | V |
- |
|
Voerspanning ((VDD) |
V | 2.8 | 3.3 | V |
- |
|
Werktemperatuur |
TOPR | - 20 | 70 | °C |
- |
|
Bergingstemperatuur |
TSTR | -30 | 80 | °C |
- |
Achterlichtkenmerken
|
Artikel 1 |
Symbool |
Min. |
Typisch |
Maximaal |
Eenheid |
|
LED-module Voorste spanning |
VLED | 2,9 | 3.1 | 3.3 | V |
|
Stroom van de LED-module |
ILED |
- |
90 |
- |
mA |
|
LCD-oppervlakkelucht |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM Uniform oppervlakte helderheid |
LD | 80 |
- |
- |
% |
|
LCD-vermogensverlies |
PLCD |
- |
0.32 |
- |
W |
Interface pin definitie
| PIN-nummer. | Symbool | Beschrijving |
| 1 | GND |
Ground |
|
2 |
Reset |
- Dit signaal zal het apparaat resetten en het moet worden toegepast om de chip correct te initialiseren. - Het signaal is laag. |
| 3 | SCL | - Deze pin wordt gebruikt als seriële interface klok. |
|
4 |
D/C |
- Toon gegevens/opdracht selectie pin in 4-lijn serieel interface. |
|
5 |
CSX |
- Chip selectie pin, laag inschakelen, hoog uitschakelen. |
|
6 |
SDA |
SPI-interface-invoerspin. - De gegevens worden op de stijgende rand van het SCL-signaal vergrendeld. - Als deze niet wordt gebruikt, bevestig deze pin op VDDI- of DGND-niveau. |
|
7 |
SDO |
De gegevens worden uitgebracht op de dalende rand van het SCL-signaal. - Als je het niet gebruikt, laat deze speld open. |
| 8 | GND |
Ground |
|
9 |
VDD |
Stroomvoorziening voor analoge, digitale systemen en versterkingscircuits. |
| 10 | LEDA |
Anode van achtergrondverlichting (2.9V-3.3V) Typisch:3.1V) |
| 11 | LEDK | Katode van achterlicht |
| 12 | LEDK | Katode van achterlicht |
| 13 | LEDK | Katode van achterlicht |
| 14 | LEDK | Katode van achterlicht |
| 15 | XL | Aanraakpaneel Logische voet |
| 16 | VU | Aanraakpaneel Logische voet |
| 17 | XR | Aanraakpaneel Logische voet |
| 18 | YD | Aanraakpaneel Logische voet |

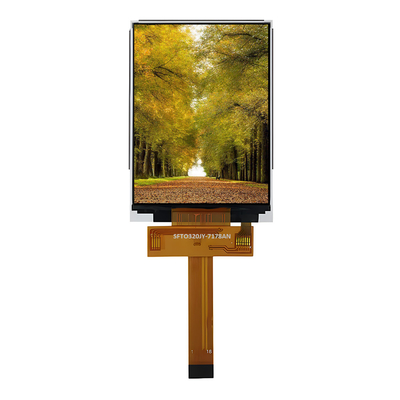

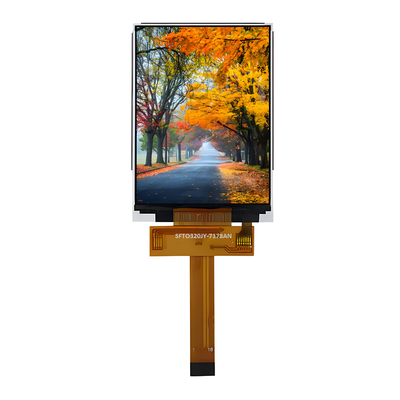

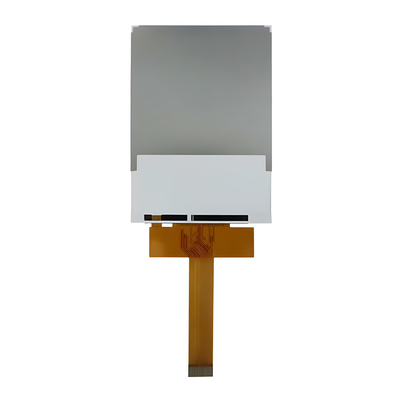

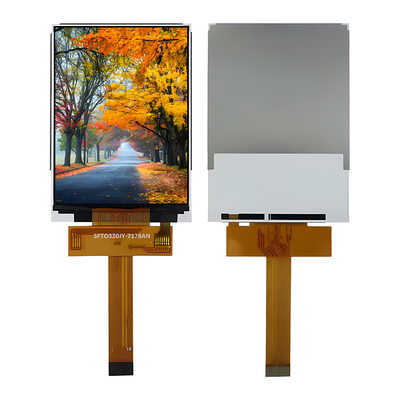

Productbeeld
![]()
![]()
![]()
