Productdetails:
|
| Producten: | 2.4 inch IPS TFT LCD | Resolutie: | 240*320 pixels |
|---|---|---|---|
| Touchscreen: | Zonder | Zichtrichting: | 12H |
| Interface: | SPI | Pinnummer: | 10 pinnen (optioneel 24 pinnen) |
| Verbinding: | Plug-in | Oppervlaktehelderheid: | 400 cd/m2 (aanpasbaar) |
| DRIVER IC: | ST7789V | LED-levensduur: | 40,000 uur |
| Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | De Vertoning van 2,4 Duimtft lcd,240X320 de Vertoning van pixeltft lcd |
||
Low Cost 2,4 inch QVGA TFT LCD Product Inleiding
2Het.4-inch TFT-scherm met een resolutie van 240 × 320 pixels zorgt voor een helder beeldscherm.Dit model SFTO240JY-7182AN heeft een SPI-interface en kan een helderheid van 400cd/m2 bereikenHet product kan tussen -20 °C en 70 °C werken en zich aanpassen aan verschillende omgevingsomstandigheden. Het kan tussen -30 °C en 80 °C worden bewaard,ervoor te zorgen dat de opslag op lange termijn geen invloed heeft op de prestaties van het product;.
Dit 2,4-inch QVGA TFT-scherm wordt veel gebruikt op verschillende gebieden, zoals medische apparatuur, industriële controle, slimme huizen en auto-navigatie.Hun hoge helderheid (tot 1000 nits) en contrast maken ze nog steeds goed zichtbaar buiten of in direct zonlichtDe lage kosten zijn een groot voordeel van het 2,4 inch TFT 240 * 320 dot matrix product SFTO240JY-7182AN, waardoor het een ideale keuze is voor projecten met beperkte budgetten, maar die een goede beeldschermprestatie vereisen.
Voor ontwikkelaars is stuurprogrammaondersteuning voor scherm- en ontwikkelingsbibliotheken even belangrijk.een efficiënte weergave en vereenvoudigde ontwikkelingsprocessen.
Kenmerken
| Artikel 1 | Specificatie | Eenheid |
| Modelnummer |
SFTO240JY-7182AN |
/ |
| Afbeeldingsmodus | Normaal zwart, doorgevoerd. | / |
| Zichtrichting | 12 uur. | / |
| Kleuren | 262K | / |
| Rijden IC | De volgende categorieën zijn bedoeld: | / |
| Interface type | 4 Lijn SPI | / |
| Dimensionele contouren | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Actief gebied | 36.72 ((W) x 48.96 ((H) |
mm |
| Resolutie | 240 RGB ((H) x 320 ((V) | pixels |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Ontwerp van de lijn
![]()
Interface pin beschrijving
|
Pin. Nee. |
Symbool | Beschrijving |
| 1 | GND | Ground |
| 2 | Reset | LCM Reset pin |
| 3 | SCL | Een serie-klokpen. |
|
4 |
RS |
Register selecteer pin RS= ¥ 1 ¥: Gegevens weergeven. RS = ¥0 ¥: commandogegevens. |
| 5 | CS |
Chip selecteer pin ((Low ) |
| 6 | SDA | Invoer van seriegegevens |
| 7 | SDO | Serial data output. |
| 8 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 9 | LED+ | Anode van achtergrondlicht |
| 10 | LED's | Katode van achterlicht |
Schematisch diagram
![]()
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
80 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |
Optische kenmerken
| Artikel 1 | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
|
Reactietijd (tot Snel. |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
Mevrouw |
| Contrastverhouding | CR | θ= 0 ° |
- |
250 |
- |
|
|
Zienhoek |
Hoogte | CR ¥10 | - | 45 | - |
Deg. |
| Onderkant | CR ¥10 | - | 20 | - | ||
| Links | CR ¥10 | - | 45 | - | ||
| Dat klopt. | CR ¥10 | - | 45 | - | ||
|
Kleurchromatiek (alleen CF met ITO, lichtbron is C licht, CIE 1931)
|
Wx |
θ= 0 ° |
-Nee.02 |
0.308 |
+0.02 |
|
| Wy. | 0.325 | |||||
| Rx | 0.612 | |||||
| Ry | 0.329 | |||||
| Gx | 0.299 | |||||
| Gezondheid | 0.567 | |||||
| Bx | 0.144 | |||||
| Door | 0.110 | |||||
| NTSC | - | 55 | - | % | ||
| Kruispraat | Ct | - | 2 | - | % | |
| Overdraagbaarheid | Trans |
- |
5 |
- |
% |

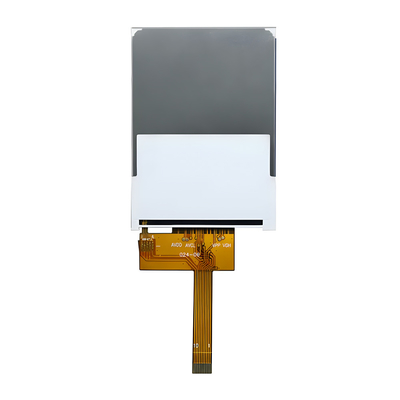

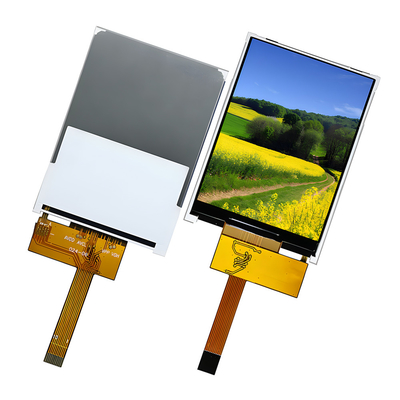

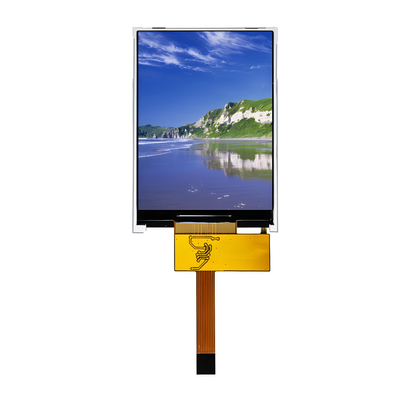

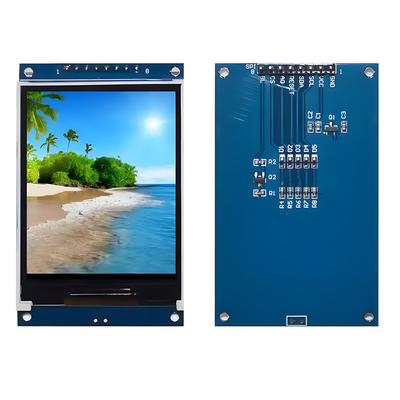

Productfoto
![]()
![]()
![]()
![]()
![]()
Omgevings- en betrouwbaarheidstests
| - Nee, niet echt. | Testpunt | Voorwaarde | Opmerkingen |
| 1 | Hoogtemperatuuroperatie | Ts= + 80°C, 240 uur |
Noot 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Laagtemperatuuroperatie | Ta = -30°C, 240 uur | Noot 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Hoge temperatuur opslag | Ta= +80°C, 240 uur | IEC60068-2-2 GB2423. 2-89 |
| 4 | Lagering bij lage temperatuur | Ta = -30°C, 240 uur | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Opberging bij hoge temperatuur en vochtigheid | Ta= +60°C, 90% RH max, 160 uur |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Thermische schok (niet-opereren) | -30°C 30 min ~ +80°C 30 min Verandertijd: 5min, 30 Cyclus |
Begin met koud. Temperatuur, eindigen met hoge temperatuur IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatische ontlading (operatie) |
C=150pF, R=330 Ω, 5 punten/paneel Lucht: ±8KV, 5 keer; contact: ±4KV, 5 (omgeving: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibratie (Niet-operatie) |
Frequentiebereik: 10~55Hz, slag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 uur voor elke richting van X.Y.Z. (verpakkingsvoorwaarde) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Schok (niet-opereren) |
60G 6 ms, ± X, ± Y, ± Z 3 keer voor elke richting |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Pakketdruppelproef |
Hoogte: 80 cm, 1 hoek, 3 randen, 6 oppervlakken |
IEC60068-2-32 GB/T2423.8-1995 |
