Productdetails:
|
Producten: | 1.77 inch TFT LCD | Resolutie: | 128 x 160 pixels |
---|---|---|---|
aanraakscherm: | Zonder | Zichtrichting: | 12 uur. |
Interface: | SPI 4 lijnen | Pinnummer: | 14 |
Verbinding: | Plug-in | Oppervlaktehelderheid: | 300 cd/m2 (aanpasbaar) |
Bestuurder IC: | ST7735 | LED-levensduur: | 40,000 uur |
Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Markeren: | SPI serieinterface TFT LCD-scherm,262K Full Color TFT LCD-scherm,De Vertoning van 1 |
** Datasheet Download **
SFTO177JY-7189AN Specificatie.pdf
Over dit item: De laagste prijs garantie 1.77 inch TFT LCD
De 1,77-inch TFT LCD voldoet aan de vraag van de markt naar miniaturisatie, laag stroomverbruik en high-definition displays met zijn matige grootte en hoge prestaties.Het heeft duidelijke marktvoordelen op het gebied van draagbare elektronische apparaten en andere gebiedenIn de industriële sector is het een van de belangrijkste factoren voor de groei van de Europese industrie.77-inch TFT LCD wordt vaak gebruikt om de bedrijfsstatus en parameters van instrumenten weer te geven, zoals temperatuur- en luchtvochtigheidsmeters, drukmeters, enz. Dit scherm kan ook worden gebruikt als interface voor automatiseringscontrolesystemen,het verstrekken van real-time gegevensbewaking en operationele feedback.
De meest gebruikte driverchip is de ST7735S, die SPI-interface ondersteunt en gemakkelijk in verschillende systemen kan worden geïntegreerd.geschikt voor verschillende lichtomstandigheden binnen en buitenGewoonlijk voorzien van 2 LED-lampen om een gelijkmatig achtergrondlicht te bieden.
Ons bedrijf heeft een absoluut kostenevoordeel in dit soort producten en garandeert klanten producten van hoge kwaliteit tegen de laagste prijzen in de branche.
Kenmerken
Artikel 1 | Specificatie | Eenheid |
Afbeeldingsmodus | Normaal zwart, doorgevoerd. | / |
Zichtrichting | 12 uur. | / |
Kleuren | 262K | / |
Rijden IC | ST7735 | / |
Interface type | 4 Lijn SPI | / |
Dimensionele contouren | 34.00(W) x 42.94(H) x 2.28(T) |
mm |
LCD-actief gebied | 28.032 ((W) x 35.04 ((H) |
mm |
Resolutie | 128 RGB ((H) x 160 ((V) | pixels |
Pixel Pitch | 0.219(W) x 0.219(H) |
mm |
Ontwerp van de lijn
Interface pin beschrijving
Pin. Nee. |
Symbool | Beschrijving |
1 | NC | Geen verbinding. |
2 | GND | Ground |
3 | LEDK | Katode van achterlicht |
4 | LEDA | Anode van achterlicht (3.0V-3.4V) |
5 | GND | Ground |
6 | Reset | LCM Reset pin |
7 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
8 | SDA | Invoer/uitvoer van seriële gegevens. |
9 | SCL | Een serie-klokpen. |
10 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
11 | IOVCC | Stroomvoorziening voor het interfacesysteem ((1.8V-3.3V) |
12 | CS |
Chip selecteer pin ((Low ) |
13 | GND | Ground |
14 | NC | Geen verbinding. |
Schematisch diagram
Absolute maximale ratings
Parameter | Symbool | Min. | Maximaal | Eenheid |
Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
Werktemperatuur | Hoogte | - 20 | 70 | °C |
Bergingstemperatuur | Tst | -30 | 80 | °C |
Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
Voorstroom | Als |
- Dat is... |
80 |
- Dat is... |
mA |
Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |
Optische kenmerken
Artikel 1 | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
Reactietijd | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
Contrastverhouding | CR | θ = 0° | 200 | 300 |
- |
|
Zienhoek |
Hoogte | CR ¥10 | 40 | 45 | - |
Deg. |
Onderkant | CR ¥10 | 15 | 20 | - | ||
Links | CR ¥10 | 40 | 45 | - | ||
Dat klopt. | CR ¥10 | 40 | 45 | - | ||
CF-kleur chromaticiteit (CIE)
|
Wx |
θ = 0° |
-Nee.02 |
0.308 |
+0.02 |
|
Wy. | 0.327 | |||||
Rx | 0.610 | |||||
Ry | 0.329 | |||||
Gx | 0.299 | |||||
Gezondheid | 0.567 | |||||
Bx | 0.143 | |||||
Door | 0.111 | |||||
Kruispraat | ct | 2% | ||||
Overdraagbaarheid | Trans | 6.21% | 60,9% |
- |

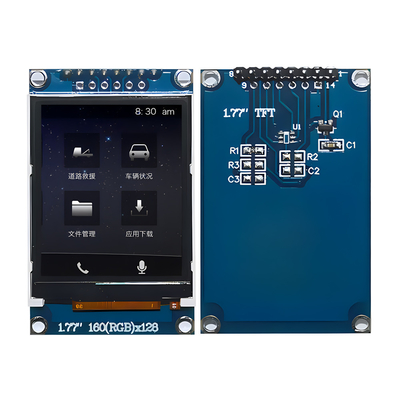

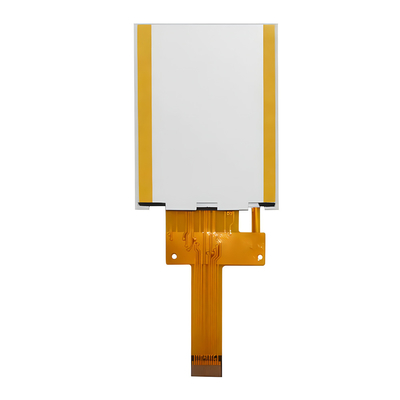

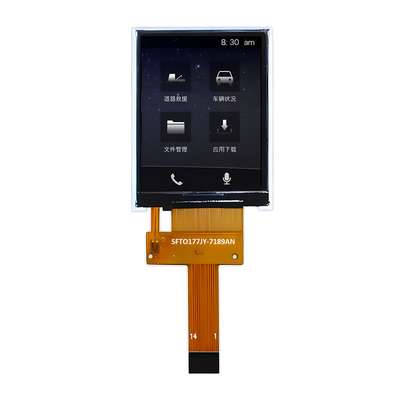

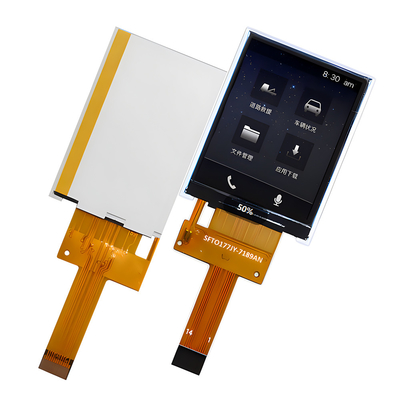

Productfoto
Omgevings- en betrouwbaarheidstests
- Nee, niet echt. | Testpunt | Voorwaarde | Opmerkingen |
1 | Hoogtemperatuuroperatie | Ts= + 80°C, 240 uur |
Noot 1 IEC60068-2-2, GB2423. 2-89 |
2 | Laagtemperatuuroperatie | Ta = -30°C, 240 uur | Noot 2 IEC60068-2-1 GB2423.1-89 |
3 | Hoge temperatuur opslag | Ta= +80°C, 240 uur | IEC60068-2-2 GB2423. 2-89 |
4 | Lagering bij lage temperatuur | Ta = -30°C, 240 uur | IEC60068-2-1 GB/T2423.1-89 |
5 | Opberging bij hoge temperatuur en vochtigheid | Ta= +60°C, 90% RH max, 160 uur |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Thermische schok (niet-opereren) | -30°C 30 min ~ +80°C 30 min Verandertijd: 5min, 30 Cyclus |
Begin met koud. Temperatuur, eindigen met hoge temperatuur IEC60068-2-14, GB2423.22-87 |
7 |
Elektrostatische ontlading (operatie) |
C=150pF, R=330 Ω, 5 punten/paneel Lucht: ±8KV, 5 keer; contact: ±4KV, 5 (omgeving: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
8 |
Vibratie (Niet-operatie) |
Frequentiebereik: 10~55Hz, slag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 uur voor elke richting van X.Y.Z. (verpakkingsvoorwaarde) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Schok (niet-opereren) |
60G 6 ms, ± X, ± Y, ± Z 3 keer voor elke richting |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Pakketdruppelproef |
Hoogte: 80 cm, 1 hoek, 3 randen, 6 oppervlakken |
IEC60068-2-32 GB/T2423.8-1995 |
