Productdetails:
|
| Producten: | 6,2 duim TFT | Resolutie: | 1024x600 pixel |
|---|---|---|---|
| Model nr.: | SFTO620BH-7180AN | Oppervlaktehelderheid: | 1000 cd/m2 (nits) |
| Touchscreen: | Zonder | Zichtrichting: | IPS, volledige kijkhoek |
| Pinnummer: | 50 pin's | Verbinding: | ZIF |
| Interface: | RGB 24 beetjes | LED-levensduur: | 40,000 uur |
| Uitlegdimensie: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Bovenkant:: | -30°C aan +80°C |
| Actief gebied: | 137.47 ((W) x 77.23 ((H) (mm) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 6.2 inch TFT LCD-scherm,1024*600 TFT-LCD-display,IPS-schermpaneel voor auto's |
||
6.2 inch 1024*600 IPS TFT LCD RGB Interface Product Inleiding
De 1024 * 600-arrangement is een gemeenschappelijke 16:9 display dot matrix.
In verschillende toepassingsscenario's, zoals industriële automatiserings- en besturingssystemen, medische apparatuur, cockpits van vervoermiddelen zoals vliegtuigen en treinen,en sommige high-end consumentenelektronicaproducten, kan de hoge resolutie van 1024 * 600 dot matrix displays een duidelijker beeldresultaat opleveren en voldoen aan de hoge eisen van professionele velden aan beeldkwaliteit.Met de technologische vooruitgang en de kostenreductieIn het kader van het programma voor de ontwikkeling van de digitale technologie wordt verwacht dat deze dot matrix-displaytechnologie in meer gebieden zal worden toegepast en gepromoot.
Dit model SFTO620BH-7180AN heeft een 6,2-inch scherm, 1024 * 600 dot matrix, en maakt gebruik van IPS-technologie, waardoor gebruikers een perfecte visuele ervaring vanuit verschillende hoeken kunnen ervaren.De werkspanning is slechts 3V-3..6V, met een typische spanning van 3,3V en een oppervlaktehelderheid van 1000nits. Gebruikers kunnen RTP of CTP op het scherm toevoegen om het interactie-effect tussen mens en computer te verbeteren.
|
Kenmerken
|
Grootte | 6.2 inch |
| Resolutie | 1024 (horizontaal) * 600 (verticaal) | |
| Interface | 24BIT RGB | |
| Type verbinding | Verbinding | |
| Kleurdiepte | 16.7M | |
| Technologie | a-Si | |
| Pixelpitch (mm) | 0.13425x0.12872 | |
| Pixelconfiguratie | RGB Verticale streep | |
| Afbeeldingsmodus | Normaal zwart | |
| LCD-driver IC | - | |
| Zichtrichting | IPS, alle kijkhoeken | |
| Inversie richting van de grijze schaal | Alle | |
|
Mechanische apparatuur
|
LCM (W x H x D) (mm) | 143.37 maal 87.13 maal 2.56 |
| Actieve oppervlakte ((mm) | 137.472 x 77.232 | |
| Met/zonder TSP | Zonder TSP | |
| Gewicht (g) | TBD | |
| LED-nummers | 20LED |
6.2 inch 1024*600 IPS TFT LCD RGB Interface Producttekening
Interface pin beschrijving
| Pin. Nee. | Symbool | Functie |
| 1,2 | VLED+ | Vermogen voor LED-achterlicht (anode) |
| 3,4 | VLED- | Vermogen voor LED-achterlicht (katode) |
| 5 | GND | Krachtgrond |
| 6 | NC | Geen verbinding |
| 7 | DVDD | Digitale kracht |
| 8 | NC | Geen verbinding |
| 9: | DE | Signal voor data-activatie. |
| 10 | VSD | Verticale synchronisatie, negatieve polariteit |
| 11 | HSD | Horizontale synchronisatie-invoer. |
| 12-19 | B7-R0 | Blauwe gegevens |
| 20-27 | G7-G0 | Groene gegevens |
| 28-35 | R7-R0 | Rode gegevens |
| 36 | GND | Ground |
| 37 | DCLK | Verkleuringsignaal |
| 38 | GND | Scherm aan/uit |
| 39 | SHLR | Links of rechts schermbesturing |
| 40 | UPDN | Op- of neerschermbediening |
| 41 | NC | Geen verbinding |
| 42 | NC | Geen verbinding |
| 43 | VPP | OTP-vermogen ((+7,8V) |
| 44 | RSTB | Globaal reset pin. Actief laag om in reset staat te gaan. OTP reset Suggereer verbinding met een RC reset circuit voor stabiliteit. Normaal hoog trekken. (R=10KΩ, C=1μF) |
| 45 | SCL | OTP Invoer van de seriële klok |
| 46 | NC | Geen verbinding |
| 47 | NC | Geen verbinding |
| 48 | GND | Krachtgrond |
| 49 | SDA | OTP Invoer van seriële gegevens |
| 50 | CS | OTP Chip selecteer pin |
Absolute maximale ratings
| Artikel 1 | Symbool | Min. | Maximaal | Eenheid |
| Voedingsspanning | VDD | -Nee.3 | 5.0 | V |
| Inlaatsignaalspanning | Vinaal | -Nee.3 | VDD+0.3 | V |
| Logische uitgangsspanning | VOUT | -Nee.3 | VDD+0.3 | V |
| Werktemperatuur | TOPR | -30 | 80 | °C |
| Bergingstemperatuur | TSTG | -30 | 80 | °C |
Achtergrondverlichting
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
| LED-stroom | Indien | - | 100 | - | mA |
| Energieverbruik | - | - | mW | ||
| LED-spanning | VF | - | 24 | - | V |
| LED-levensduur | WBL | 25000 | - | Hrs. |

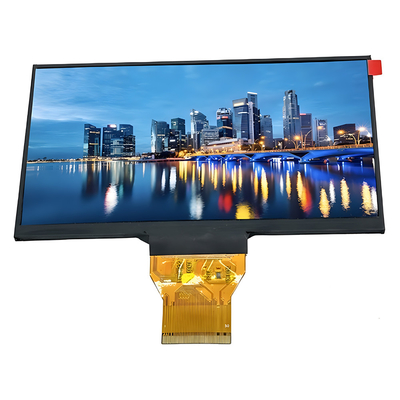

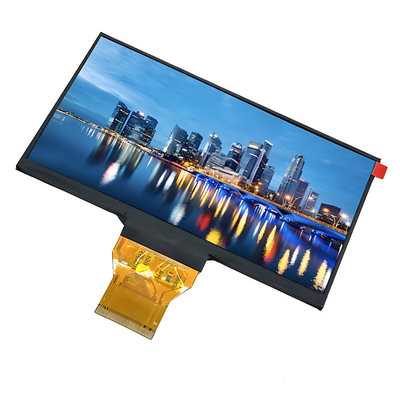

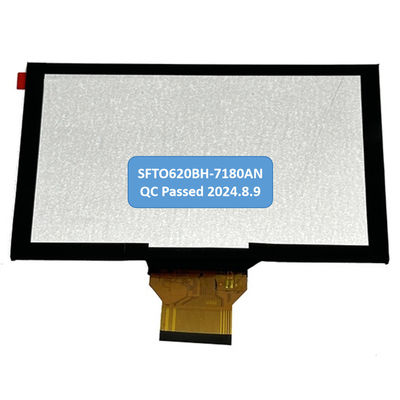

6.2 inch 1024*600 IPS TFT LCD RGB Interface Productbeeld
Betrouwbaarheidstesten
| Testpunt |
Testconditie |
Inspectie na de test |
| Hoogtemperatuuroperatie | 85°C gedurende 96 uur |
Nadat de test is voltooid, moeten de geteste LCD-monsters voor functionele en visuele inspectie 2 tot 4 uur of langer in een omgeving met normale binnentemperatuur en luchtvochtigheid worden geplaatst.De monsters mogen niet de volgende gebreken hebben:: 2. Elke geteste module mag alleen voor één van de testprojecten worden gebruikt |
| Laagtemperatuuroperatie | -30°C gedurende 96 uur | |
| Hoge temperatuur opslag | 85°C gedurende 96 uur | |
| Lagering bij lage temperatuur | -30°C gedurende 96 uur | |
| Hoogtemperatuuroperatie Vochtigheidsoperatie | 60°C, 90%RH gedurende 72 uur | |
| Thermische schok | -10°C ((30min) ~+25°C ((5min) ~+60°C ((30min) gedurende 10 cycli | |
| Vibratieproef (geen werking) |
Frequentie: 10~55Hz Amplitude:1.0mm. Ruimtijd: 11min. Testperiode: 6 cycli voor elke richting van X, Y, Z |
|
| Staticelektriciteitstest | Aanraking ±4KV, lucht aanraking ±8KV |
