Producten: | 1.44 inch TFT LCD display | Resolutie: | 128x128 punten |
---|---|---|---|
Zichtrichting: | 12:00 uur | Interface: | SPI-interface |
Pinnummer: | 10 SPELDEN | Verbinding: | Inproppen |
Touchscreen: | zonder, aanpasbaar | Dekselglas: | Aanpasbaar |
Oppervlaktehelderheid: | 300 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
Markeren: | ZIF FPC-verbinding TFT LCD-scherm,1.44 inch TFT LCD display,128x128 pixels TFT LCD-scherm |
1.44 inch SPI TFT LCD ZIF Connection Product Inleiding

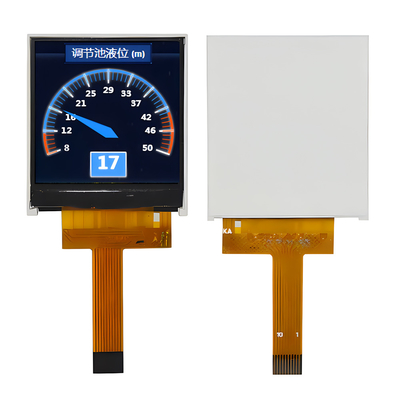

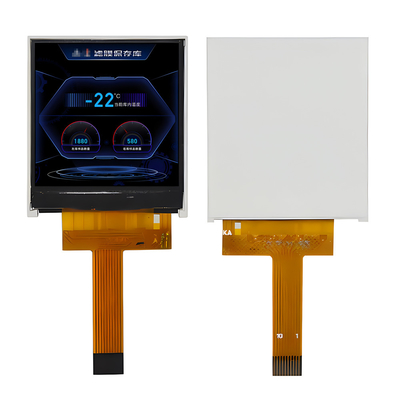

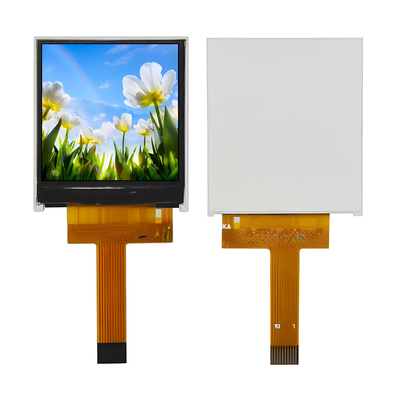

SFTO144JY-7177ANis een full-color TFT LCD-scherm met een diagonale grootte van 1,44 inch en een resolutie van 128x128.De afmetingen van de modulesSFTO144JY-7177ANHet model is 29x34,41x2,2 mm, en de grootte van het actieve gebied is 25,5x26,5 mm.Ondanks hun kleine grootte worden kleine TFT-LCD-schermen veel gebruikt in industrieën zoals slimme draagbare apparaten, instrumenten, digitale camera's, elektronische tags, communicatieapparaten en slimme huizen.Deze 1.44-inch klein TFT-displaySFTO144JY-7177ANheeft een SPI-interface (seriële perifere interface), een hoge-snelheid, full duplex, synchrone communicatiebus die slechts vier lijnen op de chippins inneemt,ruimtebesparing voor chippins en PCB-opmaak.
De ST7735-controller is in de module geïntegreerd en heeft een logisch voedingsspanningsbereik van 3,0 V tot 3,4 V. Hij kan werken in een temperatuurbereik van -20 °C tot +70 °C,en het opslagtemperatuurbereik is -30 °C tot +80 °C. De FPC vanSFTO144JY-7177ANkan worden aangepast aan de behoeften van de gebruiker en kan worden uitgerust met een nieuw ontworpen resistief aanraakscherm (RTP) of capacitief aanraakscherm.
Kenmerken
Artikel 1 | Specificatie | Eenheid |
Afbeeldingsmodus | Normaal zwart, doorgevoerd. | / |
Zichtrichting | 12 uur. | / |
Kleuren | 262K | / |
Rijden IC | COG ST7735S | / |
Interface type | SPI | / |
Dimensionele contouren | 29.00(W) x 34.41 ((H) x 2.25 ((T) |
mm |
LCD Actief gebied LCD | 25.50 ((W) x 26.50 ((H) |
mm |
Resolutie | 128 RGB ((H) x 128 ((V) | pixels |
Pixel Pitch | 0.198 ((W) x 0.198 ((H) |
mm |
1.44 inch SPI TFT LCD ZIF Connection ProductTekening
Interface pin definities
- Nee, niet echt. |
Symbool | Beschrijving |
1 | LEDA | Anode van achterlicht |
2 | LEDK | Katode voor achterlicht |
3 | SPI4W | SPI laag 3-lijn SPI hoog 4-lijn SPI actief. |
4 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
5 | GND | Aardspeld |
6 | CS | Chip selecteer input pin |
7 | Reset | LCM Reset pin |
8 | SDA | SPI-in-/uitsignaal |
9 | SCL | Seriële interfaceklok |
10 | RS | Instructie/gegevens selectie input pin |
Absolute maximale ratings
Parameter | Symbool | Min. | Maximaal | Eenheid |
Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
Werktemperatuur | Hoogte | - 20 | 70 | °C |
Bergingstemperatuur | Tst | -30 | 80 | °C |
Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Voorwaarde |
Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
- Dat is... |
Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
- Dat is... |
Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |
Pin-definities
Pinnetje |
Symbool |
Beschrijving |
1 | LEDA | Anode van achtergrondlicht |
2 | GND | Ground |
3 | Reset | LCM Reset pin |
4 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
5 | SDA | Invoer van seriegegevens |
6 | SCL | Serial clock pin |
7 | VDD | Stroomvoorziening voor Analog ((2.8V-3.3V) |
8 | CS |
Chip selecteer pin ((Low ) |
Optische kenmerken
Artikel 1 | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie | |
Overdraagbaarheid (zonder polarisator) |
T(%) |
- |
14.8 |
16.5 |
- |
% | ||
Transmittantie (met Polarisator) |
T(%) |
- |
5.4 |
6.0 |
- |
% | Meting met EWV-polarisator, uitsluitend ter referentie | |
Contrastverhouding |
CR |
Θ=0 Normaal bekijken hoek |
640 |
800 |
- |
- |
(1) ((2) Meting met EWV-polarisator, uitsluitend ter referentie |
|
Reactietijd |
Opkomend | TR | - | 4 | 8 |
msec |
(1) ((3) |
|
Val. | TF | - | 12 | 24 | ||||
Kleurbereik | S(%) | - | 53 | - | % | |||
Kleur Chromaticiteit (CIE1931)
|
Wit | Wx | 0.273 | 0.293 | 0.313 |
(1) ()) CF-glas C-licht |
||
Wy. | 0.305 | 0.325 | 0.345 | |||||
Rood | Rx | 0.616 | 0.636 | 0.656 | ||||
Ry | 0.308 | 0.328 | 0.348 | |||||
Groen | Gx | 0.263 | 0.283 | 0.303 | ||||
Gezondheid | 0.511 | 0.531 | 0.551 | |||||
Blauw | Bx | 0.115 | 0.135 | 0.155 | ||||
Door | 0.114 | 0.134 | 0.154 | |||||
Zienhoek
|
Wat? |
L |
CR>10 |
60 | 70 | - |
Meting met EWV-polarisator, uitsluitend ter referentie |
|
ΘR | 60 | 70 | - | |||||
Ver. |
De | 60 | 70 | - | ||||
Het | 50 | 60 | - | |||||
Optima View richting | 12 uur | (5) |
