Productdetails:
|
| Producten: | 0.96 inch TFT LCD | Resolutie: | 80x160 punten |
|---|---|---|---|
| Zichtrichting: | IPS, vrije kijkhoek | Interface: | SPI-interface |
| Pinnummer: | 8 spelden | Verbinding: | Inproppen |
| aanraakscherm: | Zonder | Dekselglas: | Aanpasbaar |
| Oppervlaktehelderheid: | 260 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
| Markeren: | 0.96 inch grafische TFT LCD,SPI-interface TFT-grafische LCD,80x160 pixels TFT-LCD |
||
** Datasheet Download **
SFTO096JY-7183AN specificatie.pdf

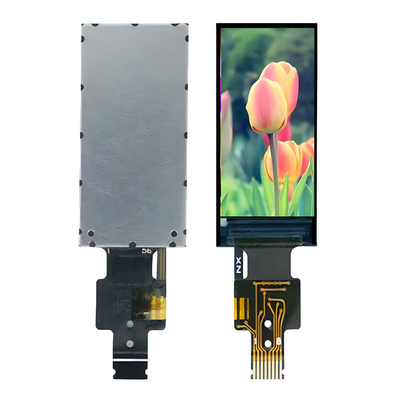

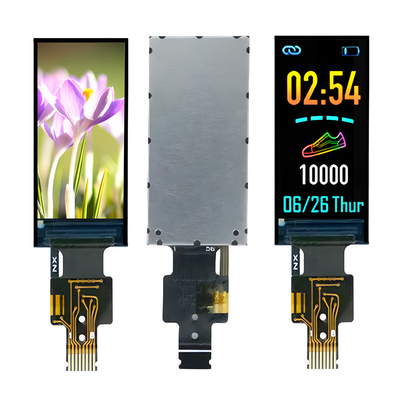

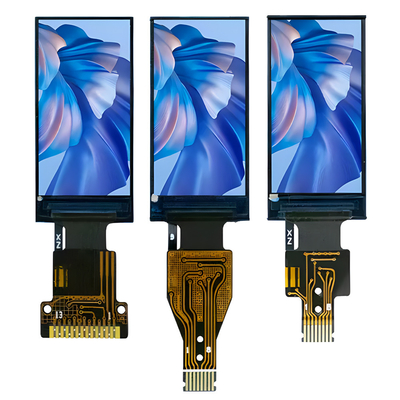

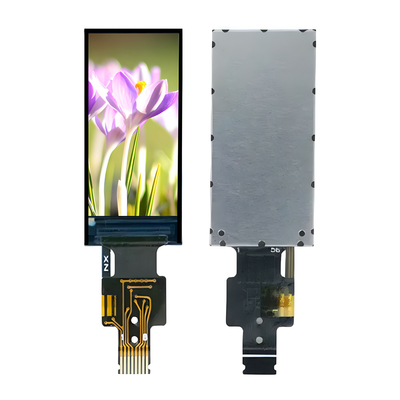

0.96 inch IPS TFT LCD 8 Pins Product Inleiding
Ondanks hun kleine grootte worden kleine TFT-LCD-schermen veel gebruikt in industrieën zoals slimme draagbare apparaten, instrumenten, digitale camera's, elektronische tags, communicatieapparaten en slimme huizen.Deze 0.96-inch klein TFT-display SFTO096JY-7183AN gebruikt een SPI-interface (seriële randinterface), dat een hoge snelheid, full duplex,synchrone communicatiebus die slechts vier lijnen op de chippins inneemt, waardoor ruimte wordt bespaard voor chippins en PCB-opmaak.
SFTO096JY-7183AN is een full-color TFT-LCD-scherm met een diagonale grootte van 0,96 inch en een resolutie van 80x160.Het maakt het zeer handig voor gebruikers om te programmeren en te gebruikenDe modulegrootte van het SFTO096JY-7183AN-model is 13,5x27,9x1,5 mm, en de grootte van het actieve gebied is 10,8x21,7 mm.
De in het product gebruikte IPS-technologie zorgt ervoor dat gebruikers vanuit elke richting een panoramisch beeld van het scherm en een uitstekende gebruikerservaring kunnen ervaren.De ST7735-controller is geïntegreerd in de module, met een logisch voedingsspanningsbereik van 3,0 V tot 3,4 V. Het kan werken in een temperatuurbereik van -20 °C tot +70 °C en het opslagtemperatuurbereik is -30 °C tot +80 °C.De FPC van SFTO096JY-7183AN kan worden aangepast aan de behoeften van de gebruiker en kan worden uitgerust met een nieuw ontworpen resistief aanraakscherm (RTP) of capacitief aanraakscherm.
Kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Inhoud |
| 1 | LCD-grootte | 0.96 inch ((diagonaal) |
| 2 | Afbeeldingsmodus | Normaal zwart |
| 3 | Resolutie | 80 ((H) RGB x 160 ((V) |
| 4 | Puntpitch | 0.135 (H) x 0,1356 ((V) mm |
| 5 | Actief gebied | 10.8 ((H) x 21,7 (V) mm |
| 6 | Grootte van de module | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | Kleurenversnelling | RGB V Verticale strook |
| 8 | Interface | SPI 4 LINE |
| 9 | Rijden IC | ST7735S |
| 10 | Lichtsterkte ((cd/m2) | 260 (TYP) |
| 11 | Zichtrichting | Alle weergave |
| 12 | Achterlicht | 1 Witte LED |
| 13 | Operatieve temp. | -20°C ~ + 70°C |
| 14 | Opbergtemperatuur | -30°C~+ 80°C |
0.96 inch IPS TFT LCD 8 Pins Producttekening
![]()
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Voorwaarde |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
- Dat is... |
| Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
- Dat is... |
| Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |
Pin-definities
|
Pinnetje |
Symbool |
Beschrijving |
| 1 | LEDA | Anode van achtergrondlicht |
| 2 | GND | Ground |
| 3 | Reset | LCM Reset pin |
|
4 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 5 | SDA | Invoer van seriegegevens |
| 6 | SCL | Serial clock pin |
| 7 | VDD | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 8 | CS |
Chip selecteer pin ((Low ) |
Optische kenmerken
| Artikel 1 | Symbool | Meetvoorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
| Reactietijd | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
Zienhoek |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Contrastverhouding | CR | - | 25 oC | 800 | - | - | |
|
Kleur van CIE-coördinaten |
Wit | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Rood | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Groen | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Blauw | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Transmittantie (met polarisator) |
5.09 |
% | |||||
