Productdetails:
|
Producten: | 1.3 inch IPS TFT LCD | Touchscreen: | Zonder |
---|---|---|---|
Resolutie: | 240x240 punten | Dekselglas: | met, Aanpasbaar |
Zichtrichting: | IPS, vrije kijkhoeken | Interface: | SPI-interface |
Pinnummer: | 24 pinnen | Verbinding: | Inproppen |
Oppervlaktehelderheid: | 250 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
Markeren: | 24 PIN Tft LCD-scherm,240x240 pixels TFT LCD-scherm,1.3 inch TFT LCD-scherm |

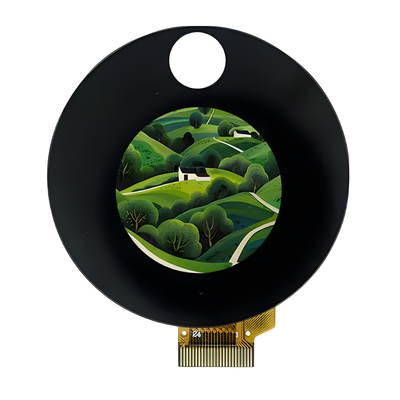

1.3 inch IPS TFT LCD met dekselglas
Een dekselplaat is een transparante lens die aan de buitenkant van een elektronisch scherm wordt bevestigd en die wordt gebruikt om zowel aanraakschermen als niet-aanraakschermen te beschermen.Met de ontwikkeling van de mobiele internettechnologie, het aantal entertainmentsystemen en andere apparaten in de periode van snelle groei van consumentenelektronica is aanzienlijk toegenomen,die de marktvraag naar dekkingproducten daadwerkelijk aanzienlijk doet toenemen.
Met de diversificatie van schermvormen zijn optische composietbekledingen door hun prestatievoordelen een opkomende oplossing voor schermbekledingen geworden.Optische samengestelde dekselplaten hebben een uitstekende prestaties op het gebied van slagweerstand, reflectiviteit en doorstraling, en worden door de gebruikers zeer goed ontvangen.
SFTO130JY-7167AT is een full-color vierkant TFT-LCD-scherm met een diagonale grootte van 1,3 inch en een resolutie van 240x240.Het maakt het zeer handig voor gebruikers om te programmeren en te gebruikenDe modulegrootte van het SFTO130JY-7167AT-model is 26,16x29,22 mm en de grootte van het actieve gebied is 23,4x23,4 mm.
De in het product gebruikte IPS-technologie zorgt ervoor dat gebruikers vanuit elke richting een panoramisch beeld van het scherm en een uitstekende gebruikerservaring kunnen ervaren.De ST7789P3-controller is geïntegreerd in de module, met een logisch voedingsspanningsbereik van 3,0 V tot 3,6 V. Het kan werken in een temperatuurbereik van -20 °C tot +70 °C en het opslagtemperatuurbereik is -30 °C tot +80 °C.De FPC van SFTO130JY-7167AT kan worden aangepast aan de behoeften van de gebruiker en kan worden uitgerust met een nieuw ontworpen resistief aanraakscherm (RTP) of capacitief aanraakscherm.
Kenmerken
Artikel 1 | Inhoud |
LCD-grootte | 1.3 inch ((diagonaal) |
Afbeeldingsmodus | Normaal zwart |
Resolutie | 240 ((H) RGB x 240 ((V) |
Puntpitch | 00,0975 (H) x 0,0975 ((V) mm |
Actief gebied | 23.4 ((H) x 23.4 (V) mm |
Grootte van de module | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Afmeting van het dekselglas | Aanpasbaar |
Interface | SPI |
Rijden IC | ST7789P3 |
Luminansie | 250 (TYP) cd/m2 |
Zichtrichting | Alle weergave |
Achterlicht | 2 Witte LED |
Operatieve temp. | -20°C ~ + 70°C |
Opbergtemperatuur | -30°C~+ 80°C |
Gewicht | TBD |
1.3 inch IPS TFT LCD met producttekening
Elektrische kenmerken
Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Luminansie |
- Dat is... |
250 |
- Dat is... |
Cd/m2 |
Achterlichtkenmerken
Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |
Optische kenmerken
Artikel 1 | Symbool | Meetvoorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
Reactietijd | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
Zienhoek |
θ |
φ = 0o | 25°C | - | 80 | - |
Deg |
φ = 180o | 25°C | - | 80 | - | |||
θ |
φ = 90o | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
Contrastverhouding | CR | - | 25°C | 800 | - | - | |
Kleur van CIE-coördinaten |
Wit | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
Rood | X | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
Groen |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
Blauw |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
Transmittantie (met polarisator) | 4. 18 | 4.65 | % |

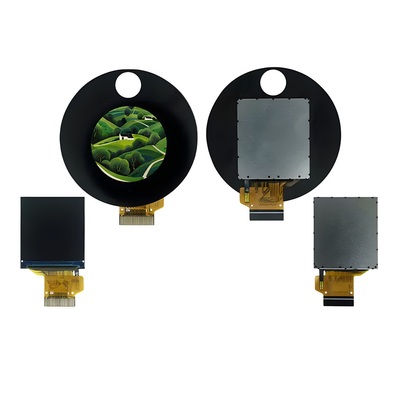

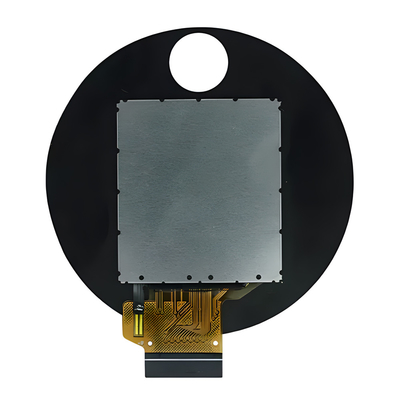

1.3 inch IPS TFT-LCD met productbeeld van het dekselglas
Betrouwbaarheidstest
Testpunt |
Testconditie |
Inspectie na de test |
Hoogtemperatuuroperatie | 85°C gedurende 96 uur |
Nadat de test is voltooid, moeten de geteste LCD-monsters voor functionele en visuele inspectie 2 tot 4 uur of langer in een omgeving met normale binnentemperatuur en luchtvochtigheid worden geplaatst.De monsters mogen niet de volgende gebreken hebben:: 2. Elke geteste module mag alleen voor één van de testprojecten worden gebruikt |
Laagtemperatuuroperatie | -30°C gedurende 96 uur | |
Hoge temperatuur opslag | 85°C gedurende 96 uur | |
Lagering bij lage temperatuur | -30°C gedurende 96 uur | |
Hoogtemperatuuroperatie Vochtigheidsoperatie | 60°C, 90%RH gedurende 72 uur | |
Thermische schok | -10°C ((30 min) ~+25°C ((5 min) ~+60°C ((30 min) gedurende 10 cycli | |
Vibratieproef (geen werking) |
Frequentie: 10~55Hz Amplitude:1.0mm. Ruimtijd: 11min. Testperiode: 6 cycli voor elke richting van X, Y, Z |
|
Staticelektriciteitstest | Aanraking ±4KV, lucht aanraking ±8KV |
