7" TFT 800x480 punten met RTP product introductie
Model nr.:SF-TC700I-9239D-T (volledig compatibel met Innolux AT070TN83)
SF-TC700I-9239D-T is een 7-inch TN-transmisief kleuren actief matrix TFT-LCD-scherm, uitgerust met een resistief touchpaneel en een resolutie van 800x480 punten.De modulegrootte is 165 (breedte) X104 (hoogte) X6.5 (diepte) mm; effectief gebied 152.4 (W) X91.44 (H) mm. Deze TFT-monitor ondersteunt een 24 bit RGB-interface.het scherm reflecteert geen licht en behoudt een betere beeldkwaliteit.
De contrastverhouding van deze module is 500:1 (typische waarde) en de helderheid is 300 nits (typische waarde).Deze module werkt binnen een temperatuurbereik van -20 tot +70 °C, met een opslagtemperatuur van -30 tot +80 °C.
Kenmerken
| Artikel 1 | Specificatie |
| LCD-grootte | 7.0 inch ((diagonaal) |
| Bestuurderselement | a-Si TFT actieve matrix |
| Resolutie | 800X3 ((RGB) X480 |
| Afbeeldingsmodus | Normaal wit, transmisief |
| Puntpitch | 0.0635 ((W) X0.1905 ((H) mm |
| Actief gebied | 152.4 (W) X91.44 (H) mm |
| Grootte van de module | 165 ((W) X104 ((H) X6.5 ((D) mm |
| Oppervlaktebehandeling | Anti-glare |
| Kleurenversnelling | RGB-strook |
| Interface | Digitaal (TTL) |
| Vermogenverbruik van achterlicht | 2.500W (Type.) |
| Energieverbruik van het paneel | 0.825W (Type.) |

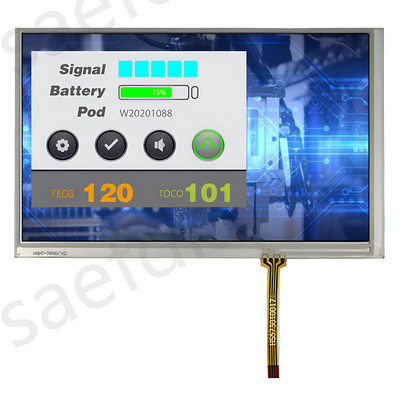

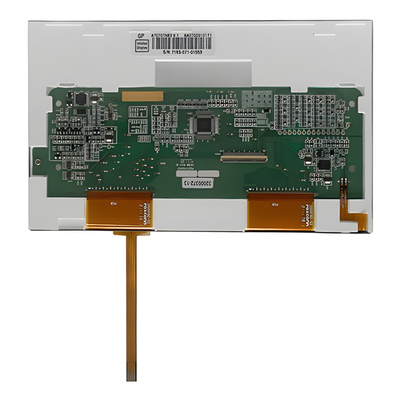

7" TFT 800x480 punten met RTP producttekening
Pin Definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| 1 | VLED | P | Stroomvoorziening voor LED-driver |
| 2 | VLED | P | Stroomvoorziening voor LED-driver |
| 3 | ADJ | Ik... | Stel de LED-helderheid aan met PWM Pulse |
| 4 | GLED | P | Aard voor LED-circuits |
| 5 | GLED | P | Aard voor LED-circuits |
| 6 | VCC | P | stroomvoorziening voor digitale schakelingen |
| 7 | VCC | P | stroomvoorziening voor digitale schakelingen |
| 8 | Modus | Ik... | Controle van de DE- of HV-modus |
| 9 | DE | Ik... | Gegevens inschakelen |
| 10 | VS | Ik... | Vsync-signaalinvoer |
| 11 | HS | Ik... | Hsync signaalinvoer |
| 12 | GND | P | Krachtgrond |
| 13 | B5 | Ik... | Blauwe gegevensinvoer (MSB) |
| 14 | B4 | Ik... | Blauwe gegevensinvoer |
| 15 | B3 | Ik... | Blauwe gegevensinvoer |
| 16 | GND | P | Krachtgrond |
| 17 | B2 | Ik... | Blauwe gegevensinvoer |
| 18 | B1 | Ik... | Blauwe gegevensinvoer |
| 19 | B0 | Ik... | Blauwe gegevensinvoer (LSB) |
| 20 | GND | P | Krachtgrond |
| 21 | G5 | Ik... | Groene gegevensinvoer (MSB) |
| 22 | G4 | Ik... | Groene gegevensinvoer |
| 23 | G3 | Ik... | Groene gegevensinvoer |
| 24 | GND | P | Krachtgrond |
| 25 | G2 | Ik... | Groene gegevensinvoer |
| 26 | G1 | Ik... | Groene gegevensinvoer |
| 27 | G0 | Ik... | Groene gegevensinvoer (LSB) |
| 28 | GND | P | Krachtgrond |
| 29 | R5 | Ik... | Rode gegevensinvoer (MSB) |
| 30 | R4 | Ik... | Invoer van rode gegevens |
| 31 | R3 | Ik... | Invoer van rode gegevens |
| 32 | GND | P | Krachtgrond |
| 33 | R2 | Ik... | Invoer van rode gegevens |
| 34 | R1 | Ik... | Invoer van rode gegevens |
| 35 | R0 | Ik... | Rode gegevensinvoer (LSB) |
| 36 | GND | P | Krachtgrond |
| 37 | DCLK | Ik... | Voorbeeldklok |
| 38 | GND | P | Krachtgrond |
| 39 | L/R | Ik... | Selecteer linker of rechter scanrichting |
| 40 | U/D | Ik... | Selecteer opwaartse of neerwaartse scanrichting |
Typische bedrijfsomstandigheden
| Artikel 1 | Symbool | Waarden | Eenheid | ||
| - Min. | Typus. | Max, ik ben er klaar voor. | |||
| Vermogenspanning | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Huidig verbruik | ILED | - | 500 | 550 | mA |
| Invoerlogische hoge spanning | HIV | 0.7VCC | - | VCC | V |
| Invoerlogische lage spanning | VIL | 0 | - | 0.3VCC | V |
| LED-levensduur | - | 40,000 | - | - | Hrs. |
Optische specificaties
| Artikel 1 | Symbool | Voorwaarde | Waarden | Eenheid | ||
| - Min. | Typus. | Max, ik ben er klaar voor. | ||||
| Zienhoek (CR ≥ 10) | θL | Φ=180° ((9 uur) | 60 | 70 | - | graad |
| θR | Φ=0°(3 uur) | 60 | 70 | - | ||
| θT | Φ=90° ((12 uur) | 40 | 50 | - | ||
| θB | Φ=270° ((6 uur) | 60 | 70 | - | ||
| Reactietijd | Tonnage | Normaal θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| Contrastverhouding | CR | 400 | 500 | - | - | |
| Kleurchromatiek | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Luminansie | L | 250 | 300 | - | cd/m2 | |
| Uniformiteit van de lichtsterkte | VU | 70 | 75 | - | % | |
