Productdetails:
|
Producten: | 3.2 inch SPI module | Modulestructuur: | TFT+RTP+SPI PCB's |
---|---|---|---|
Resolutie: | 240x320 punten | Interface: | 4 draad SPI |
Touchscreen: | Met Weerstand biedend Touch screen | DRIVER IC: | ILI9341 |
Uitlegdimensie: | 55.04x89.3 (mm) | Actief gebied: | 48.6x64.8 (mm) |
Pinnummer: | 14 pinnen | Operatieve temperatuur.: | -20°C tot 70°C |
Opbergtemperatuur: | -30°C tot 80°C | Werkspanning: | 3.3V / 5V |
Energieverbruik: | ~ 90 mA | Gewicht: | ~ 25 g |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
Markeren: | 3.2-inch TFT LCD-schermmodule,ILI9341 LCD-touchscreen van de bestuurder,LCD touchscreen 240x320 punten |
3.2 inch SPI Serial Interface TFT Module Product Inleiding
SFTM320XM-7169AT is een 3,2 inch LCD-module die een 4-draad SPI-communicatiemethode gebruikt, met een stuurprogramma-IC van ILI9341, een resolutie van 240x320, en aanraakfunctie (optioneel).Deze module bevat een LCD-scherm, achterlichtbeheerscircuit en touchscreenbeheerscircuit.
Kenmerken
Product: | 3.2 inch SPI module |
Structuur van de module: | TFT+RTP+SPI PCB's |
Resolutie: | 240x320 punten |
Interface: | 4 Draad SPI |
Touchscreen: | Met resistief touchscreen |
Bestuurder IC: | ILI9341 |
Omvang van de contour: | 55.04x89.3 (mm) |
Actief gebied: | 48.6x64.8 (mm) |
Pinnummer: | 14 pinnen |
Werktemperatuur | -20°C tot 70°C |
Opbergtemp.: | -30°C tot 80°C |
Werkspanning: | 3.3V / 5V |
Energieverbruik: | ~ 90 mA |
Gewicht: | ~ 25 g |
Hardwareconfiguratie
Het hardwarecircuit van deze LCD-module bestaat uit drie hoofdonderdelen: het LCD-schermbesturingscircuit, het touchscreenbesturingscircuit en het achterlichtbesturingscircuit.
1, Het LCD-schermbesturingscircuit wordt gebruikt om de pinnen van het LCD te bedienen, inclusief de besturingspinnen en de gegevenstransmissie-pinnen.
2, Het touchscreen bedieningscircuit kan de touchscreen touchrespons en touchcoördinatenlezen (touchscreen optioneel) bedienen.
3, wordt het achterlichtbeheerscircuit gebruikt om de helderheid en dimming van het achterlicht te regelen.Dit circuit kan worden weggelaten en de achtergrondverlichting controle pin kan rechtstreeks worden aangesloten op een 3.3V voeding.
3.2 inch SPI Serial Interface TFT-module Producttekening
Pin Definitie
- Nee, niet echt. | Pinnetje | Beschrijving |
1 | VCC | LCD Stroomvoorziening positief (3.3V~5V) |
2 | GND | LCD Ground |
3 | CS | LCD-chip selecteren |
4 | Reset | LCD-reset |
5 | DC/RS | LCD-register/gegevenskeuze-signaal |
6 | SDI ((MOSI) | LCD SPI Bus schrijven van gegevenssignaal |
7 | SCK | LCD SPI Bus kloksignaal |
8 | LED's |
Achterlichtregelsignaal (hoge verlichting, indien geen besturing vereist is, verbindt u deze aan 3.3V) |
9 | SDO ((MISO) | LCD-SPI-bus datasignaal voor het lezen van gegevens (indien niet nodig, kan het worden ontkoppeld) |
De volgende zijn touchscreen pins. Als ze geen aanraking hebben of geen aanrakingsfunctie vereisen, kunnen ze worden losgekoppeld. |
||
10 | T_CLK | Touchscreen SPI buskloksignaal |
11 | T_CS | Signal voor het selecteren van de chip op het touchscreen |
12 | T_DIN | Touchscreen SPI-bus-invoersignaal |
13 | T_DO | Signal van de SPI-bus met touchscreen |
14 | T_IRQ | Touchscreen touch onderbrekingssignaal |

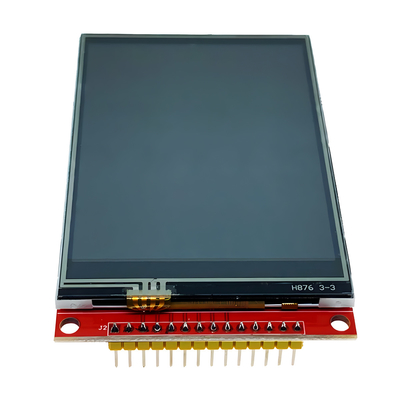

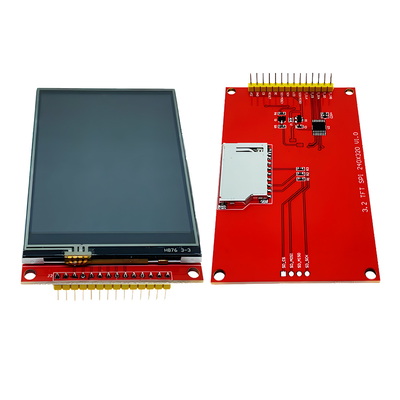

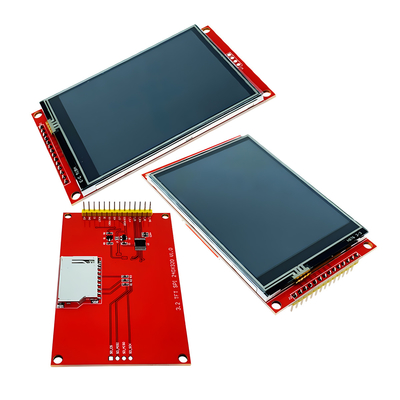

3.2 inch SPI Serial Interface TFT-module Productbeeld
