Productdetails:
|
| Producten: | 2.2 inch SPI TFT LCD | Resolutie: | 176x220 |
|---|---|---|---|
| Touchscreen: | Met Weerstand biedend Touch screen | Interface: | SPI |
| Dekselglas: | worden aangepast | Zichtrichting: | 12:00 uur |
| DRIVER IC: | ILI9225G of gelijkwaardig | Verbinding: | Verstopping (aanpasbaar) |
| Luminansie: | 250 cd/m2 ((nits) | Pinnummer: | 14 pinnen |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | Grafisch TFT LCD-scherm,2.2 inch TFT LCD-scherm,De Vertoning van SPI TFT LCD |
||
2.2 inch SPI QCIF TFT Productbeschrijving
Mechanische specificaties
| Artikel 1 | Specificatie | Eenheid |
| Afbeeldingsmaat | 2.2 | Inch |
| OUTLINE DIMENSIES | 43 maal 56,16 maal 2.3 | mm |
| Bestuurder IC | ILI9225G | - |
| Interface-type | 4-SPI | - |
2.2 inch SPI QCIF TFT ProductTekening
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | GND | Ik... | Ground |
| 2 | Reset | Ik... | Invoersignaal LCM Reset |
| 3 | SCL | Ik... | In Serial Interface wordt dit gebruikt als SCL. |
| 4 | D/C | Ik... | In 4-lijn SPI wordt deze pin gebruikt als D/CX (data/commando selectie). |
| 5 | CSX | Ik... | Invoerpen voor het chipselectiesignaal |
| 6 | SDA/SDO | Ik... | Datum invoeren/gegevens uitvoeren |
| 7 | NC | - | - |
| 8 | GND | Ik... | Ground |
| 9 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 10 | Een | O | LED-anode |
| 11-14 | K1-K4 | O | LED-kathode |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=60 mA |
| Voedingsstroom | Als | - | 60 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | 19.2 | - | mW | - |
| Lichtsterkte voor LCM |
- |
200 | 250 | - | Cd/m2 | Als=60 mA |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=60 mA |
| Achterlichtkleur | Wit | |||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
| Min. | Type | Maximaal | ||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 20 | - | Mevrouw | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 5.0 | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 500 | - | - | |
| 4 |
Zienhoek
|
Wat? | θR | CR>10 | - | 55 | - | Deg |
| θL | - | 55 | - | |||||
| Ver. | Θ+ | - | 55 | - | ||||
| - Ik ben... | - | 25 | - | |||||

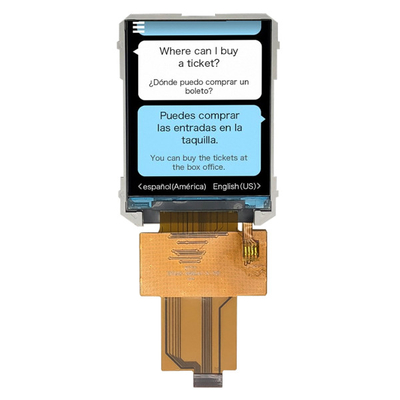

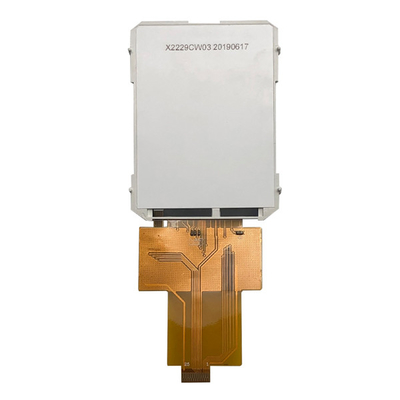

2.2 inch SPI QCIF TFT Productbeeld
