Productdetails:
|
| Producten: | 3.6 inch Ronde touchscreen TFT | Resolutie: | 544 (RGB) x 506 punten |
|---|---|---|---|
| Oppervlaktehelderheid: | 1000 cd/m2 (nits) | Touchscreen: | capacitieve touchscreen (CTP) |
| Zichtrichting: | IPS Volledige het Bekijken Hoek | DRIVER IC: | ST72566 |
| Pinnummer: | 40 pin's | Verbinding: | ZIF |
| Interface: | RGB 24 beetjes | LED-levensduur: | 40,000 uur |
| Bovenkant:: | -30°C aan +85°C | Uitlegdimensie: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Actief gebied: | 89.76 ((W) x83.49 ((H) mm | Naleving: | REACH- en RoHS-conform |
| Markeren: | 544*506 TFT LCD-scherm,3.6 inch TFT LCD-scherm,OEM TFT Lcd Vertoning |
||
capacitieve touchscreen TFT 3,6 inch ronde display module beschrijving
TS8036WV001-T is een 3,6 inch kleur actieve matrix TFT (dunne film transistor) LCD (vloeibare kristallen display) dat amorfe silicium TFT gebruikt als het schakelapparaat.Dit model bestaat uit een transmisief TFT-LCD-paneelDe resolutie van de 3,6 inch ronde TFT-LCD is 544x506 pixels en kan tot 16,7 miljoen kleuren weergeven.Deze cirkelvormige TFT-LCD is uitgerust met IC ST72566 en ondersteunt RGB 24-bit interface.De multi-touchfunctionaliteit en de uitstekende visuele prestaties maken het een ideale keuze voor veeleisende toepassingen.
-Low Input Voltage: VDD: 2,7~3,6V;
- Display Kleuren van TFT LCD: 16,7M kleuren
-CPU-interface: -RGB 24BIT
- Interne stroomcircuit.
|
Algemene informatie
|
Specificatie | Eenheid |
| Hoofdpaneel | ||
| Afbeeldingsruimte ((AA)) | 89.76 ((H) * 83.49 ((V) (3.6 inch)) | mm |
| Bestuurderselement | a-Si TFT actieve matrix | - |
| Kleuren weergeven | 16.7M | Kleuren |
| Aantal pixels | 544 ((RGB) *506 | puntjes |
| Pixel-arrangement | RGB verticale strook | - |
| Pixel pitch | 0.165 ((H) *0.165 ((V) | mm |
| Zienhoek | Alle | uur. |
| Rijden IC | ST72566 | - |
| Kleurenpixelopstelling | RGB verticale strook | |
| Afbeeldingsmodus | Transmisief/ Normaal zwart | - |
| Werktemperatuur | -30 ¢ + 85 | °C |
| Bergingstemperatuur | -30 ¢ + 85 | °C |
Mechanische informatie
|
Artikel 1
|
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Notitie | |
| Grootte van de module | Horizontaal ((H) | - | 107.13 | - | mm | -Nee.1 |
| Verticaal ((V) | - | 107.13 | - | mm | -Nee.1 | |
| Diepte ((D) | - | 9.76 | - | mm | ±0.4 | |
| Gewicht | - | TBD | - | g | - | |
Capacitatieve touchscreen TFT 3,6-inch ronde display moduleTekening
Beschrijving van de PIN
|
PIN-nummer. |
SYMBOL |
Niveau | Beschrijving |
| 1 | LEDK | L | Achterlicht. |
| 2 | LEDA | H | Achterlicht+ |
| 3 | GND | H | krachtgrond |
| 4 | VCC | H | stroomvoorziening ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | Rode gegevensbus |
| 13 tot 20 | G0-G7 | H/L | Groene gegevensbus |
| 21-28 | B0-B7 | H/L | Blauwe gegevensbus |
| 29 | GND | L | krachtgrond |
| 30 | DCLK | H/L | Pixel-kloksignaal pin |
|
31 |
DISP | H/L | is aangesloten op VDD in normale bedrijfsmodus. is aangesloten op GND, is de IC in standby-modus. |
| 32 | HSYNC | H/L | Horizontale synchronisatie. |
| 33 | VSYNC | H/L | Verticale synchronisatie. |
| 34 | DE | H/L | Signal voor data-activatie |
|
35 |
AUTODL |
H/L |
OPT-functie bedieningsspeld |
| 36 | CS | H/L | Chip selecteer input pin |
| 37 | SCL | H/L | Serial clock input. |
| 38 | SDA | H/L | Serial data input pin |
| 39 | NTC1 | / | Sluit de thermistor aan |
| 40 | NTC2 | / | Sluit de thermistor aan |
Absolute maximale ratings
|
Artikel 1 |
Symbool |
Waarden |
Eenheid |
|
| Min. | Max, ik ben er klaar voor. | |||
| Voerspanning voor logisch circuit | IOVCC | -Nee.3 | 4.6 | V |
| Voerspanning voor analoge schakelingen | VCI | -Nee.3 | 4.6 | V |
DC-ELECTRISCHE KARACTERISTICEN
|
Artikel 1
|
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Max, ik ben er klaar voor. | ||||
| Stroomvoorziening | VCC | 2.7 | 2.8 | 3.3 | V | |
| Normale modus Stroomverbruik | Icc | - | - | 55 | mA | VCC=3,3V |
| TFT-poort ON-spanning | VGH | 11.5 | 12 | 16 | V | |
| TFT-poort OFF-spanning | VGL | -8 | -12 | -12 | V | |
KARACTERISTISCHEN van de achterlichtunit
|
Artikel 1
|
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Maximaal. | ||||
| Voltage van de voeding | Vf | 13.5 | - | 16 | V | |
| Vorderingsvoorziening | Als | - | 180 | - | mA | |
| LCM-luchtvermogen | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| Uniformiteit | / | 80 | % | - | ||

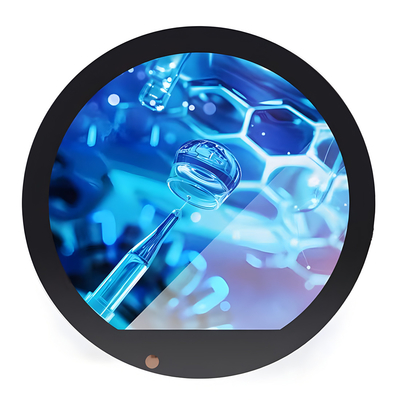

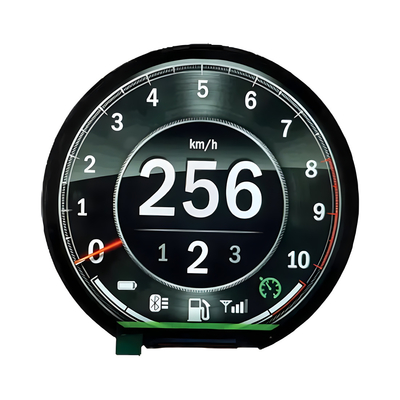

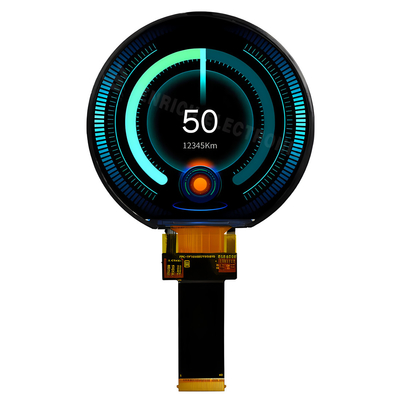

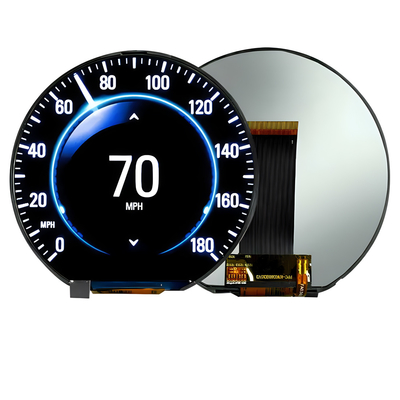

Capacitatieve touchscreen TFT 3,6-inch ronde display moduleProductbeeld
Verzekerheidstest
| Testpunt |
Testconditie
|
Inspectie na de test |
| Hoogtemperatuuroperatie | 85°C gedurende 96 uur |
Nadat de test is voltooid, moeten de geteste LCD-monsters voor functionele en visuele inspectie 2 tot 4 uur of langer in een omgeving met normale binnentemperatuur en luchtvochtigheid worden geplaatst.De monsters mogen niet de volgende gebreken hebben:: 2. Elke geteste module mag alleen voor één van de testprojecten worden gebruikt |
| Laagtemperatuuroperatie | -30°C gedurende 96 uur | |
| Hoge temperatuur opslag | 85°C gedurende 96 uur | |
| Lagering bij lage temperatuur | -30°C gedurende 96 uur | |
| Hoogtemperatuuroperatie Vochtigheidsoperatie | 60°C, 90%RH gedurende 72 uur | |
| Thermische schok | -10°C ((30 min) ~+25°C ((5 min) ~+60°C ((30 min) gedurende 10 cycli | |
| Vibratieproef (geen werking) |
Frequentie: 10~55Hz Amplitude:1.0mm. Ruimtijd: 11min. Testperiode: 6 cycli voor elke richting van X, Y, Z |
|
| Staticelektriciteitstest | Aanraking ±4KV, lucht aanraking ±8KV |
