Productdetails:
|
| Producten: | 2.8 inch rond TFT-display | Resolutie: | 480 (RGB) x 480 punten |
|---|---|---|---|
| Touchscreen: | capacitieve touchscreen (CTP) | Zichtrichting: | IPS Volledige het Bekijken Hoek |
| DRIVER IC: | SC7701S | Pinnummer: | 30 pin's |
| Verbinding: | ZIF | Oppervlaktehelderheid: | 250 cd/m2 (nits) |
| Interface: | RGB 18 bits | LED-levensduur: | 40,000 uur |
| Bovenkant:: | -20°C tot +70°C | Uitlegdimensie: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Actief: | 70.13(W) x70.13(H) mm | Naleving: | REACH- en RoHS-conform |
| Markeren: | een LCD-scherm van 480x480 TFT,2.8 inch TFT-LCD-scherm |
||
2.8 inch capacitieve touchscreen Ronde TFT-moud
Dit product heeft de eigenschap van een lage ingangsspanning, VDD: 2,7~3,6 V. Door het gebruik van IPS-technologie heeft het product een kijkhoek van 80 graden vanuit elke richting.Het product gebruikt RGB 18BIT-waarden als CPU-interface en is uitgerust met een intern voedingscircuitDit product is ontworpen met een capacitieve touchscreen (CTP), die gebruiksvriendelijker is en de gebruikers een zeer goede ervaring biedt.
| Algemene informatie | Specificatie | Eenheid |
| Hoofdpaneel | ||
| Afbeeldingsruimte ((AA)) | 70.128 ((H) *70.128 ((V) (2.8 inch)) | mm |
| Bestuurderselement | a-Si TFT actieve matrix | - |
| Kleuren weergeven | 16.7M | Kleuren |
| Aantal pixels | 480 ((RGB) *480 | puntjes |
| Pixel-arrangement | RGB verticale strook | - |
| Pixel pitch | 0.180 ((H) *0.180 ((V) | mm |
| Zienhoek | Alle | uur. |
| Rijden IC | ST7701S | - |
| Kleurenpixelopstelling | RGB verticale strook | |
| Afbeeldingsmodus | Transmisief/ Normaal zwart | - |
| Werktemperatuur | -20 ¢ + 70 | °C |
| Bergingstemperatuur | -30 ¢ + 80 | °C |
Mechanische informatie
| Artikel 1 | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Notitie | |
| Grootte van de module | Horizontaal ((H) | - | 86.7 | - | mm | -Nog niets.1 |
| Verticaal ((V) | - | 86.7 | - | mm | -Nog niets.1 | |
| Diepte ((D) | - | 4.19 | - | mm | ±0.3 | |
| Gewicht | - | TBD | - | g | - | |
2.8 inch 480x480 Ronde TFT LCD Display Module Tekening
Beschrijving van de PIN
| Pin NO. | Symbool | Niveau | Functie |
| 1 | LEDA | H | Achterlicht+ |
| 2 | LEDK1 | L | Achterlicht. |
| 3 | LEDK2 | L | Achterlicht. |
| 4 | LEDK3 | L | Achterlicht. |
| 5 | LEDK4 | L | Achterlicht. |
| 6 | VDD 2,8 V | H | Stroomvoorziening ((2,5-3,3 V) |
| 7 | IOVCC1.8V | H | Stroomvoorziening ((1.65-3.3V) |
| 8 | LCM RST | H/L | LCM Hardware reset pin |
| 9 | TE | H/L | Versnelling van het scheuren |
| 10 | PWM | H/L | Achterlicht aan/uit bedieningsspeld. |
| 11 | GND | L | Ground |
| 12 | D0P | H/L | HSSI_D0+ zijn differentiële gegevenssignaallijnen. |
| 13 | D0N | H/L | HSSI_D0- zijn differentiële gegevenssignalen. |
| 14 | GND | L | Ground |
| 15 | D1P | H/L | HSSI_D1+ zijn differentiële gegevenssignalen. |
| 16 | D1N | H/L | HSSI_D1- zijn differentiële gegevenssignaallijnen. |
| 17 | GND | L | Ground |
| 18 | CP | H/L | HSSI_CLK+ zijn differentiële gegevenssignalen. |
| 19 | GN | H/L | HSSI_CLK- zijn differentiële gegevenssignaallijnen. |
| 20 | GND | L | Ground |
| 21 | NC | NC | |
| 22 | GND | L | Ground |
| 23 | NC | NC | |
| 24 | GND | L | Ground |
| 25 | TP-INT | H/L | Interruptie pin |
| 26 | TP-SDA | H/L | Serial data input pin |
| 27 | TP-SCL | H/L | Serial clock input |
| 28 | TP-REST | H/L | TP Hardware reset pin |
| 29 | TP-VCC | H/L | Stroomvoorziening 2,8 V |
| 30 | GND | L | Ground |
Absolute maximale ratings
|
Artikel 1 |
Symbool |
Waarden |
Eenheid |
|
| Min. | Max, ik ben er klaar voor. | |||
| Voerspanning voor logisch circuit | IOVCC | -Nog niets.3 | 4.6 | V |
| Voerspanning voor analoge schakelingen | VCI | -Nog niets.3 | 4.6 | V |
DC-ELECTRISCHE KARACTERISTICEN
|
Artikel 1 |
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Max, ik ben er klaar voor. | ||||
| Stroomvoorziening | VCC | 2.7 | 2.8 | 3.3 | V | |
| Normale modus Stroomverbruik | Icc | - | - | 55 | mA | VCC=2,8V |
| TFT-poort ON-spanning | VGH | 11.5 | 12 | 16 | V | |
| TFT-poort OFF-spanning | VGL | -8 | -12 | -12 | V | |
KARACTERISTISCHEN van de achterlichtunit
|
Artikel 1 |
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Max, ik ben er klaar voor. | ||||
| Voltage van de voeding | Vf | 2.7 | - | 3.3 | V | |
| Vorderingsvoorziening | Als | - | 80 | - | mA | |
| LCM-luchtvermogen | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Uniformiteit | / | 80 | % | - | ||

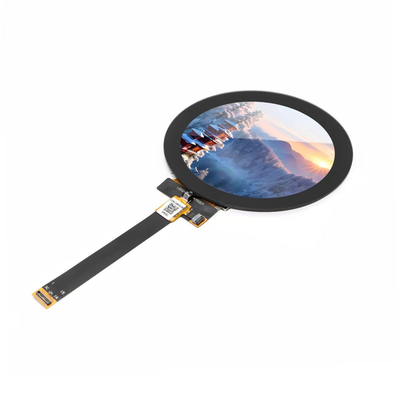

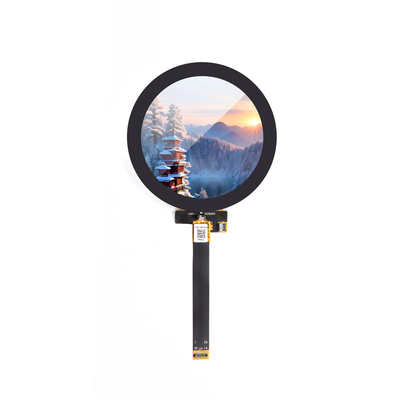

2.8 inch 480x480 Ronde TFT LCD Display Module Productbeeld
Verzekerheidstest
|
Testpunt |
Testconditie
|
Inspectie na de test |
| Hoogtemperatuuroperatie | 70°C gedurende 96 uur |
Nadat de test is voltooid, moeten de geteste LCD-monsters voor functionele en visuele inspectie 2 tot 4 uur of langer in een omgeving met normale binnentemperatuur en luchtvochtigheid worden geplaatst.De monsters mogen niet de volgende gebreken hebben:: 2. Elke geteste module mag alleen voor één van de testprojecten worden gebruikt |
| Laagtemperatuuroperatie | -20°C gedurende 96 uur | |
| Hoge temperatuur opslag | 80 °C gedurende 96 uur | |
| Lagering bij lage temperatuur | -30°C gedurende 96 uur | |
| Hoogtemperatuuroperatie Vochtigheidsoperatie | 60°C, 90%RH gedurende 72 uur | |
| Thermische schok | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) gedurende 10 cycli | |
| Vibratieproef (geen werking) |
Frequentie: 10~55Hz Amplitude:1.0mm. Ruimtijd: 11min. Testperiode: 6 cycli voor elke richting van X, Y, Z |
|
|
Staticelektriciteitstest |
Aanraking ±4KV, lucht aanraking ±8KV |
Fabrieksfaciliteiten en certificaten
