Productdetails:
|
| Sleutelwoorden: | 7 inch capacitieve touchscreen TFT | Touchscreen: | CTP ((Capacity Touch Screen) |
|---|---|---|---|
| Resolutie: | 1024x600 punten | De Afmeting van het dekkingsglas: | Konning Gorilla 2 |
| LCM-interface: | RGB | Oppervlaktehelderheid: | 1000 neten |
| EMI: | met EMI-bescherming | Hardheid van het oppervlak: | >7H |
| Schokbestendigheid: | IK08 | LED-levensduur: | 40,000 uur |
| Pins: | 50 pin's | Zichtrichting: | Alle gezichtshoeken ((80/80/80/80) |
| Stofdicht: | met 3M VHB | CTP-interface: | I2C |
| Operatieve temperatuur.: | – 30℃ aan +75℃ | Naleving: | REACH- en RoHS-conform |
| Markeren: | Ik08 TFT display,glas 3mm TFT display |
||
Inleiding van het product
SAEF Technology SFTO700XC-7026ACT maakt gebruik van Corning Gorilla 3mm glas als dekselplaat, dat slagvastheid IK08 en een oppervlakhardheid van maximaal 7H heeft.Er zijn meerdere functionele opties voor de oppervlaktebehandeling van glasWe kunnen het op maat maken volgens de specifieke eisen van onze klanten.De grootte van het deksel glas kan worden aangepast volgens de aanvraag van de klantOm de stofbescherming te bewerkstelligen, zullen wij 3M VHB aanbrengen op de trappen aan de achterkant van het glas, waardoor stof volledig niet in het apparaat van de gebruiker kan komen.We hebben ook een antistatische behandeling uitgevoerdDoor middel van contactstatische elektrische tests bereikte het statische elektriciteitsniveau van het product/gebruikersapparatuur 8 KV en door middel van luchtstatische elektrische tests bereikte het 10 KV.Een andere toepassingsmogelijkheid is dat het product perfecte tasteffecten kan hebben., of met blote handen of met plastic handschoenen.
SAEF Technology SFTO700XC-7026ACT wordt momenteel gebruikt door klanten met een helderheid van 1000 nits.500 en 1500 nits om aan de behoeften van gebruikers in verschillende omgevingen te voldoen.
Snelle productgegevens
1. LCD Grootte: 7 ′′ inch TFT
2Resolutie: 1024x600
3. Zienhoek: vrij, alle kijkhoeken
4De afmetingen zijn: 164x97x2.6 mm.
5. LCM-interface type: RGB
6. CTP-interface type: I2C
7Temperatuur: boven -30°C tot +75°C; onder -30°C tot +80°C
8. Touch Panel: capacitieve touchscreen ((CTP)
Specificatie
| Kenmerken | Specificaties | |
| Specificaties weergeven. | LCD-type | 7.0 inch |
| Resolutie (H*V) | 1024 ((RGB) × 600 | |
| Technologie | a-Si TFT | |
| Pixelconfiguratie | RGB Verticale streep | |
| Afbeeldingsmodus | Normaal zwart | |
| Oppervlaktebehandeling | Glanzers | |
| Zichtrichting | Alle | |
| Inversie richting van de grijze schaal | - Nee, niet echt. | |
|
Mechanische apparatuur Kenmerken |
Omtrek (W x H x T) (mm) | 218.42 maal 146.9 maal 9.55 |
| Actieve oppervlakte ((mm) | 154.21 maal 85.92 | |
| Met/zonder touchscreen | Met CTP | |
| Type aansluiting | 50PIN 0,5PITCH | |
| Achterlichttype | LED's | |
| Gewicht (g) | TBD | |
| Elektrische kenmerken | Interface | RGB |
| Aantal kleuren | 16.7M | |
| Bestuurder IC | HC8282A11 HX8696A01 | |
| CTP IC | GT928 | |
Tekening
| - Nee, dat is niet waar. | Pinnaam | Beschrijving |
| 1 | LED-A1 | Stroomspanning voor LED-achterlicht Anode |
| 2 | LED-A2 | Stroomspanning voor LED-achterlicht Anode |
| 3 | LED-K1 | Stroomspanning voor LED-achterlicht kathode |
| 4 | LED-K1 | Stroomspanning voor LED-achterlicht kathode |
| 5 | GND | Krachtgrond |
| 6 | VCOM | VCOM-spanning |
| 7 | DVDD | Energie voor digitale circuits |
| 8 | Modus | DE- of HV-moduscontrole.H:DE-modus.L:HSD/VSD-modus |
| 9 | DE | Gegevens inschakelen |
| 10 | VS | Vsync-signaalinvoer |
| 11 | HS | Hsync signaalinvoer |
| 12 | B7 | Blauw gegevenssignaal (MSB) |
| 13 | B6 | Blauw gegevenssignaal |
| 14 | B5 | Blauw gegevenssignaal |
| 15 | B4 | Blauw gegevenssignaal |
| 16 | B3 | Blauw gegevenssignaal |
| 17 | B2 | Blauw gegevenssignaal |
| 18 | B1 | Blauw gegevenssignaal |
| 19 | B0 | Blauw gegevenssignaal (LSB) |
| 20 | G7 | GREEN Gegevenssignaal (MSB) |
| 21 | G6 | GROEN gegevenssignaal |
| 22 | G5 | GROEN gegevenssignaal |
| 23 | G4 | GROEN gegevenssignaal |
| 24 | G3 | GROEN gegevenssignaal |
| 25 | G2 | GROEN gegevenssignaal |
| 26 | G1 | GROEN gegevenssignaal |
| 27 | G0 | GREEN Gegevenssignaal ((LSB)) |
| 28 | R7 | RED-gegevenssignaal (MSB) |
| 29 | R6 | Rode gegevenssignaal |
| 30 | R5 | Rode gegevenssignaal |
| 31 | R4 | Rode gegevenssignaal |
| 32 | R3 | Rode gegevenssignaal |
| 33 | R2 | Rode gegevenssignaal |
| 34 | R1 | Rode gegevenssignaal |
| 35 | R0 | RED-gegevenssignaal ((LSB)) |
| 36 | GND | Krachtgrond |
| 37 | DCLK | DAT-klok |
| 38 | GND | Krachtgrond |
| 39 | L/R | Selecteer links of rechts scanderij. |
| 40 | U/D | Selecteer opwaarts of naar beneden scanrichting. |
| 41 | VGH | Poort ON Spanning |
| 42 | VGL | Sluiting van de spanning |
| 43 | AVDD | Stroomspanning voor analoge circuits. |
| 44 | Reset | Globale reset pin |
| 45 | NC | Geen verbinding. |
| 46 | VCOM | VCOM-spanning |
| 47 | DITHB |
Dithering functie.H:6bit resolutie ((laatste 2bit van de invoergegevens Verkorte) L:8bits resolutie (standaardinstelling) |
| 48 | GND | Krachtgrond |
| 49 | NC | Geen verbinding. |
| 50 | NC | Geen verbinding. |

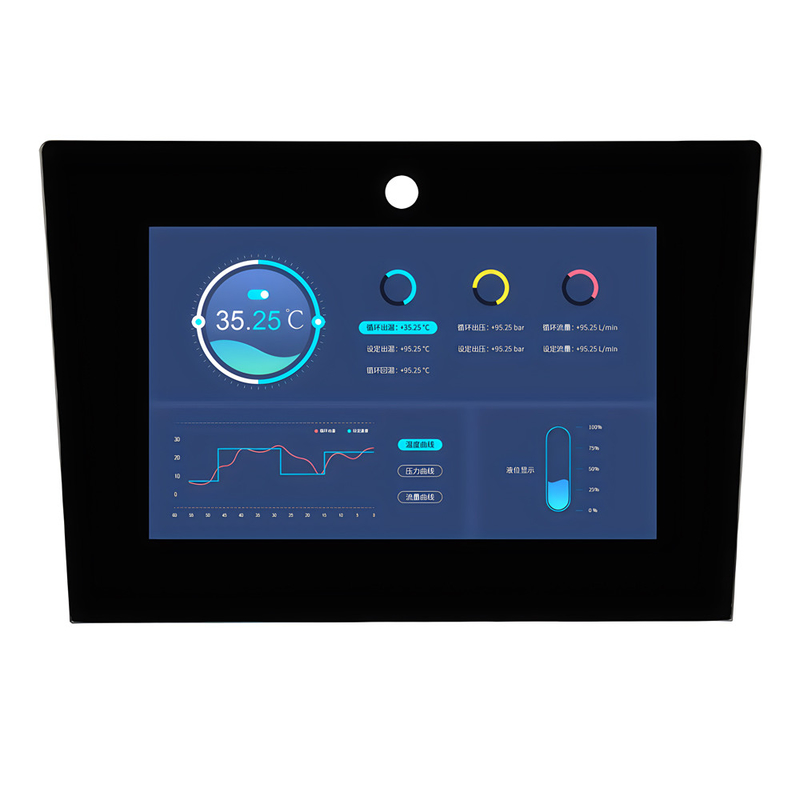

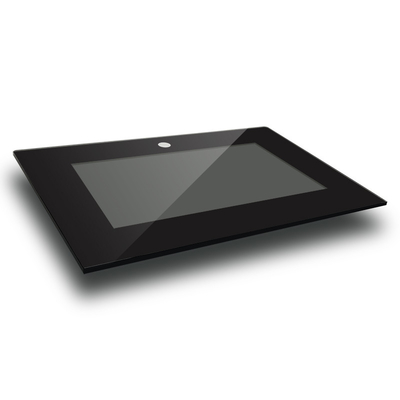

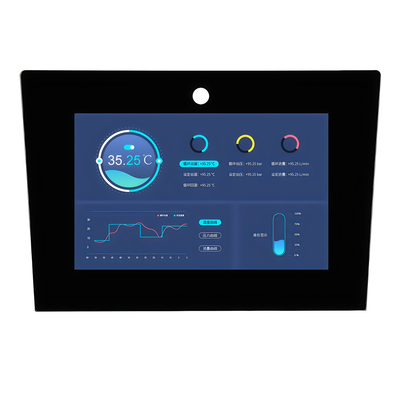

Productbeeld
