Productdetails:
|
| Producten: | 4" TFT LCD touchscreen | Aanraakscherm: | Resistief aanraakpaneel (RTP) |
|---|---|---|---|
| Resolutie: | 480x800 | Zichtrichting: | 12 uur. |
| DRIVER IC: | ILI9806E | Pinnummer: | 51 pinnen |
| Verbinding: | Inproppen | Oppervlaktehelderheid: | 300 cd/m2 (nits) |
| Interface: | RGB | LED-levensduur: | 40,000 uur |
| Operatieve temp.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | Resistief touchscreen TFT LCD-scherm,RGB-interface TFT-LCD-scherm |
||
480x800 4" TFT-resistief touchscreen-display
Deelnummer: SF-TC397H-8783A-T
SF-TC397H-8783A-T is een 4 inch TFT-LCD-module. Het bestaat uit een TFT-LCD-paneel, driver IC, FPC, een achterlichtunit. Het 4" displaygebied bevat 480 X ((RGB) X 800 pixels en kan tot 262K kleuren weergeven.Dit product voldoet aan het milieucriterium van RoHS.
Deze grafische TFT-display is een 3,97" diagonaal, full-color TFT.met een ingebouwde resistieve touchscreen met de aansluiting naar de TAB-connector voor het schermDeze LCD TFT heeft een ingebouwde controller en een enkele spanning van 2,8v voor stroomvoorziening en logica.
Deze module ziet er geweldig uit. het wordt veel gebruikt in koffiemachine, magnetron, scanner, home automation, toegangscontrolesysteem, bewakingsapparatuur.analysatoren, beveiligingssysteem, tuin irrigatiesysteem, enz.
Kenmerken
| Product: | 4" TFT LCD touchscreen |
| Resolutie: | 480x800 |
| Interface: | RGB |
| Bestuurder IC: | ILI9806E |
| Verbinding: | Inproppen |
| Werktemperatuur | -20°C tot +70°C |
| Touchscreen: | Resistief aanraakpaneel (RTP) |
| Zichtrichting: | 12 uur. |
| Pinnummer: | 51 pin's |
| Oppervlakteverlichting: | 300 Cd/m2 (nitten) |
| LED-levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform |
480x800 4" TFT-resistief aanraakscherm
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LEDK | O | LED-kathode |
| 2 | LEDA | O | LED-anode |
| 3 | VU | Ik... | Invoersignaal van het touchpaneel |
| 4 | XL | Ik... | Invoersignaal van het touchpaneel |
| 5 | YD | Ik... | Invoersignaal van het touchpaneel |
| 6 | XR | Ik... | Invoersignaal van het touchpaneel |
| 7 | GND | Ik... | Ground |
| 8 | VCI | Ik... | Stroomvoorziening 2.8V Spanning |
| 9 | NC | - | Open zetten |
| 10 | IOVCC | Ik... | Stroomvoorziening 1.8V Spanning |
| 11 | TE | Ik... | Versnelling van het scheuren |
| 12 | SDO | - | SPI-interface Input/output pin |
| 13 | SDI | Ik... | SPI-interface Input/output pin |
| 14 | WR/SCL | - | SPI-kloksignaal |
| 15 | CSX | Ik... | Invoerpen voor het chipselectiesignaal |
| 16 | RESX | Ik... | Invoersignaal LCM Reset |
| 17 tot 40 | DB23-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 41 | ENABLE | Ik... | Gegevenssignalen in RGB-I/F-modus 1. |
| 42 | DOTCLK | Ik... | Clock Signal om elke datum te monteren |
| 43 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 44 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 45 | LEDPWM | Ik... | Deze pin is verbonden met de externe LED-driver. |
| 46 | LWDON | Ik... | Gebruikt voor het inschakelen/uitzetten van externe LED-achterlichtregeling. |
| 47 | NC | - | Open zetten |
| 48 | NC | - | Open zetten |
| 49 | IM0 | Ik... | Selecteer de interface modus |
| 50 | IM1 | Ik... | Selecteer de interface modus |
| 51 | GND | Ik... | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 0.3~4.6 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 25.6 | V | Als= 20 mA | - | ||
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 512 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
300 | - | Cd/m2 | Als= 20 mA | - | |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als= 20 mA | - |
| Achterlichtkleur | Wit | ||||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 19 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 4.14 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
720 | 900 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | 70 | - | Deg | - | |
| θL | 70 | - | |||||||
| Ver. | Θ+ | 70 | - | ||||||
| - Ik ben... | 60 | - | |||||||

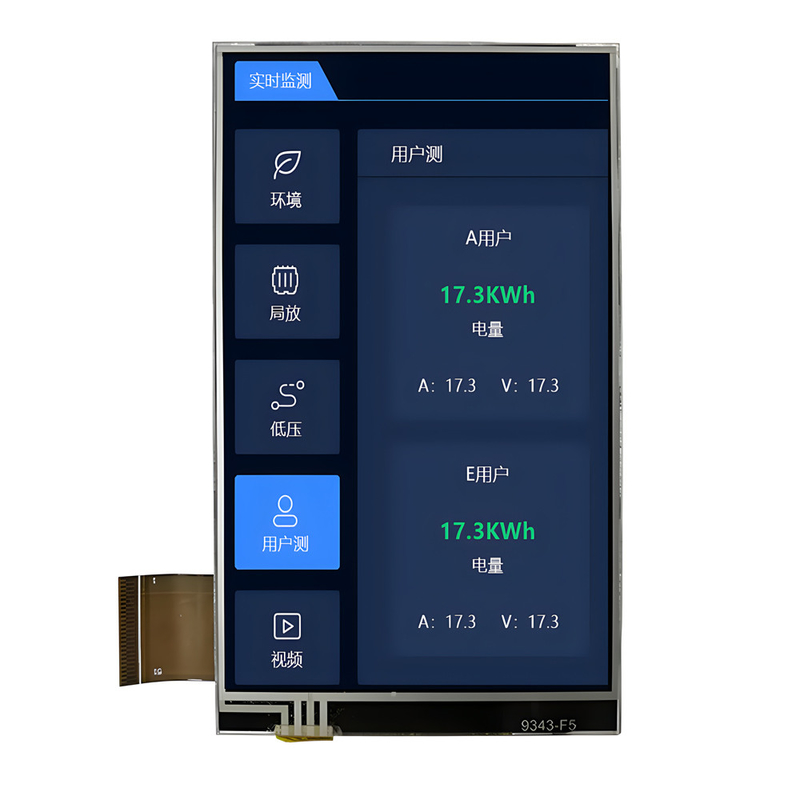

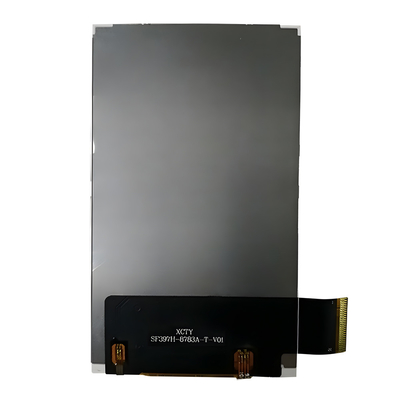

480 x 800 punten 4 " Resistief touchscreen TFT Display Productbeeld
