Productdetails:
|
| Producten: | 1.77 inch TFT-display | Aanraakscherm: | Optioinal |
|---|---|---|---|
| Resolutie: | 128x160 | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Zichtrichting: | 12:00 uur | Interface: | 8 bit |
| Pinnummer: | 20 SPELDEN | Verbinding: | Het solderen |
| Oppervlaktehelderheid: | 250 cd/m2 | LED-levensduur: | 40,000 uur |
| Operatieve temp.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | TFT-scherm met 128x160 punten,MPU-interface 1,77 inch TFT-display |
||
1.77 inch TFT-LCD-scherm 8-bits MPU-interface Productbeschrijving
Een snelle productoverzicht
Beschrijving
SF-TS177H-8784A-N is een 1,77 inch portret modus TFT LCD-module met 128x160 punt resolutie.en enkele andere kleine consumentenelektronicaDeze TFT-LCD-module is ingebouwd met ILI9163V IC (compatibel met ST7735 IC).Deze module heeft een anti-glare oppervlakte paneel, zichtrichting 12 uur, grijschaal omkering 6 uur.
De SF-TS177H-8784A-N-module is een TFT-LCD met portretmodus en is ook verkrijgbaar voor een resistief touchscreen met onderdeel nr. SF-TS177H-8784A-T. De werktemperaturen variëren van -20°C tot +70°C.zijn opslagtemperatuur varieert van -30°C tot +80°C.
1.77 inch TFT-LCD-scherm 8-bits MPU-interface Producttekening
![]()
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LED's | O | LED-kathode |
| 2 | LED+ | O | LED-anode |
| 3 | GND | Ik... | Ground |
| 4 | VDD | Ik... | Stroomvoorziening 2.8V Spanning |
| 5 | NC | - | Laat open |
| 6 | NC | - | Laat open |
| 7 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 8 | Reset | Ik... | Invoersignaal LCM Reset |
| 9 | RS | Ik... | Signal selecteren |
| 10 | /WR | Ik... | Schrijf strobe-signaalinput pin |
| 11 | /RD | Ik... | Lees strobe-signaalinput pin |
| 12-19 | DB7-DBO | Invoer/uitvoer | Toon gegevens I/O |
| 20 | GND | Ik... | Ground |
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=40 mA | - |
| Voedingsstroom | Als | - | 40 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 288 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 250 | - | Cd/m2 | Als=40mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=40 mA | - |
| Achterlichtkleur | Wit | ||||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 6 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 500 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | - | 60 | - | Deg | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Ik ben... | - | 45 | - | ||||||

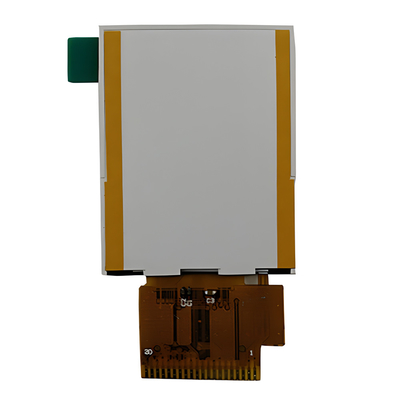

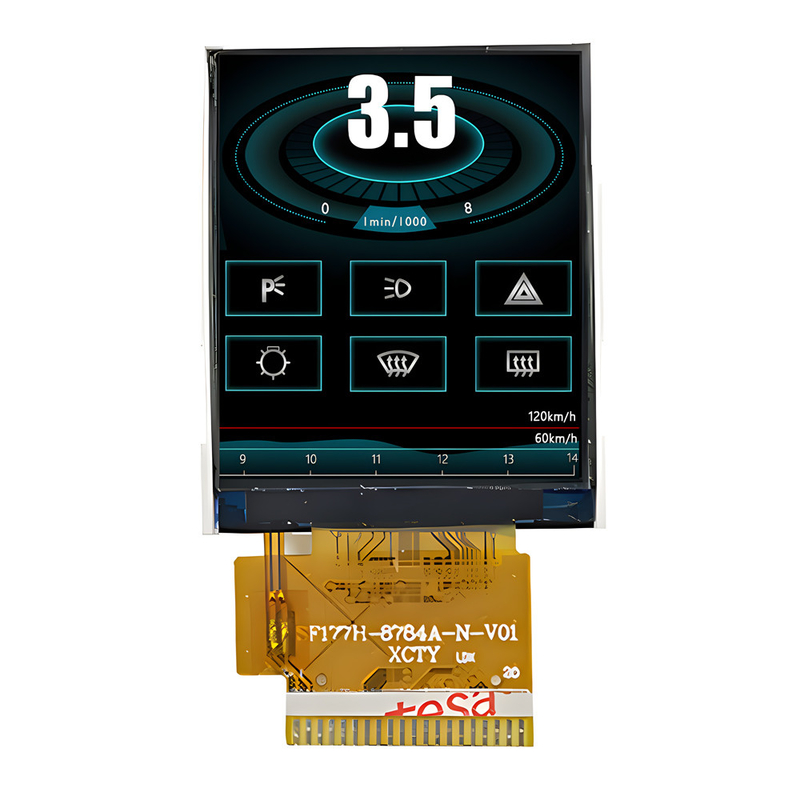

1.77 inch TFT LCD-scherm 8-bit MPU Interface Productbeeld
![]()
![]()
