Productdetails:
|
| Producten: | 1.44 inch TFT-scherm | aanraakscherm: | Resistief aanraakpaneel (optioneel) |
|---|---|---|---|
| Resolutie: | 128x128 | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Zichtrichting: | 12:00 uur | Interface: | MPU 8 bits |
| Pinnummer: | 24 pinnen | Verbinding: | Inproppen |
| Oppervlaktehelderheid: | 200 cd/m2 (nits) | LED-levensduur: | 40,000 uur |
| DRIVER IC: | ST7735 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.44 inch TFT LCD display,TFT-LCD-scherm met 128x128 punten,8bits TFT LCD-scherm |
||
SF-TC144H-8163A-T SPECIFICATIE 2016-12-07.pdf
Resistief aanraakscherm TFT LCD 1.44 inch MPU Interface Product Inleiding
Een snelle overzicht van het product
Beschrijving
SF-TC144H-8163A-T is een 1,44 inch vierkant modus met Resistive Touch Screen (RTP) TFT LCD module, het ondersteunt MPU 8bits interface met een resolutie van 128x128 pixels.Deze TFT-LCD-module is ingebouwd met ST7735-driver-IC ((compatibel met ILI9163C-IC). zijn voedingsspanning voor analoge (Vcc) variëren van 2,6 V tot 3,3 V, typische waarde 2,8 V. Deze module is voorzien van een anti-glare oppervlakte paneel, zichtrichting 12 uur, grijschaal omkering 6 uur.
De SF-TC144H-8163A-T-module is een vierkante TFT-LCD met een helderheid van 150 nits (typische waarde).De werktemperatuur is van -20°C tot +70°CDe opslagtemperaturen variëren van -30°C tot +80°C.
Resistief aanraakscherm TFT LCD 1.44 inch MPU Interface Producttekening
![]()
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | YD | Ik... | Aanraakpaneel naar beneden Invoersignaal |
| 2 | XL | Ik... | Touch paneel links Invoersignaal |
| 3 | VU | Ik... | Touch Panel UP Invoersignaal |
| 4 | XR | Ik... | Aanraakpaneel rechts Invoersignaal |
| 5 | IOVCC | P | Stroomvoorziening 1.8V Spanning |
| 6 | GND | P | Krachtgrond |
| 7 | VDD | P | Stroomvoorziening2.8V Spanning |
| 8 | DB7 | Invoer/uitvoer | Toon gegevens I/O |
| 9 | DB6 | Invoer/uitvoer | Toon gegevens I/O |
| 10 | DB5 | Invoer/uitvoer | Toon gegevens I/O |
| 11 | DB4 | Invoer/uitvoer | Toon gegevens I/O |
| 12 | DB3 | Invoer/uitvoer | Toon gegevens I/O |
| 13 | DB2 | Invoer/uitvoer | Toon gegevens I/O |
| 14 | DB1 | Invoer/uitvoer | Toon gegevens I/O |
| 15 | DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 16 | /RD | P | Lees strobe-signaalinput pin |
| 17 | /WR | Ik... | Schrijf strobe-signaalinput pin |
| 18 | RS | Ik... | Signal selecteren |
| 19 | /RESET | Ik... | Invoersignaal LCM Reset |
| 20 | /CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 21 | BL-K | Ik... | LED-kathode |
| 22 | BL-K | Ik... | LED-kathode |
| 23 | BL-A | Ik... | LED-anode |
| 24 | NC | - | - |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 10 tot 60 | °C |
| Bergingstemperatuur | Tstg | - 20 tot 60 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=40AMA | - |
| Voedingsstroom | Als | - | 40 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 96 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 200 | - | Cd/m2 | Als = 40 MA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als = 40 MA | - |
| Achterlichtkleur | Wit | ||||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf 45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R=1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 150 | 500 | FPC-PIN | ||
| X-asweerstand | Ry | 200 | 800 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 1,00,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 25 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
300 | 400 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | 60 | - | Deg | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Ik ben... | - | 45 | - | ||||||

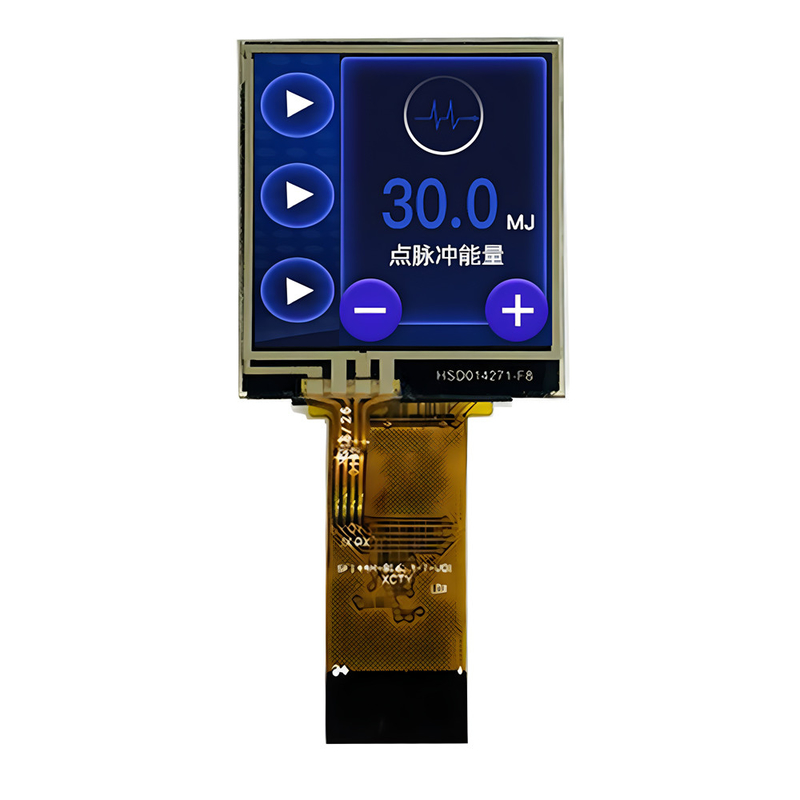

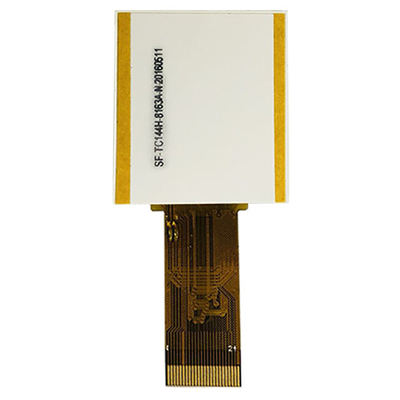

Resistief aanraakscherm TFT LCD 1,44 inch MPU Interface Productbeeld
![]()
![]()
