Productdetails:
|
| Producten: | 1.22 inch TFT LCD | Aanraakscherm: | zonder aanraking (optioneel CTP) |
|---|---|---|---|
| Resolutie: | 240*204 punten | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Zichtrichting: | IPS (alle kijkhoeken) | Interface: | SPI |
| Pinnummer: | 13 pinnen | Uitlegdimensie: | 330,66 x 33,02 x 1,5 mm |
| Verbinding: | ZIF FPC | Oppervlaktehelderheid: | 300 cd/m2 ((nits) |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.22 inch TFT-LCD-scherm,SPI-interface TFT-LCD-scherm |
||
1.22 inch TFT LCD-scherm 240x204 pixels SPI-interface Product Inleiding
Een snelle productoverzicht
Beschrijving

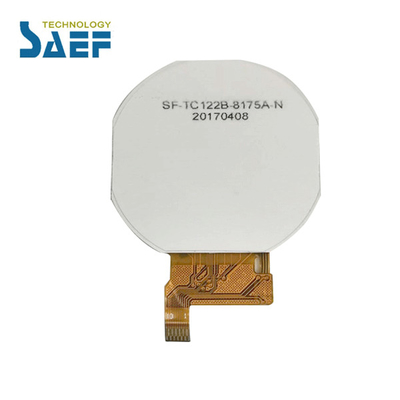

SF-TC122B-8175A-N is een 1,22 inch diagonaal 240x204 full-color rond TFT LCD-scherm display. Het ondersteunt SPI-interface, veel gebruikt voor draagbare apparaten, Ronde display, MP3-speler, Handheld apparaten etc..Voor een gemakkelijke verbinding met uw gastheer, de FFC / FPC staart mates met gemakkelijk te vinden ZIF-sokketten.
SF-TC122B-8175A-N is een cirkelvormige TFT-LCD met een helderheid van 300 nits (typische waarde).zijn opslagtemperatuur varieert van -30°C tot +80°C. als 1,22 inch ronde TFT-display module die veel wordt gebruikt in verschillende toepassingen, wij maat spi mcu RGB interface met verschillende lengte van de staart. tekeningen als hieronder voor uw gedetailleerde controle.
1.22 inch TFT LCD-scherm 240x204 pixels SPI-interface Producttekening
PIN-definitie
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LEDK2 | O | LED-kathode |
| 2 | LEDK1 | O | LED-kathode |
| 3 | LEDA | O | LED-anode |
| 4 | GND | Ik... | Ground |
| 5 | FMARK | Ik... | Het scheuren van de uitgangsspeld synchroniseert MCU met het schrijven van frames, geactiveerd door S/W-opdracht. |
| 6 | SDA | Ik... | Toon gegevensinvoersignaal |
| 7 | SCLK | Ik... | In Serial Interface wordt dit gebruikt als SCL. |
| 8 | RS | Ik... | Toon gegevens/opdracht selectie pin in 4-lijn serieel interface. |
| 9 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 10 | Reset | Ik... | Invoersignaal LCM Reset |
| 11 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 12 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 13 | GND | Ik... | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 6.4 | V | Als=20AMA | - | ||
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 96 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 300 | - | Cd/m2 | Als = 20 MA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als = 20 MA | - |
| Achterlichtkleur | Wit | ||||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 25 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
300 | 500 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | 80 | - | Deg | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | - | 80 | - | |||||
| - Ik ben... | - | 80 | - | ||||||

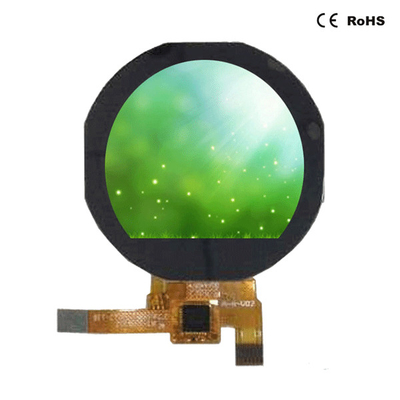

1.22 inch TFT LCD-scherm 240x204 pixels SPI-interface Productbeeld
