Productdetails:
|
| Producten: | De Vertoning van 3,5 Duimtft | Resolutie: | 320*240 punten |
|---|---|---|---|
| aanraakscherm: | Resistief aanraakpaneel (optioneel CTP) | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Uitlegdimensie: | 63.9 x 76,9 x 4,45 (mm) | Zichtrichting: | 6:00 |
| Interface: | rgb | Pinnummer: | 54 pinnen |
| Verbinding: | ZIF | Oppervlaktehelderheid: | 400cd/m2 ((nits) |
| LED-levensduur: | 40,000 uur | Bestuurder IC: | HX8238D |
| Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | de vertoning van 3,5 duimtft lcd,RGB Vertoning van Interfacetft lcd |
||
** Datasheet Download **
SF-TC350M-9268A1-T specificatie.pdf < met resistief touchscreen >
SF-TC350M-9268A1-N Specificatie.pdf < zonder touchscreen >
3.5 inch TFT LCD Display 320x240 RGB Interface Product Inleiding
Een snelle productoverzicht
Beschrijving
SF-TC350M-9268A1-T is een 3,5 inch TFT-LCD-scherm met een resolutie van 320x240 pixels en een helderheid van 400 cd/m2.De afmeting van het scherm is 63Het voedingsspanningsbereik voor analoge is 2,5 V tot 3,3 V; de typische waarde is 2,8 V.
Deze displaymodule maakt gebruik van een TN-type scherm, waarvan de buighoek 6H is. De SF-TC350M-9268A1-T-module kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperaturen variëren van -30 °C tot +80 °C.
3.5 inch TFT LCD Display 320x240 RGB Interface Producttekening
![]()
![]()
Pin Definitie
| Pin NO. | Symbool | Invoer/uitvoer | Beschrijving |
| 1 | LED-K1 | Ik... | LED-kathode |
| 2 | LED-K2 | Ik... | LED-kathode verbinden met LED-K1 |
| 3 | LED-A1 | Ik... | LED-anode |
| 4 | LED-A2 | Ik... | LED-anode verbinding met LED-A1 |
| 5 ~ 7 | NC | - | Geen verband |
| 8 | /RESET | Ik... | Pin opnieuw instellen |
| 9 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 10 | SCL | Ik... | SPI-kloksignaal |
| 11 | SDI | Ik... | SPI Interface Input Pin |
| 12 | B0 | Ik... | Blauw gegevenssignaal (LSB) |
| 13 tot 19 | B1-7 | Ik... | Blauw gegevenssignaal |
| 20 | G0 | Ik... | GREEN Gegevenssignaal ((LSB)) |
| 21 tot 27 | G1-7 | Ik... | GROEN gegevenssignaal |
| 28 | R0 | Ik... | RED-gegevenssignaal (LSB) |
| 29 tot 35 | R1-7 | Ik... | Rode gegevenssignaal |
| 36 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 37 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 38 | DOTCLK | Ik... | Clock Signal om elke datum te monteren |
| 39 tot 40 | NC | - | Geen verband |
| 41 | VDD | Ik... | +2,8V stroombron |
| 42 | VDDIO | Ik... | 1.8V~2.8V Stroombron |
| 43 | VU | Ik... | Pin van het touchpaneel |
| 44 | XL | Ik... | Pin van het touchpaneel |
| 45 | YD | Ik... | Pin van het touchpaneel |
| 46 | XR | Ik... | Pin van het touchpaneel |
| 47 tot 51 | NC | - | Geen verbinding |
| 52 | ENABLE | Ik... | Invoergegevens in staat stellen om te bedienen |
| 53 tot 54 | GND | Ik... | Power Ground |
Absolute maximale limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | TBD | - | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Inlaatlektrom | IIL | - | TBD | - | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 17.5 | 19.2 | 20.5 | V | Als=20 mA | - |
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 288 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
350 | 400 | 450 | Cd/m2 | Als = 20mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=20 mA | - |
| Achterlichtkleur | Wit | ||||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf 45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R=1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 150 | 500 | FPC-PIN | ||
| X-asweerstand | Ry | 200 | 800 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 1,00,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 15 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 250 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | - | 60 | - | Deg | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| - Ik ben... | - | 60 | - | ||||||

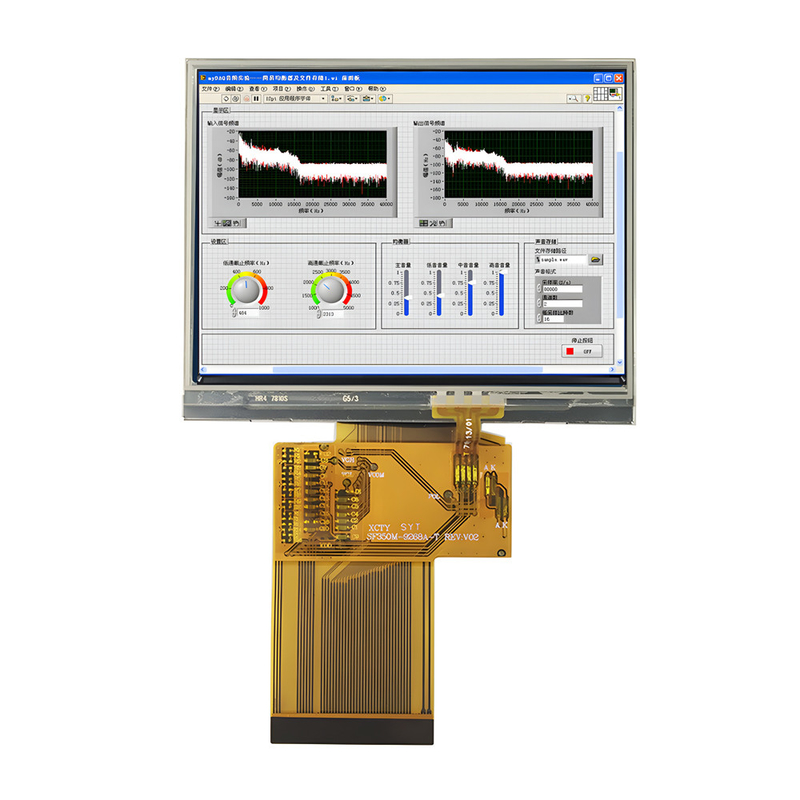

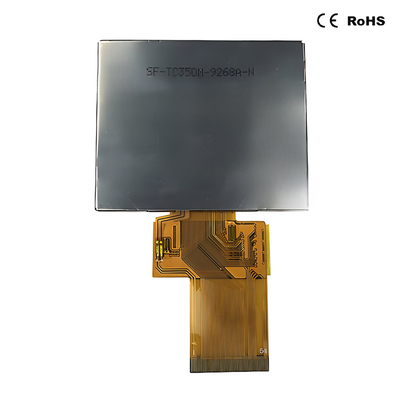

3.5 inch TFT-LCD-scherm 320x240 RGB-interface Productbeeld
![]()
![]()
