Productdetails:
|
| product: | 2.4 inch TFT LCD | Touchscreen: | Zonder touchscreen (aanpasbaar) |
|---|---|---|---|
| Resolutie: | 240x320 punten | De Afmeting van het dekkingsglas: | Zonder (aanpasbaar) |
| Zichtrichting: | 12:00 uur | Interface: | MPU 16 |
| Pinnummer: | 40 pin's | Verbinding: | Verstopping (aanpasbaar) |
| Oppervlaktehelderheid: | 200 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
| Bestuurder IC: | ST7789V | Naleving: | REACH- en RoHS-conform |
| Markeren: | MCU-de Vertoning van Interfacetft lcd,240x320 punten TFT LCD-scherm,De Vertoning van 2 |
||

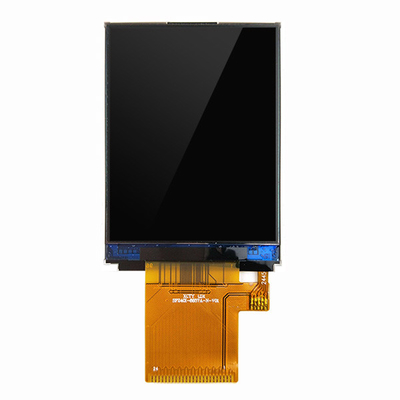

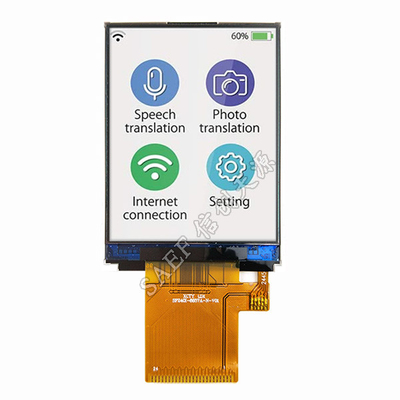

TFT LCD 2,4 inch 240x320 punten, 2,4 " TFT Display MCU Interface ZIF FPC verbinding
Product snel overzicht:

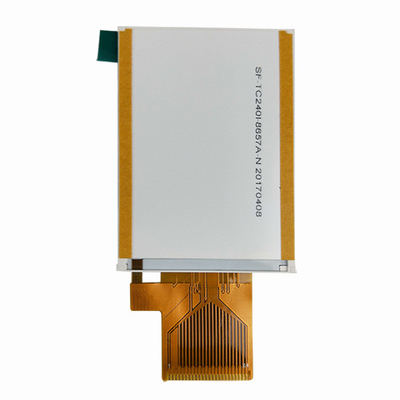

Model nr. SF-TC240I-8657A-N
′′2,4" TFT SPI 240x320
Grootte: 2,4 inch
Resolutie: 240×320 punten
¢ Bekijkrichting:12H
Interface: MCU
¢Stuurder IC:ST7789V
¢Control-Board: Nee
¢ Helderheid ((cd/m2): 200
¢Raam door gat: Nee
Touchscreen: zonder touchscreen
SF-TC240I-8657A-N is een TFT-LCD-module met een diagonale grootte van 2,4 inch met een resolutie van 240 x 320 pixels.voedingsspanning voor analoog (VCC) bereik van 2.5V tot 3.0V. Deze module heeft een Glare-oppervlaktepaneel, zichtrichting 12 uur, Grijs schaal omkering 6 uur, contrastverhouding 500:1.
De SF-TC240I-8657A-NTFT-LCD-module is in portretmodus met een helderheid van 200 nits (typische waarde).SF-TC240I-8657A-N kan werken bij temperaturen van -20°C tot +70°CDe opslagtemperaturen variëren van -30°C tot +80°C.
Kenmerken:
| Product: | 2.4 inch TFT LCD | Touchscreen: | Zonder touchscreen (aanpasbaar) |
|---|---|---|---|
| Resolutie: | 240x320 punten | Afmeting van het dekselglas: | Zonder (aanpasbaar) |
| Zichtrichting: | 12:00 | Interface: | MPU 16 |
| Pinnummer: | 40 pin's | Verbinding: | Verstopping (aanpasbaar) |
| Oppervlakteverlichting: | 200 Cd/m2 ((nits) | LED-levensduur: | 40000 uur |
| Bestuurder IC: | ST7789V | Naleving: | REACH- en RoHS-conform |
2.4 inch TFT LCD Display Tekening
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 2 | GND/K | Ik... | Ground |
| 3 | LEDA | O | LED-anode |
| 4 | Reset | Ik... | Invoersignaal LCM Reset |
| 5 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 6 | RS | Ik... | Signal selecteren |
| 7 | WR | Ik... | Schrijf strobe-signaalinput pin |
| 8 | RD | Ik... | Lees strobe-signaalinput pin |
| 9 tot 24 | DB0-DB15 | Invoer/uitvoer | Toon gegevens I/O |
| Artikel 1 | Symbool | V- Ja. | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| InvoerSpanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testconditie |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Voedingsstroom | Ik...DD | – | – | 5 | mA | VDD= 2,8 V, Ta = 25°C |
| Inlaatspanning | VIH | 0.8VDD | – | VDD | V | – |
| VIk...L | 0 | – | 0.2VDD | V | ||
| Inlaatlektrom | Ik...II. | - Eén.0 | – | 1.0 | mA | VIN=VDDof VSS |
| Artikel 1 | Symbol | Min. | TYP | Maximaal | Eenheid | TestVoorwaarde |
| Voedingsspanning | Vf | 3.2 | V | Als=80mA | ||
| Voedingsstroom | Als | – | 80 | – | mA | – |
| Omgekeerde spanning | Vr | – | – | 5 | V | – |
| Energieverlies | Pd | – | 288 | – | mW | – |
| Lichtsterkte voor LCM |
– |
– | 200 | – | Cd/m2 | Als=80mA |
| Eenvormigheid voor LCM | – | 80 | – | – | % | Als=80 mA |
