3.5" capacitieve touchscreen TFT, 3,5" TFT LCD-scherm 320x240 RGB-interface Product Inleiding
Een snelle productoverzicht
Model nr. SF-TO350M-8840A-CT
TFT-toetsscherm, 3,5" TFT-LCD-scherm
Resolutie: 320x240 punten
- Zichtrichting: 6 uur.
Interface: RGB
Driver IC: HX8238
¢ Helderheid (cd/m2): 300
Touchscreen: geprojecteerd capacitief aanraakscherm (PCAP)
¢ Detecteer punt: 5 vingers
Beschrijving
SAEF TECHNOLOGY SF-TO350M-8840A-CT is een 3,5 inch vloeibare kristal display unit die dunne film transistors gebruikt als actieve componenten en bevat pixels.3) duim transparant TN-LCD hoofdpaneelDe resolutie van dit paneel is 320 (RGB) x 240 pixels, en het kan tot 167M kleuren weergeven.
SF-TO350M-8840A-CT is uitgerust met een PCAP touchscreen, dat een G+G structuur is.
De SF-TO350M-8840A-CT TFT-LCD-module wordt veel gebruikt in handheld-apparaten zoals zwarte dozen, slimme apparaten, mobiele POS-apparaten, geldlezers, GPS-handtelefoons, handbestelmachines,signaalanalysatoren, desktop laboratoriumapparatuur, beveiligingssystemen, domotica, mini-audio-spelers en baby-monitors.
Kenmerken
| Product: |
3.5 inch TFT-display |
| Resolutie: |
320X240 Punten |
| Afdekkingslens: |
Aanpasbaar |
| Interface: |
RGB-interface |
| Pinnummer: |
54 pinnen |
| Touchscreen: |
Met PCAP touchscreen |
| Oppervlakteverlichting: |
320 Cd/m2 |
| Zichtrichting: |
Om zes uur. |
| Lijst Dim.: |
76.9x63.9x4.65 (mm) |
| Achterlichttoevoer: |
20 mA |
| Voltage van het achterlicht: |
19.2 V |
| Verbinding: |
ZIF FPC |
| Inlaatspanning: |
VDD+0,3 V |
| Stroomtoevoerspanning voor logica: |
10,6 tot 3,3 V |
| Werktemperatuur: |
-20 tot 70 °C |
| Opbergtemperatuur: |
-30 tot 80 °C |
| Certificaat: |
ISO 9001:2015 / ISO 14001:2015 |
| Naleving: |
REACH- en RoHS-conform |
3.5" capacitieve touchscreen TFT, 3,5" TFT LCD-scherm 320x240 RGB-interface Producttekening
Interface pin definitie
| Pinnetje |
Symbool |
Functie |
| 1 tot 2 |
LED's |
Vermogen voor LED-achterlichtkatode |
| 3 ~ 4 |
LED+ |
Vermogen voor LED-achterlichtanode |
| 5 ~ 7 |
NC |
Geen verbinding |
| 8 |
/RESET |
Hardware resetten |
| 9 |
SPENA |
Chip selecteer pin van seriële interface |
| 10 |
SPCLK |
Clockpin van seriële interface (SPCK) |
| 11 |
SPDAT |
De gegevensinvoerpen in seriële modus (SPDA) |
| 12 tot 19 |
B0 tot en met B7 |
Gegevensbus |
| 20 tot 27 |
G0 tot en met G7 |
Gegevensbus |
| 28 tot 35 |
R0 tot en met R7 |
Gegevensbus |
| 36 |
HSYNC |
Lijnsynchronisatiesignaal |
| 37 |
VSYNC |
Frame synchronisatie signaal |
| 38 |
DCLK |
puntkloksignaal en oscillatorbron |
| 39 tot 40 |
NC |
Geen verbinding |
| 41 ~ 42 |
VCC |
Stroomvoorziening |
| 43 ~ 47 |
NC |
Geen verbinding |
| 48 tot 50 |
SEL2~SEL0 |
Input pin voor het selecteren van input interface modus |
| 51 |
NC |
Geen verbinding |
| 52 |
DE |
Display activeer pin van de controller.
Sluit aan op VDDIO of op drijvende draad als deze niet wordt gebruikt. |
| 53 |
DGND |
Systeemgrondsluiting van de IC. |
| 54 |
AVSS |
Aansluiting op het analoge circuit.
|
Elektrische kenmerken
| Artikel 1 |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
| Voerspanning voor LCM |
VCC |
1.6 |
2.8 |
3.3 |
V |
| Voedingsstroom voor LCM |
ICC |
- |
8.6 |
15 |
mA |
| Levering van PCAP |
VDDT |
3.0 |
3.3 |
3.6 |
V |
| ICTP |
- Wat? |
45 |
68 |
mA
|

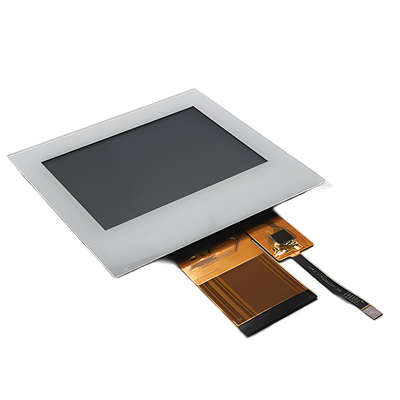

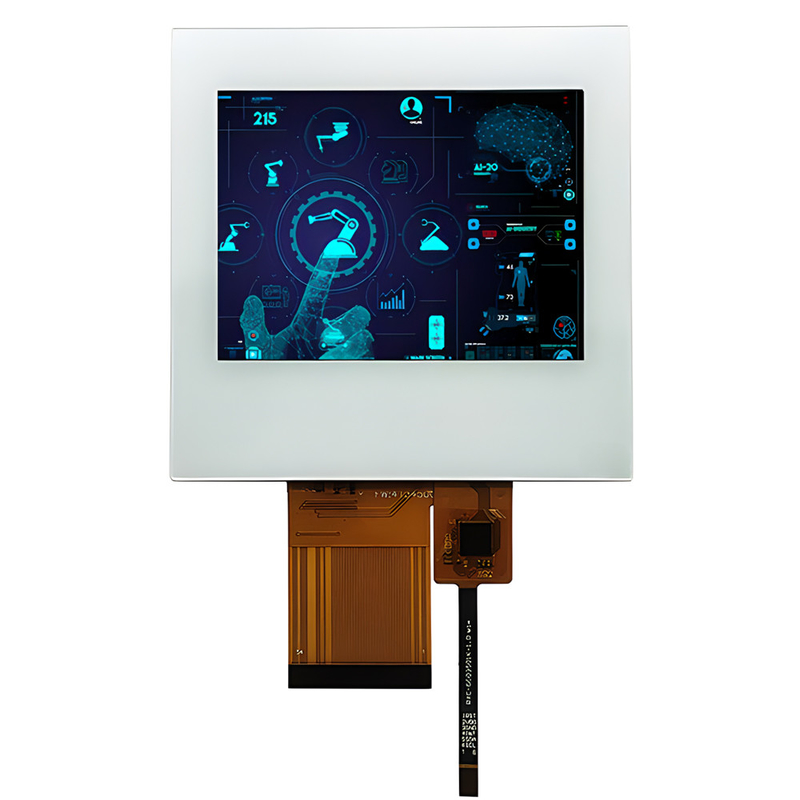

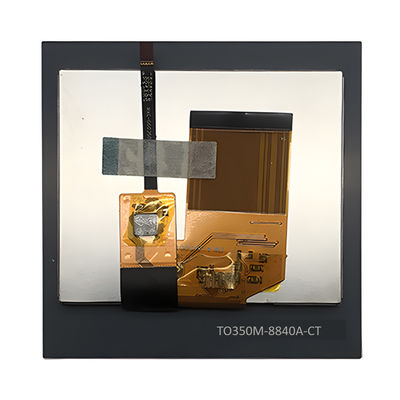

3.5" capacitieve touchscreen TFT, 3,5" TFT LCD-scherm 320x240 RGB Interface Productbeeld
