Productdetails:
|
| Producten: | De Vertoning van 4,3 Duimtft lcd | Resolutie: | 480x800 pixel |
|---|---|---|---|
| Interface: | RGB | Zichtrichting: | Alle gezichtshoeken (IPS) |
| aanraakscherm: | Met Weerstand biedend Touch screen | Oppervlaktehelderheid: | 300 cd/m2 (aanpasbaar) |
| Bestuurder IC: | HX8369-A01 | Drijfvoltage: | 2.8 V |
| Operatieve temp.: | -20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| Verbinding: | ZIF FPC (aanpasbaar) | Naleving: | REACH- en RoHS-conform |
| Markeren: | Resistief aanraakscherm RGB TFT-display,480x800 RGB TFT-display,Verticaal LCD RGB TFT-display |
||

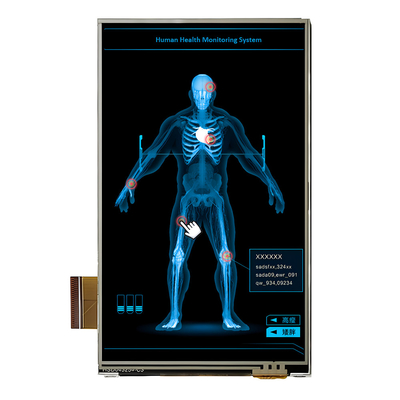

4.3 inch RGB TFT-scherm 480x800 pixels met resistief aanraakschermInleiding van het product
Een snelle productoverzicht
Grootte: 4,3 inch IPS TFT-display
Resolutie: 480 x 800 punten
¢ Zichtrichting: IPS alle gezichtshoeken
Interface: RGB
¢Stuurder IC:HX8369
¢ Control-Board: Nee
¢ Helderheid (cd/m2): 300
¢ Aanraakscherm: Resistief aanraakscherm
Productbeschrijving
SAEF TECHNOLOGY SF-TC430S-8501A-T is een 4,3-inch full TFT-LCD display met een resolutie van 480x800 (480 horizontale x 800 verticale pixel array).De stroomtoevoerspanning (VCC) voor het aandrijven van het LCD-paneel is 2Deze 4,3 inch touchscreen module kan worden gebruikt voor hoogwaardige kleurenbeelden die een TFT-display vereisen in embedded systemen,automatisering, GPS, medische apparatuur, industriële apparatuur, beveiligingsapparatuur, enz.
SF-TC430S-8501A-T is een IPS-LCD-type TFT met een helderheid van 300 cd/m2 (typische waarde), geschikt voor toepassingen die een helderder achtergrondlicht vereisen.De oppervlakte helderheid kan worden aangepast tot 1000cd/m2Dit resistieve touchscreen TFT 4,3-inch display kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperatuur ligt tussen -30 °C en +80 °C.
Productinformatie
| Product: | 4.3 inch TFT LCD-scherm |
| Resolutie: | 480x800 pixels |
| Interface: | RGB |
| Zichtrichting: | Alle gezichtshoeken (IPS) |
| Touchscreen: | Met resistief touchscreen |
| Oppervlakteverlichting: | 300 Cd/m2 (aanpasbaar) |
| Bestuurder IC: | HX8369-A01 |
| Bestuurspanning: | 2.8 V |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| Verbinding: | ZIF FPC (aanpasbaar) |
| Naleving: | REACH- en RoHS-conform |
4.3 inch RGB TFT-scherm 480x800 pixels met resistief aanraakschermProducttekening
Pin Definitie
| Nee, dat is niet zo. | Pinnaam | Invoer/uitvoer | Beschrijving |
| 1 | GND | Ik... | Ground |
| 2 | LEDA | O | LED-anode |
| 3 | LEDK | O | LED-kathode |
| 4 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 5 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 6 | SDO | Ik... | Serial input signaal |
| 7 | SDI | Ik... | Seriële invoersignaal |
| 8 | GND | Ik... | Ground |
| 9 | SCL_WR | Ik... | Lees strobe-signaalinput pin |
| 10 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 11 | NC | Ik... | NC |
| 12 | Reset | Ik... | Invoersignaal LCM Reset |
| 13 tot 20 | R0-R7 | Invoer/uitvoer | Toon gegevens I/O |
| 21-28 | G0-G7 | Invoer/uitvoer | Toon gegevens I/O |
| 29-36 | B0-B7 | Invoer/uitvoer | Toon gegevens I/O |
| 37 | DE | Ik... | Data-activatie-signaal voor RGB-interface-operatie |
| 38 | GND | Ik... | Ground |
| 39 | PLK | Ik... | Puntkloksignaal voor RGB-interface-operatie |
| 40 | GND | Ik... | Ground |
| 41 | HS | Ik... | Lijnhorizontaal synchronisatiesignaal |
| 42 | VS | Ik... | Frame Verticaal Synchronisatie Signal |
| 43 | Identificatie | - | - |
| 44 | PWM | Ik... | Deze pin is aangesloten op de externe LED-driver. |
| 45-46 | GND | Ik... | Ground |
| 47 | VU | O | Pin van het touchpaneel |
| 48 | XL | O | Pin van het touchpaneel |
| 49 | YD | O | Pin van het touchpaneel |
| 50 | XR | O | Pin van het touchpaneel |
| 51 | GND | Ik... | Ground |
DC-kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | - | 25.6 | - | V | Als=20 mA | - |
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | - | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 300 | - | Cd/m2 | Als = 20mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=20 mA | - |
| Achterlichtkleur | Wit | ||||||
4.3 inch RGB TFT-scherm 480x800 pixels met resistief aanraakschermProductbeeld
TFT-LCD-displaymodulefabrikant - meer dan 300 TFT-standaardartikelen op de markt
SAEF Technology is een wereldwijd toonaangevende fabrikant van TFT-LCD-displays in China. SAEF biedt een breed productassortiment van kleine tot middelgrote TFT-displaymodules in maten variërend van 0,96" tot 1".22" rond, 1,28" rond,1.44", 1.54", 1.77, 2", 2.1" rond, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" en 28" TFT (diagonale grootte van het actieve gebied) enzovoort. Er zijn meer dan 300 TFT-standaardmodellen vermeld op deze website;Bovendien, is bijna elk item aanvaardbaar om af te leiden van de standaard items om aan de behoeften van de klant te voldoen.
SAEF-TFT-displays zijn volgens industriële standaarden gekwalificeerd, waaronder standaard-TFT-LCD-modules, IPS-TFT, hooghelderheid-TFT-LCD (zonlichtleesbaar display), TFT-panelen met controllerboards,TFT-staaftype, Wide Temperature TFT LCD. Deze displays omvatten landschap- of portretmodus.SAEF TFT-LCD-displays zijn verkrijgbaar in verschillende resoluties, evenals aanraakschermen optioneel in resistieve en geprojecteerde capacitieve (PCAP-aanraakscherm) technologieVeel van onze TFT-displaymodules hebben meer dan één interface, waaronder MCU, RGB, TTL, LVDS en MIPI DSI.SAEF TFT-modules zijn perfect voor een aantal toepassingen, waaronder industriële besturing, koffiemachine, medische apparatuur, POS-systeem, automatisering, GPS-navigator, witte goederen, energiecontrole, telecommunicatie, medische apparatuur, enz.
Waarom ons kiezen?
1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die aangepaste displays vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.
2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepaste en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch-oplossingen, inclusief lucht- en optische binding..
3- Verbintenis tot kwaliteitsbetrouwbaarheid
SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..
Zoekwoord: tft 4.3", 4.3" tft lcd, 4.3" tft lcd, 4.3 inch tft lcd, tft lcd 4.3, 4,3-inch tft display, 4,3-inch tft display, 4,3-inch tft display, 4,3-inch tft display, 4,3-inch tft display,4,3 inch TFT lcd scherm, 480x800 IPS TFT, 4,3 inch IPS, 4,3 inch 800x480, 4,3 inch RGB LCD
