Productdetails:
|
| Producten: | 4.3 inch TFT-display | Resolutie: | 480x272 |
|---|---|---|---|
| Zichtrichting: | IPS, alle gezichtshoeken | Bestuurder IC: | ST7283 |
| aanraakscherm: | Nr. (RTP en CTP facultatief) | Pinnummer: | 40 Spelden |
| Verbinding: | ZIF FPC 46 mm | Oppervlaktehelderheid: | 500 cd/m2 (nits) |
| Werkspanning: | 3.3V | Interface: | RGB |
| Operatieve temp.: | 20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 480*272 pixels TFT LCD-scherm,De Vertoning van 4 |
||

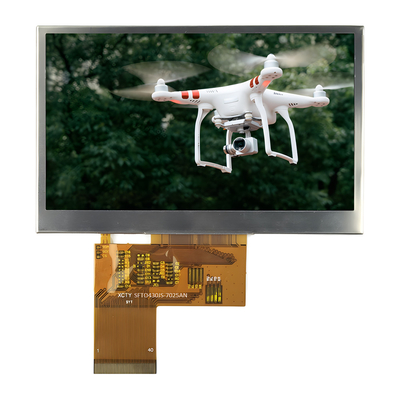

4.3 inch IPS 480*272 Pixel TFT LCD Display, RGB 4,3 inch TFT Screen PInleiding
Een snelle productoverzicht
TFT-LCD-module van 4,3 inch, TFT-module van 4,3 inch
Resolutie: 480x272 punten
¢ Zichtrichting: IPS, alle gezichtshoeken
Interface: RGB
Temperatuur: -20°C tot +70°C
¢Code van de bestuurder: ST7283
¢ Control-Board: Nee
¢ Helderheid (cd/m2): 500
¢Raam door gat: Nee
¢ Aanraakscherm: Resistief aanraakscherm
Beschrijving
Dit RGB 4,3-inch display heeft voldoende helderheid en kan een helderheid van 300 nits, 500 nits, 1000 nits, 1500 nits bieden voor gebruik binnen of buiten.dankzij IPS-technologie en 16 miljoen kleurenHet ziet er geweldig uit vanuit elke hoek.
Dit touchscreen-scherm maakt gebruik van resistieve aanraaksensoren, waardoor het een uitstekende keuze is voor buitengebruik.
Deze touchless 4,3 inch monitor heeft dezelfde pin output als onze resistente en capacitieve touch displays.
Productinformatie
| Product: | 4.3 inch TFT-display |
| Resolutie: | 480x272 |
| Oppervlakteverlichting: | 500 Cd/m2 (nitten) |
| Zichtrichting: | IPS, alle gezichtshoeken |
| Interface: | RGB |
| Bestuurder IC: | ST7283 |
| Pinnummer: | 40 pin's |
| Touchscreen: | Nr. (RTP en CTP facultatief) |
| Verbinding: | ZIF FPC 46 mm |
| Werkspanning: | 3.3V |
| Werktemperatuur | 20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| LED-levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform |
4.3 inch IPS 480*272 Pixel TFT LCD Display, RGB 4,3 inch TFT Screen PverplaatsbaarTekening
Pin Definitie
| - Nee, dat is niet waar. | Naam van de pin | Invoer/uitvoer | Beschrijving |
| 1 | LED-K | Ik... | LED-kathode |
| 2 | LED-A | Ik... | LED-anode |
| 3 | VSS | Ik... | Power Ground |
| 4 | VDD | Ik... | Stroombron |
| 5- 12 | R00-R07 | Ik... | RED-gegevenssignaal (LSB) |
| 13 tot 20 | G00-G07 | Ik... | GREEN Gegevenssignaal ((LSB)) |
| 21-28 | R00-R07 | Ik... | Blauw gegevenssignaal (LSB) |
| 29 | VSS | Ik... | Power Ground |
| 30 | DLCK | Ik... | Clock Signal om elke datum te monteren |
| 31 | DISP | Ik... | Vertoon van het aan/uitsignaal |
| 32 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 33 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 34 | DE | Ik... | Invoergegevens in staat stellen om te bedienen |
| 35 | NC | - | Open zetten |
| 36 | GND | Ik... | Power Ground |
| 37 | XR | Ik... | PIN-code van het touchpaneel |
| 38 | YD | Ik... | PIN-code van het touchpaneel |
| 39 | XL | Ik... | PIN-code van het touchpaneel |
| 40 | VU | Ik... | PIN-code van het touchpaneel |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 3.0-3.6 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Voedingsstroom | IDD | - | TBD | - | mA | VDD=3,3V, Ta=25°C |
| Inlaatspanning | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Inlaatlektrom | IIL | - | TBD | - | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 20.3 | 22.4 | 24 | V | Als = 20mA | - |
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 448 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 500 | - | Cd/m2 | Als = 20mA | - |
| Eenvormigheid voor LCM | - | 70 | 75 | - | % | Als = 20mA | - |
| Achterlichtkleur | Wit | ||||||
