Productdetails:
|
| Producten: | 7.6 inch vierkant LCD-display | Resolutie: | 800*800 punten |
|---|---|---|---|
| Interface: | MIPI | Oppervlaktehelderheid: | 1000 cd/m2 ((nits) |
| Zichtrichting: | IPS, Alle kijkhoeken (85/85/85/85) | aanraakscherm: | aanpasbaar |
| LCD Controlemechanisme: | ILI9881C | De Afmeting van het dekkingsglas: | aanpasbaar |
| Werktemperatuur: | -20°C tot +70°C | Opbergtemperatuur: | -25°C tot +75°C |
| Helderheid: | 1000 neten | Verbinding: | ZIF FPC |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 7.6 inch TFT LCD-scherm,In zonlicht afleesbaar TFT LCD-scherm,TFT-LCD-module van het vierkanttype |
||
Zonlicht leesbaar 7,6 inch TFT LCD 1000Nits 800x800 pixels IPS schermInleiding van het product
Een snelle productoverzicht
¢ Vierkant LCD-scherm
Grootte: 7,6 inch
Resolutie: 800x800 punten
¢ Zichtrichting: IPS
Interface: MIPI
Code van de bestuurder: ILI9881C
¢ Control-Board: Nee
¢ Helderheid (cd/m2): 1000
¢ Frame Through Hole: Nee
Aanraakscherm: geprojecteerd capacitieve aanraakscherm (PCAP) optioneel
¢ Detecteer punt: 5 vingers
Temperatuur: -20°C tot +70°C (breedte temperatuur)
Beschrijving
Saef Technology SFTO760GX-7109A-Neen TFT-LCD-module met een diagonale grootte van 7,6 inch vierkant en een resolutie van 800 x 800 pixels. Deze 7,6 inch LCD-displaymodule is uitgerust met een ILI9881C-geïntegreerd circuit,met een vermogen van niet meer dan 50 WHet stroomtoevoerspanningsbereik (Vdd) van deze 7,6-inch LCD-monitor varieert van 2,5V tot 3,6V (typische waarde van 3,3V).6-inch module is IPS type, met een volle kijkhoek (85/85/85/85 max).
DeSFT'sO760GX-7109A-N Deze 7,6 inch IPS TFT LCD kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperatuur ligt tussen -25 °C en +75 °C.met een gewicht van niet meer dan 50 kg, dit 7,6 inch IPS TFT LCD-scherm kan voldoen aan verschillende displayvereisten. Het is een multifunctionele en hoogwaardige oplossing geschikt voor industriële apparatuur, scanners, home automation,toegangscontrolesystemen, bewakingsapparatuur, analysatoren, beveiligingssystemen, tuinbewateringssystemen en een breed scala aan toepassingen.
Productinformatie
| Product: | 7.6 inch LCD-scherm |
| Resolutie: | 800 x 800 punten |
| Oppervlakteverlichting: | 1000 Cd/m2 ((nits) |
| Interface: | MIPI |
| Touchscreen: | Aanpasbaar |
| Afmeting van het dekselglas: | Aanpasbaar |
| Zichtrichting: | IPS, alle kijkhoeken (85/85/85/85) |
| LCD-controller: | ILI9881C |
| Werktemperatuur: | -20°C tot +70°C |
| Opbergtemp.: | -25°C tot +75°C |
| Helderheid: | 1000 Nits |
| LED-levensduur: | 40000 uur |
| Verbinding: | ZIF FPC |
| Naleving: | REACH- en RoHS-conform |
Zonlicht leesbaar 7,6 inch TFT LCD 1000 Nits 800x800 pixels IPS schermProducttekening
Pin Definitie
| Pinnetje - Nee, dat is niet waar. | Symbool | Beschrijving |
| 1 | LEDA | LED-achterlichtanode |
| 2 | LEDK | LED-achterlichtkatode. |
| 3 | LEDK | LED-achterlichtkatode |
| 4 | VCl | Stroomvoorziening voor het analoge vermogen |
| 5 | IOVCC | stroomvoorziening voor het logisch vermogen en het I/O-systeem |
| 6 | Reset | Resetsignaal (laag actief) |
| 7 | TE | Versnelling van het scheuren |
| 8 | PWM | De PWM-frequentie-uitgang voor LCD-stuurbediening. |
| 9 | GND | Krachtgrond |
| 10 | MIPI_DP0 | MIPI-DSI-gegevensstrook 0 positief inputpin |
| 11 | MIPI_DNO | MIPI-DSI-gegevensstrook 0 negatieve invoerpin |
| 12 | GND | Krachtgrond |
| 13 | MIPI_DP1 | MIPI-DSI-gegevensbalk 1 met twee positieve inputpins |
| 14 | MIPI_DN1 | MIPI-DSI-gegevensstrook 1 negatieve inputpin |
| 15 | GND | Krachtgrond |
| 16 | MIPI_CLKP | MIPl-DSI datalijn met twee inputpins. |
| 17 | MIPI_CLKN | MIPI-DSI-gegevensbaan negatieve invoer pin |
| 18 | GND | Krachtgrond |
| 19 | MIPI_DP2 | MIPI-DSI-gegevensstrook 2 met twee positieve inputpins |
| 20 | MIPI_DN2 | MIPI-DSI-gegevensstrook 2 negatieve inputpin |
| 21 | GND | Krachtverlies |
| 22 | MIPI_DP3 | MIPI-DSI-gegevensstrook 3 met twee positieve inputpins |
| 23 | MIPI_DN3 | MIPI-DSI-gegevensstrook 3 negatieve input pin |
| 24 | GND | Krachtgrond |
| 25 | TP_INT | INT pin voor CTP ((NC)) |
| 26 | TP SDA | SDA-speld voor CTP ((NC)) |
| 27 | TP_SCL | SCL-speld voor CTP ((NC)) |
| 28 | TP_RESET | Reset pin voor TP(NC) |
| 29 | TP_VCl | VCl-speld voor CTP ((NC)) |
| 30 | TP_IOVCC | IOVCCpin voor CTP(NC) |
Maximale absolute rating
| Parameter | Symbool | Min. | Maximaal | Eenheid | Notitie |
| Stroomtoevoerspanning | VCI~GND | -Nee.3 | +6.5 | V | |
| Stroomvoorzieningspanning 2 | IOVCC~GND | -Nee.3 | +3.3 | V | |
| Logisch inlaatspanningsbereik | ViN | -Nee.3 | IOVCC+0.3 | V | |
| Logische uitgangsspanning | Vo | -Nee.3 | IOVCC+0.3 | V | |
| Werktemperatuur | Topr | - 20 | + 70 | °C | |
| Bergingstemperatuur | Tstg | - 25 | +75 | °C |
DC-kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Voerspanning voor analoge schakelingen | VCl | 2.5 | 3.3 | 3.6 | V |
| Voerspanning voor logisch circuit | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Inlaatspanning "H'leve" | VH | 0.7*IOVCC | IOVCC | V | |
| Inlaatspanning "L'leve" | VL | GND | 0.3*IOVCC | V | |
| Uitgangsspanning "H"niveau | - Ik heb het gedaan. | 0.8*IOVCCl | IOVCC | V | |
| Uitgangsspanning "L'leve" | Vol. | GND | 0.2*IOVCC | V |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Voorwaarde |
| Voorspanning | Vf | 13.5 | 15.0 | 17 | V | Als=225
mA |
| ICM-luiminantie | LV | 1000 | —— | cd/m | ||
| Aantal LED's | 5X5 | Een stuk. | ||||
| Verbindingsmodus | S/P | 5Seriële/5Parallelle | ||||

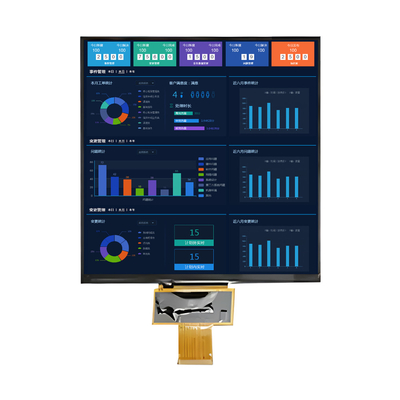

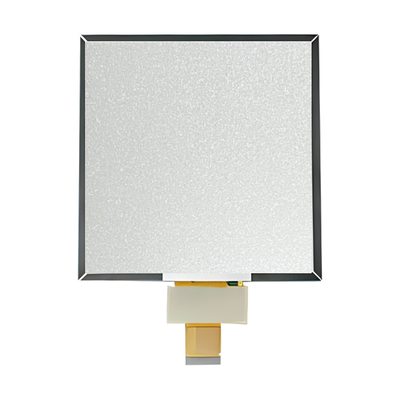

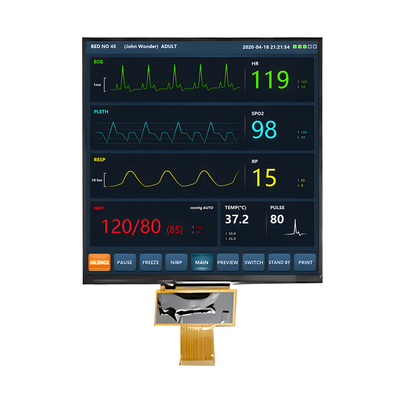

Zonlicht leesbaar 7,6 inch TFT LCD 1000 Nits 800x800 pixels IPS schermProductbeeld
Projecteerde capacitieve (PCAP) touchscreen
Projected capacitive touch (PCAP) -technologie biedt een snelle en snelle respons en professionele betrouwbaarheid.De capacitieve touchscreens van Saef Technology zijn ontworpen voorWe kunnen PCAP-touchscreens ook combineren met vloeibare kristal-displays (LCD's), een geïntegreerde ingebedde oplossing die de toeleveringsketens en de assemblage helpt stroomlijnen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
