5 inch TFT Display Vervaardiger, Portret Type 5 inch PCAP TFT Display Inleiding
Kenmerken
- Dit 5 inch TFT LCD-scherm SF-TC500I-8725B-CT3 heeft een diagonale grootte van 5 inch en een resolutie van 720x1280 pixels.
- Deze 5-inch LCD-displaymodule is uitgerust met een ILI9881C-integratiecircuit, dat functies van de controller- en de bestuurder-IC omvat, en ondersteunt MIPI-interfaces.
- Dit 5 inch PCAP TFT-scherm heeft een voedingsspanning (Vdd) van 2,6 V tot 3,3 V (typische waarde 2,8 V).
- Dit 5 inch LCD-scherm is een IPS-scherm met een volle kijkhoek van maximaal 85/85/85/85.
- Deze 5 inch portret TFT SF-TC500I-8725B-CT3 wordt weergegeven in portretmodus met een helderheid van 300 nits, en kan worden aangepast tot 1000 nits volgens de eisen van de klant.
- Dit 5-inch TFT-scherm is uitgerust met een PCAP (projection capacitive) touchpaneel, met GT5688 IC, I2C-interface en 5-punts touchtechnologie,een responsieve en gebruiksvriendelijke ervaring bieden.
- Dit 5-inch PCAP TFT-scherm kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperatuur ligt tussen -30 °C en +80 °C.
- Of het nu binnenshuis of buiten wordt gebruikt, dit 5 inch TFT LCD-scherm kan voldoen aan verschillende displayvereisten.huisautomatisering, toegangscontrolesystemen, bewakingsapparatuur, analysatoren, beveiligingssystemen, tuinbewateringssystemen en een breed scala aan toepassingen.
Productinformatie
| Product: |
5 inch TFT LCD-scherm |
| Resolutie: |
720x1280 punten |
| Interface: |
MIPI |
| Zichtrichting: |
IPS Alle gezichtshoek ((85/85/85/85) |
| Touchscreen: |
PCAP |
| PCAP-structuur: |
GFF |
| CTP-controller: |
GT5688 |
| LCD-controller: |
ILI9881C |
| Afmeting van het dekselglas: |
Aanpasbaar |
| Verbinding: |
ZIF FPC |
| Pinnummer: |
25 pin's |
| Oppervlakteverlichting: |
300 Cd/m2 ((nits) |
| LED-levensduur: |
40000 uur |
| Naleving: |
REACH- en RoHS-conform |
5 inch TFT Display Vervaardiger, portrettype 5 inch PCAP TFT Display tekening
DC-kenmerken
Opmerking: een hogere spanning kan de module beschadigen.
Achterlicht Elektro-optische kenmerken
1Eenvormigheid = Min/Max * 100%
2. Levensduur van de LED wordt als volgt gedefinieerd:De uiteindelijke helderheid is 70% van de oorspronkelijke helderheid;Methode: (X*Y: Lichtgebied);
Optische kenmerken
Maatregelenvoorwaarden:1. Maat omgeving: donkere ruimte; 2. Omgevingstemperatuur: 25±2°C; 3.30min. opwarmtijd.
TFT-LCD-spelddefinitie
Pin1, LEDA LED-anode
Pin2, LEDK-LED-katode
Pin3, VCC stroomvoorziening 2.8V
Pin4, IOVCC Stroomvoorziening 1.8V/2.8V Spanning
Pin 5, GND Power Ground.
Pin6, CLKP DSI-CLK+ kloksignalen
Pin7, CLKN DSI-CLK-kloksignalen
Pin8, GND Power Ground.
Pin9, D0N DSI-D0-gegevenssignalen
Pin10, D0P DSI-D0+ gegevenssignalen
Pin 11, GND Power Ground.
Pin12, D1N DSI-D1-gegevenssignalen
Pin13, D1P DSI-D1+ gegevenssignalen
Pin14, GND Power Ground.
Pin15, D2N NC DSI-D2-gegevenssignalen
Pin16, D2P NC DSI-D2+ gegevenssignalen
Pin17, GND Power Ground
Pin18, D3N NC DSI-D2-gegevenssignalen
Pin19, D3P NC DSI-D2+ gegevenssignalen
Pin 20, GND Power Ground.
Pin21, TE Voeding 2.8V
Pin22, LCD_ID LCD_ID
Pin23, RESET Register selecteer pin
Pin 24, GND Power Ground.
Pin25, GND Power Ground.
CTP Pin-definitie
Pin1, GND
Pin2, SDA - 2,8V
Pin3, SCL - 2,8V
Pin4, VDD - 3,3 V
Pin5, INT
Pin 6, RST.

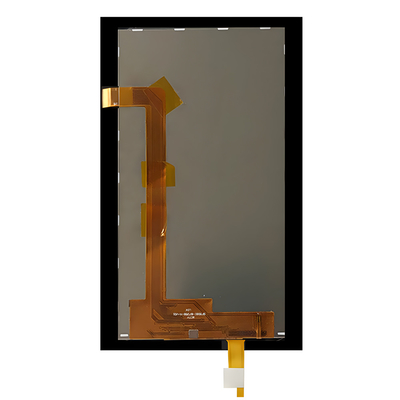

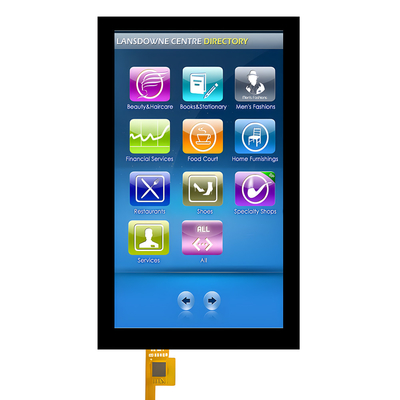

5 inch TFT-display Vervaardiger, portrettype 5 inch PCAP TFT-displaybeeld
Projecteerde capacitieve (PCAP) touchscreen
Projectiecondensator (PCAP) touchtechnologie zorgt voor een snelle en gevoelige respons en professionele betrouwbaarheid.De projectie capacitieve touchscreen van Saef Technology is speciaal ontworpen voor strenge industriëleWe kunnen ook PCAP touchscreens combineren met vloeibare kristallen displays (LCD's),een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
